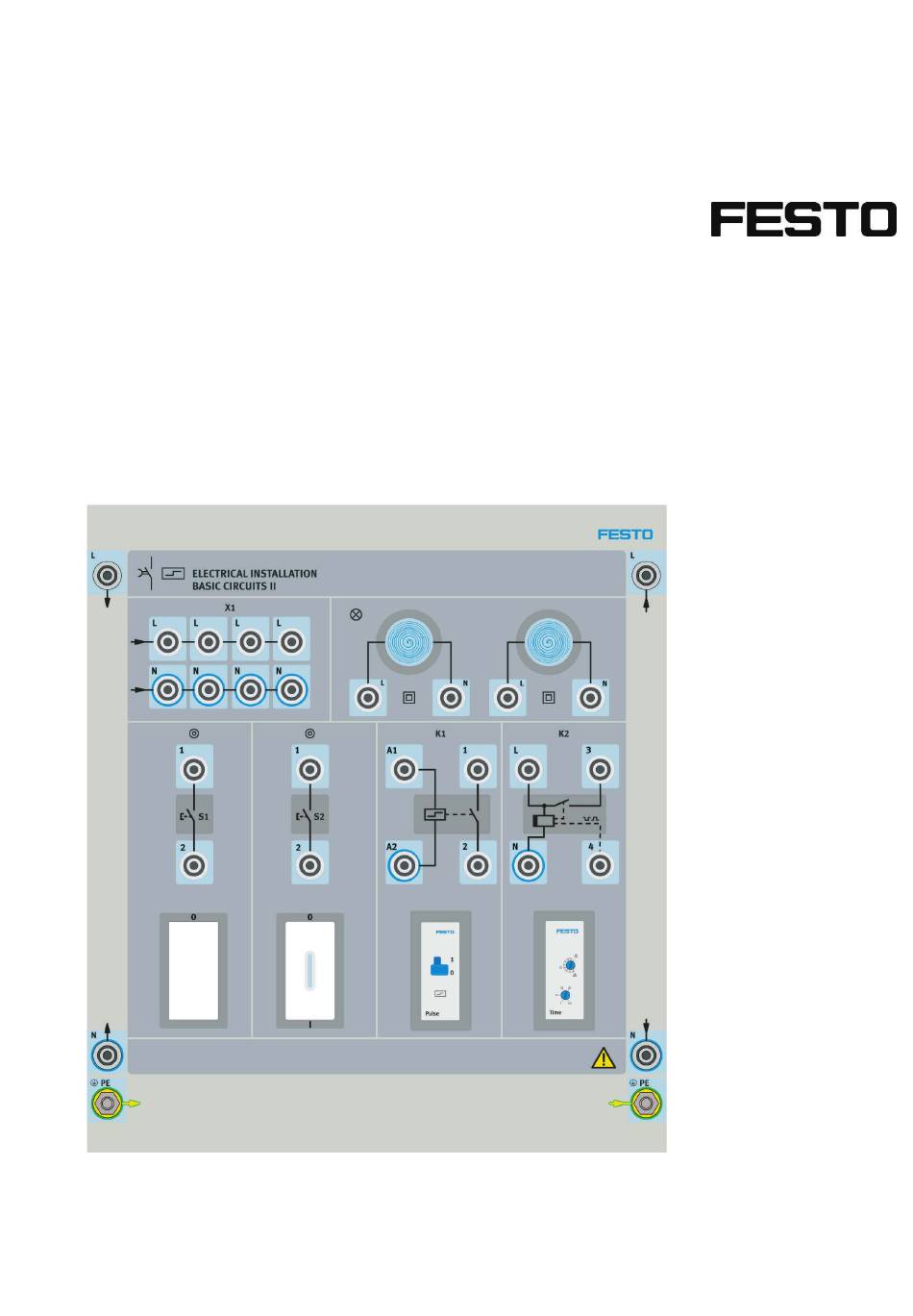

- Page 1 8085560 Electrical Installation Basic Circuits II Electrical Engineering/ Electronics Betriebsanleitung Operating instructions Instructions de service Notice d'utilisation Festo Didactic 8085561 de/en/es/fr 03/2019...
- Page 2 Edition: 03/2019 Editor: Markus Moll Layout: Markus Moll © Festo Didactic SE, Rechbergstraße 3, 73770 Denkendorf, Germany, 2019 +49 711 3467-0 www.festo-didactic.com +49 711 34754-88500 did@festo.com Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere das Recht, Patent-, Gebrauchsmuster- oder Geschmacksmusteranmeldungen durchzuführen.
- Page 3 Caution These operating instructions must always be available to the user. The operating instructions must be read before commissioning. The safety instructions must be observed Non-observance may result in severe personal injury or damage to property. © Festo Didactic 8085561...
- Page 4 Les instructions de service doivent être constamment à la disposition de l'utilisateur. Les instructions de service doivent avoir été lues avant la mise en service. Se conformer aux consignes de sécurité. Le non-respect peut entraîner de graves dommages corporels ou matériels. © Festo Didactic 8085561...
-
Page 5: Table Of Contents
Inhalt Allgemeine Voraussetzungen zum Betreiben der Geräte ___________________________________ 6 Piktogramme ________________________________________________________________________ 7 Bestimmungsgemäße Verwendung _____________________________________________________ 8 Für Ihre Sicherheit ___________________________________________________________________ 9 Wichtige Hinweise ____________________________________________________________________ 9 Verpflichtung des Betreibers ___________________________________________________________ 9 Verpflichtung der Auszubildenden ______________________________________________________ 9 Arbeits- und Sicherheitshinweise _____________________________________________________ 10 Sicherheitssteckbuchsen ____________________________________________________________ 12 Beschreibung ______________________________________________________________________ 12 Technische Daten ___________________________________________________________________ 13... -
Page 6: Allgemeine Voraussetzungen Zum Betreiben Der Geräte
Es dürfen keine Geräte mit Schäden oder Mängeln verwendet werden. – Schadhafte Geräte sind zu sperren und aus dem Labor- oder Unterrichtsraum zu entnehmen. – Beschädigte Verbindungsleitungen, Druckluftschläuche und Hydraulikschläuche stellen ein Sicherheitsrisiko dar und müssen aus dem Labor- oder Unterrichtsraum entfernt werden. © Festo Didactic 8085561... -
Page 7: Piktogramme
Warnung … bedeutet, dass vor Montage-, Reparatur-, Wartungs- und Reinigungsarbeiten das Gerät auszuschalten und der Netzstecker zu ziehen ist. Beachten Sie das Handbuch, insbesondere alle Hinweise zur Sicherheit. Bei Missachten kann schwerer Personen- oder Sachschaden entstehen. © Festo Didactic 8085561... -
Page 8: Bestimmungsgemäße Verwendung
Regeln gebaut. Dennoch können bei unsachgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter und Beeinträchtigungen der Komponenten entstehen. Das Lernsystem von Festo Didactic ist ausschließlich für die Aus- und Weiterbildung im Bereich Automatisierung und Technik entwickelt und hergestellt. Das Ausbildungsunternehmen und/oder die Ausbildenden hat/haben dafür Sorge zu tragen, dass die Auszubildenden die Sicherheitsvorkehrungen, die... -
Page 9: Für Ihre Sicherheit
Arbeitsbeginn: • das Sicherheitskapitel und die Warnhinweise in diesem Handbuch zu lesen, • die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu beachten. Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen! © Festo Didactic 8085561... -
Page 10: Arbeits- Und Sicherheitshinweise
Herstellen bzw. Abbauen von elektrischen Anschlüssen – Stellen Sie elektrische Anschlüsse nur in spannungslosem Zustand her. – Bauen Sie elektrische Anschlüsse nur in spannungslosem Zustand ab. • Das Netzgerät darf nur an einer Stromversorgung mit Schutzleiter betrieben werden. © Festo Didactic 8085561... - Page 11 – sichtbarer Beschädigung, – defekter Funktion, – unsachgemäßer Lagerung oder – unsachgemäßem Transport ist kein gefahrloser Betrieb des Geräts mehr möglich. – Schalten Sie sofort die Spannung ab. – Schützen Sie das Gerät vor unbeabsichtigtem Wiedereinschalten. © Festo Didactic 8085561...
-
Page 12: Sicherheitssteckbuchsen
Schutzleiteranschluss PE+ Erdungsanschluss, intern mit Schutzleiter verbunden. Die angegebenen Schutzklassen und die Sicherheit kann nur unter Verwendung von Festo Didactic Sicherheits-Laborleitungen garantiert werden. Je nach Gerätetyp sind nicht alle der aufgeführten Sicherheitssteckbuchsen vorhanden. Der Schutzleiteranschluss ist als PE+ Kontakt ausgeführt. Dieser Anschluss bietet eine niederohmige, sichere Schutzleiterverbindung. -
Page 13: Technische Daten
1, Betrieb mit Schutzerdung Überspannungskategorie II, Betrieb an Gebäudeinstallation Verschmutzungsgrad 2, Laborumgebung Netzanschluss Sicherheit Laborleitungen, PE+ Verbindungsleitung für die Schutzerde Betriebstemperaturbereich 5…40 °C/100 % Max. rel. Luftfeuchte 80 % Schutzart IP 20 Zulassungen CE Kennzeichnung nach Niederspannungsrichtlinie, RoHS Richtlinie © Festo Didactic 8085561... -
Page 14: Aufbau
4: Versorgungsspannung N 5: Schutzleiteranschluss 6: Multifunktionsrelais 7: Stromstoß Schalter 8: Taster mit LED Beleuchtung (AC max. 10A) 9: Taster (AC max. 10A) Achtung Das Gerät darf nur an einer strombegrenzten Einspeiseeinheit betrieben werden. Maximale Vorsicherung 10 A(T). © Festo Didactic 8085561... -
Page 15: Inbetriebnahme
Die Signalleuchten bleiben dunkel • Leuchtmittel defekt. Wenden Sie sich an unseren Service 12 Wartung und Reinigung Das Gerät ist wartungsfrei. Zur Reinigung verwenden Sie ein leicht feuchtes, fusselfreies Reinigungstuch ohne scheuernde, chemische oder lösungsmittelhaltige Reinigungsmittel © Festo Didactic 8085561... -
Page 16: Lieferumfang
Bestellnummer: 8067503 PE+ Adapterset bestehend aus • 20 Stück 4mm-Sicherheitsbuchse auf PE+ Anschluss • Montagewerkzeug Bestellnummer: 8067500 15 Entsorgung Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Die Entsorgung erfolgt über die kommunalen Sammelstellen. © Festo Didactic 8085561... - Page 17 Safety Sockets _____________________________________________________________________ 24 Description ________________________________________________________________________ 24 Technical data______________________________________________________________________ 25 Layout ____________________________________________________________________________ 26 Commissioning _____________________________________________________________________ 27 Eliminating malfunctions ____________________________________________________________ 27 Maintenance and cleaning ___________________________________________________________ 27 Scope of delivery ___________________________________________________________________ 28 Accessories ________________________________________________________________________ 28 Disposal ___________________________________________________________________________ 28 © Festo Didactic 8085561...
-
Page 18: General Prerequisites For Operating The Devices
Damaged devices must be barred from further use and removed from the laboratory or classroom. – Damaged connecting cables, pneumatic tubing, and hydraulic hoses represent a safety risk and must be removed from the laboratory or classroom. © Festo Didactic 8085561... -
Page 19: Pictograms
… means that the device must be switched off and the connection for the power supply must be unplugged before assembly, repair, maintenance and cleaning work. Observe the user manual, in particular all safety instructions. Non- observance may result in severe personal injury or material damage. © Festo Didactic 8085561... -
Page 20: Intended Use
The learning system from Festo Didactic has been developed and produced exclusively for basic and further training in the field of automation and technology. The training company and/or trainers must ensure that all trainees observe the safety precautions described in this document. -
Page 21: For Your Safety
• Read the safety section and the warnings in this manual. • Familiarize themselves with the basic regulations regarding work safety and accident prevention. Malfunctions which could impair safety must be eliminated immediately! © Festo Didactic 8085561... -
Page 22: Work And Safety Instructions
Electrical connections may only be established in the absence of voltage. – Electrical connections may only be disconnected in the absence of voltage. • The power supply unit must only be operated using a power supply with a PE conductor. © Festo Didactic 8085561... - Page 23 Hazard-free operation of the device is no longer possible in the case of: – Visible damage – Malfunction – Incorrect storage – Incorrect transport. – Switch off the power supply immediately. – Protect the device against inadvertent restart. © Festo Didactic 8085561...
-
Page 24: Safety Sockets
The specified protection classes and safe use can only be ensured if laboratory safety cables supplied by Festo Didactic are used. Depending on the type of equipment, some of the safety sockets listed may not be present. The protective grounding terminal is designed as PE+ contact. This connection provides a low-impedance, safe protective grounding conductor connection. -
Page 25: Technical Data
Power supply connection Safety of laboratory cables, PE+ connecting cable for the protective ground Operating temperature range 5…40°C/100% Max. relative humidity 80 % Degree of protection IP 20 Certifications CE marking per Low Voltage Directive RoHS Directive © Festo Didactic 8085561... -
Page 26: Layout
6: Multi-function relay 7: Surge switch 8: Pushbutton with LED lighting (AC max. 10 A) 9: Pushbutton (AC max. 10 A) Attention The device must only be operated on a current-limited feed unit. Maximum backup fuse 10 A(T). © Festo Didactic 8085561... -
Page 27: Commissioning
The signal lamps do not light up. • Lamp defective. Contact our Service department 12 Maintenance and cleaning The device is maintenance-free. For cleaning, use a slightly damp, lint-free cleaning cloth without any abrasive, chemical, or solvent-containing cleaning agents. © Festo Didactic 8085561... -
Page 28: Scope Of Delivery
20x 4 mm safety sockets on PE+ connection • Assembly tool Order number: 8067500 15 Disposal Electronic waste contains reusable materials and must not be disposed of with household waste. Bring electronic waste to a designated municipal collection point. © Festo Didactic 8085561... - Page 29 Conectores de seguridad _____________________________________________________________ 36 Descripción ________________________________________________________________________ 36 Técnicas generales__________________________________________________________________ 37 Estructura _________________________________________________________________________ 38 Puesta a punto _____________________________________________________________________ 39 Resolución de fallos _________________________________________________________________ 39 Mantenimiento y limpieza____________________________________________________________ 39 Suministro _________________________________________________________________________ 40 Accesorios _________________________________________________________________________ 40 Eliminación ________________________________________________________________________ 40 © Festo Didactic 8085561...
-
Page 30: Condiciones Generales Para La Utilización De Los Equipos
Los equipos defectuosos deberán inhabilitarse y retirarse del laboratorio o aula. – Los cables de conexión, los tubos flexibles de aire comprimido y los tubos flexibles hidráulicos dañados representan un peligro y deben retirarse del laboratorio o del aula. © Festo Didactic 8085561... -
Page 31: Pictogramas
Consulte el manual y preste especial atención a las informaciones de seguridad incluidas en el mismo. En caso de no respetarse esas informaciones, pueden ocasionarse serios daños físicos o materiales. © Festo Didactic 8085561... -
Page 32: Uso Previsto
Festo Didactic excluye cualquier responsabilidad por lesiones sufridas por el instructor, por la empresa u organismo que ofrece los cursos y/o por terceros, si la utilización del presente conjunto de aparatos se realiza con propósitos que no son de instrucción, a menos que Festo Didactic haya ocasionado dichos daños premeditadamente o con extrema negligencia. -
Page 33: Indicaciones De Seguridad
• Respetar las disposiciones básicas de seguridad laboral y de prevención de accidentes. Cualquier fallo que pudiera albergar un peligro, deberá eliminarse de inmediato. © Festo Didactic 8085561... -
Page 34: Indicaciones De Seguridad Y Utilización
Establezca las conexiones eléctricas únicamente sin tensión. – Separe las conexiones eléctricas únicamente tras haber desconectado la tensión. • La unidad de alimentación eléctrica solo se debe utilizar con alimentación de red que disponga de conductor protector. © Festo Didactic 8085561... - Page 35 – transporte indebido, no se puede garantizar la ausencia de peligro al utilizar los aparatos. – En esos casos, desconecte inmediatamente la tensión. – Evite que el equipo pueda volverse a poner en funcionamiento. © Festo Didactic 8085561...
-
Page 36: Conectores De Seguridad
6 Conectores de seguridad A menos que se indique lo contrario en las especificaciones técnicas, son válidos en los componentes del sistema didáctico de Festo Didactic los siguientes códigos de colores para las conexiones de alimentación y de transmisión de señales. -
Page 37: Técnicas Generales
Cables de laboratorio de seguridad, PE+ cable de conexión para la tierra protectora Margen de temperatura de funcionamiento 5…40 °C/100 % Máxima humedad relativa 80 % Clase de protección IP20 Homologaciones Marcado CE según Directiva de baja tensión, directiva RoHS © Festo Didactic 8085561... -
Page 38: Estructura
7: conmutador de impulso de corriente 8: pulsador con iluminación LED (AC máx. 10 A) 9: pulsador (AC máx. 10 A) Atención El equipo solo puede funcionar en una unidad de alimentación con límite de corriente. Fusible máximo 10 A(T). © Festo Didactic 8085561... -
Page 39: Puesta A Punto
12 Mantenimiento y limpieza La unidad no requiere mantenimiento. Para limpiar el aparato, utilice un paño de limpieza que no suelte pelusas y que esté ligeramente impregnado con un detergente que no contenga abrasivos, sustancias químicas o disolventes. © Festo Didactic 8085561... -
Page 40: Suministro
20 uds. enchufe de seguridad de 4 mm en conexión PE+ • Herramienta de montaje Número de artículo: 8067500 15 Eliminación Los aparatos electrónicos son reciclables y no son residuos domésticos. Se eliminan en lugares de acopio municipales. © Festo Didactic 8085561... - Page 41 Description ________________________________________________________________________ 48 Caractéristiques techniques __________________________________________________________ 49 Structure __________________________________________________________________________ 50 Mise en service _____________________________________________________________________ 51 Correction des dysfonctionnements ___________________________________________________ 51 Maintenance et nettoyage ___________________________________________________________ 51 Fourniture _________________________________________________________________________ 52 Accessoires ________________________________________________________________________ 52 Mise au rebut ______________________________________________________________________ 52 © Festo Didactic 8085561...
-
Page 42: Exigences Générales Pour L'utilisation De L'appareil
– Les câbles de liaison, tuyaux d'air comprimé et hydrauliques endommagés présentent un risque pour la sécurité et doivent être retirés du laboratoire ou de la salle de classe. © Festo Didactic 8085561... -
Page 43: Pictogrammes
… signifie que l'appareil doit être éteint et la prise d'alimentation débranchée avant les travaux de montage, de réparation, d'entretien et de nettoyage. Conformez-vous au manuel, notamment à l'ensemble des consignes de sécurité. Le non-respect peut entraîner de graves dommages corporels ou matériels. © Festo Didactic 8085561... -
Page 44: Usage Normal
à la vie et à la santé de l'utilisateur et de tiers, et le fonctionnement sûr de l'équipement peut être compromis. Le système de formation de Festo Didactic est exclusivement destiné à la formation initiale et continue dans le domaine de l’automatisation et de la technique. Il incombe à l’établissement de formation et/ou aux formateurs de faire respecter par les étudiants les consignes de sécurité... -
Page 45: Pour Votre Sécurité
à : • lire le chapitre Sécurité et les avertissements du présent manuel, • respecter les prescriptions fondamentales de sécurité et de prévention des accidents. Les défauts susceptibles d’affecter la sécurité doivent être immédiatement éliminés ! © Festo Didactic 8085561... -
Page 46: Consignes De Travail Et De Sécurité
Branchement et débranchement de connexions électriques – Ne branchez des connexions électriques qu'en l'absence de tension. – Ne débranchez des connexions électriques qu'en l'absence de tension. • L'utilisation du bloc d'alimentation n'est autorisée que sur une alimentation avec circuit de protection. © Festo Didactic 8085561... - Page 47 En cas de – dommages visibles, – dysfonctionnement, – stockage inadéquat ou de – transport incorrect, l'utilisation de l'appareil en toute sécurité n'est plus possible. – Coupez alors immédiatement la tension. – Empêchez toute remise en marche intempestive. © Festo Didactic 8085561...
-
Page 48: Douilles De Sécurité
Les classes de protection et la sécurité indiquées ne peuvent être garanties que dans le cas d'une utilisation des équipements de laboratoire de sécurité de Festo Didactic. En fonction du type d'appareil, toutes les prises de sécurité mentionnées ne sont pas disponibles. -
Page 49: Caractéristiques Techniques
PE+ câble de connexion pour la mise à la terre Plage de température de service 5…40 °C/100 % Humidité rel. maxi de l'air 80 % Degré de protection IP 20 Certifications Marquage CE selon la directive européenne basse tension, la directive RoHS © Festo Didactic 8085561... -
Page 50: Structure
7 : Interrupteur à impulsions 8 : Bouton-poussoir avec éclairage LED (AC max. 10 A) 9 : Bouton-poussoir (AC max. 10 A) Attention L'appareil ne peut être exploité qu'avec une unité d'alimentation à courant limité. Préfusible maximum 10 A(T). © Festo Didactic 8085561... -
Page 51: Mise En Service
• Ampoule défectueuse. S'adresser à notre service après-vente. 12 Maintenance et nettoyage L’appareil ne nécessite aucun entretien. Pour le nettoyage, utilisez un chiffon légèrement humide ne peluchant pas, sans produit récurant, chimique ou contenant du solvant. © Festo Didactic 8085561... -
Page 52: Fourniture
Outil de montage Référence : 8067500 15 Mise au rebut Les appareils électroniques usagés sont des matériaux recyclables et ne doivent pas être jetés aux ordures ménagères. Ils doivent être déposés dans les centres de collecte communaux. © Festo Didactic 8085561... - Page 53 Note _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ © Festo Didactic 8085561...
