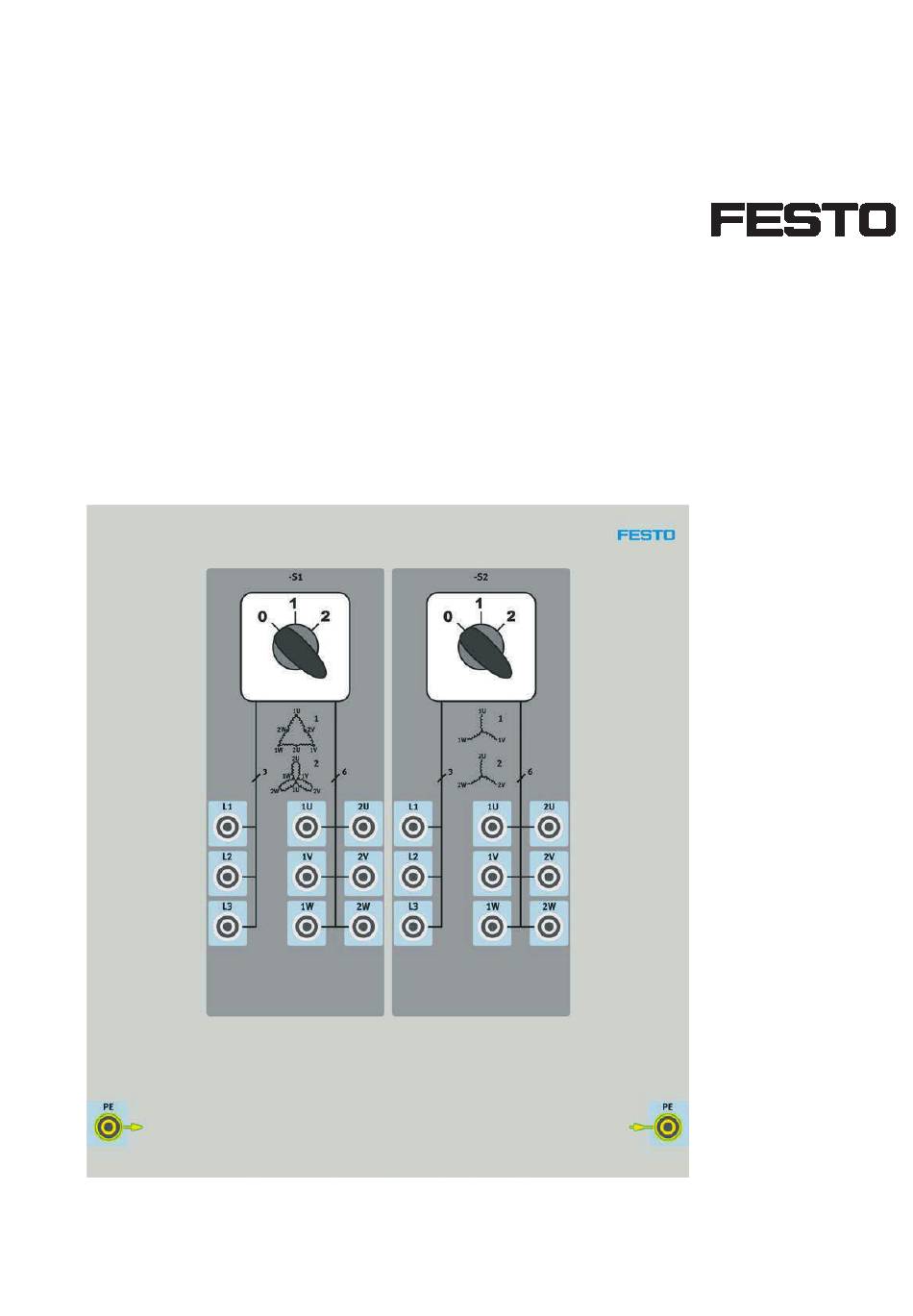

- Page 1 8040011 Dahlander switch EduTrainer ® Electrical Engineering/ Electronics Betriebsanleitung Operating Instructions Manual de utilización Notice d'utilisation Festo Didactic 8048905 de/en/es/fr 12/2018...
- Page 2 Edition: 12/2018 Editor: Andreas Hemminger Layout: 12/2018, Ralph-Christoph Weber © Festo Didactic SE, Rechbergstraße 3, 73770 Denkendorf, Deutschland, 2018 +49 711 3467-0 www.festo-didactic.com +49 711 34754-88500 did@festo.com Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere das Recht, Patent-, Gebrauchsmuster- oder Geschmacksmusteranmeldungen durchzuführen.
- Page 3 Caution These operating instructions must always be available to the user. The operating instructions must be read before commissioning. The safety instructions must be observed Non-observance may result in severe personal injury or damage to property. 8048905 © Festo Didactic...
- Page 4 Les instructions de service doivent être constamment à la disposition de l'utilisateur. Les instructions de service doivent avoir été lues avant la mise en service. Se conformer aux consignes de sécurité. Le non-respect peut entraîner de graves dommages corporels ou matériels. 8048905 © Festo Didactic...
-
Page 5: Table Of Contents
Arbeits- und Sicherheitshinweise ______________________________________________________ 10 Sicherheitssteckbuchsen _____________________________________________________________ 12 Technische Daten ___________________________________________________________________ 13 Beschreibung ______________________________________________________________________ 14 Anschluss- und Bedienelemente _______________________________________________________ 15 Funktion ___________________________________________________________________________ 15 Schaltschema ______________________________________________________________________ 16 Bedienung _________________________________________________________________________ 17 Zubehör ___________________________________________________________________________ 17 Wartung und Reinigung ______________________________________________________________ 17 Entsorgung ________________________________________________________________________ 17 8048905 © Festo Didactic... -
Page 6: Allgemeine Voraussetzungen Zum Betreiben Der Geräte
Es dürfen keine Geräte mit Schäden oder Mängeln verwendet werden. – Schadhafte Geräte sind zu sperren und aus dem Labor- oder Unterrichtsraum zu entnehmen. – Beschädigte Verbindungsleitungen, Druckluftschläuche und Hydraulikschläuche stellen ein Sicherheitsrisiko dar und müssen aus dem Labor- oder Unterrichtsraum entfernt werden. 8048905 © Festo Didactic... -
Page 7: Piktogramme
Warnung … bedeutet, dass vor Montage-, Reparatur-, Wartungs- und Reinigungsarbeiten das Gerät auszuschalten und der Netzstecker zu ziehen ist. Beachten Sie das Handbuch, insbesondere alle Hinweise zur Sicherheit. Bei Missachten kann schwerer Personen- oder Sachschaden entstehen. 8048905 © Festo Didactic... -
Page 8: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung Alle Komponenten und Anlagen des Lernsystems Automatisierung und Technik von Festo Didactic sind nur zu benutzen: • für die bestimmungsgemäße Verwendung im Lehr- und Ausbildungsbetrieb • in sicherheitstechnisch einwandfreiem Zustand Die Systeme sind nach dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. -
Page 9: Für Ihre Sicherheit
Arbeitsbeginn: • das Sicherheitskapitel und die Warnhinweise in diesem Handbuch zu lesen, • die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu beachten. Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen! 8048905 © Festo Didactic... -
Page 10: Arbeits- Und Sicherheitshinweise
Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen Spannungsquellen getrennt wurde. • Herstellen bzw. Abbauen von elektrischen Anschlüssen – Stellen Sie elektrische Anschlüsse nur in spannungslosem Zustand her. – Bauen Sie elektrische Anschlüsse nur in spannungslosem Zustand ab. 8048905 © Festo Didactic... - Page 11 – sichtbarer Beschädigung, – defekter Funktion, – unsachgemäßer Lagerung oder – unsachgemäßem Transport ist kein gefahrloser Betrieb des Geräts mehr möglich. – Schalten Sie sofort die Spannung ab. – Schützen Sie das Gerät vor unbeabsichtigtem Wiedereinschalten. 8048905 © Festo Didactic...
-
Page 12: Sicherheitssteckbuchsen
Signaleingang/Signalausgang (schwarz) Schutzleiteranschluss als PE+ Kontakt Die angegebenen Schutzklassen und die Sicherheit kann nur unter Verwendung von Festo Didactic 4 mm Sicherheits-Laborleitungen garantiert werden. Je nach Gerätetyp sind nicht alle der aufgeführten Sicherheitssteckbuchsen vorhanden. Der Schutzleiteranschluss ist als PE+ Kontakt ausgeführt. Dieser Anschluss bietet eine niederohmige, sichere Schutzleiterverbindung. -
Page 13: Technische Daten
IP 20 (nicht im Aufnahmerahmen montiert) Betrieb des Gerätes Verwendung nur in Innenräumen, bis 2000m über Normalnull Abmessungen 297 x 266 x 95 mm (H x B x T in mm) Gewicht 1,5 kg Zulassungen CE Kennzeichnung nach Niederspannungsrichtlinie RoHS Richtlinie 8048905 © Festo Didactic... -
Page 14: Beschreibung
Drehzahl hohe Drehzahl Schalterstellung „S2“ = 1 Schalterstellung „S2“ = 2 Warnung Das Gerät darf nur in Stromkreisen verwendet werden die mit maximal 16 A abgesichert sind. Eine durchgängige Schutzleiterverbindung muss vor dem Betrieb sichergestellt werden. 8048905 © Festo Didactic... -
Page 15: Anschluss- Und Bedienelemente
Zur Drehzahlsteuerung der Dahlandermaschine ( Aus / Dreieck / Doppelstern) mit Anschlussfeld auf 4 mm Sicherheitssteckbuchsen. Drehschalter 3 stufig. Zur Umschaltung getrennter Wicklungen mit Anschlussfeld auf 4 mm Sicherheitssteckbuchsen § Schutzleiteranschluss als PE+ Kontakt ausgeführt (PE) 8048905 © Festo Didactic... -
Page 16: Schaltschema
9.2 Schaltschema Schaltstellung S1 Schaltstellung S2 schluss schluss 1V, 1W 1U, 1W 1U, 1V Abbildung 1 Abbildung 2 Abbildung 3 Abbildung 4 Abbildung 1 Abbildung 2 Abbildung 3 Abbildung 4 8048905 © Festo Didactic... -
Page 17: Bedienung
Das Gerät ist wartungsfrei. Zur Reinigung verwenden Sie ein leicht feuchtes, fusselfreies Reinigungstuch ohne scheuernde, chemische oder lösungsmittelhaltige Reinigungsmittel 12 Entsorgung Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Die Entsorgung erfolgt über die kommunalen Sammelstellen. 8048905 © Festo Didactic... - Page 18 8048905 © Festo Didactic...
- Page 19 Safety Sockets ______________________________________________________________________ 26 Technical data ______________________________________________________________________ 27 Description ________________________________________________________________________ 28 Connections and control elements _____________________________________________________ 29 Function ___________________________________________________________________________ 29 Circuit diagram _____________________________________________________________________ 30 Operation __________________________________________________________________________ 31 Accessories ________________________________________________________________________ 31 Maintenance and cleaning ____________________________________________________________ 31 Disposal ___________________________________________________________________________ 31 8048905 © Festo Didactic...
-
Page 20: General Prerequisites For Operating The Devices
Damaged devices must be barred from further use and removed from the laboratory or classroom. – Damaged connecting cables, pneumatic tubing and hydraulic hoses represent a safety risk and must be removed from the laboratory or classroom. 8048905 © Festo Didactic... -
Page 21: Pictograms
… means that the device must be switched off and the connection for the power supply must be unplugged before assembly, repair, maintenance and cleaning work. Observe the user manual, in particular all safety instructions. Non- observance may result in severe personal injury or material damage. 8048905 © Festo Didactic... -
Page 22: Intended Use
The training company and/or trainers must ensure that all trainees observe the safety precautions described in this manual. Festo Didactic hereby excludes all liability for damage suffered by the trainee, the training company and/or any other third parties which occur during use of the components and systems in situations which serve any purpose other than training and/or vocational education, unless Festo Didactic has caused this damage wilfully or through gross negligence. -
Page 23: For Your Safety
• Read the safety section and the warnings in this manual. • Familiarize themselves with the basic regulations regarding work safety and accident prevention. Malfunctions which could impair safety must be eliminated immediately! 8048905 © Festo Didactic... -
Page 24: Work And Safety Instructions
Capacitors inside the device may still be charged even after being disconnected from all sources of voltage. • Establishing and disconnecting electrical connections – Electrical connections may only be established in the absence of voltage. – Electrical connections may only be disconnected in the absence of voltage. 8048905 © Festo Didactic... - Page 25 Hazard-free operation of the device is no longer possible in the case of: – Visible damage – Malfunction – Incorrect storage – Incorrect transport – Switch off the power supply immediately. – Protect the device against inadvertent restart. 8048905 © Festo Didactic...
-
Page 26: Safety Sockets
Protective grounding terminal as PE+ contact The specified protection classes and safe use can only be ensured if 4 mm laboratory safety cables supplied by Festo Didactic are used. Depending on the type of equipment, some of the safety sockets listed may not be present. -
Page 27: Technical Data
Use only indoors, max. altitude: 2000 m above sea level Dimensions 297 x 266 x 95 mm (H x W x D in mm) Weight 1.5 kg Certifications CE marking per The Low Voltage Directive RoHS directive 8048905 © Festo Didactic... -
Page 28: Description
Switch position "S2" = 1 Switch position "S2" = 2 Warning The device may only be used in circuits which are protected with a maximum of 16 A. A continuous PE conductor connection must be ensured before operation. 8048905 © Festo Didactic... -
Page 29: Connections And Control Elements
For controlling the speed of the Dahlander motor (off / triangle / double star), with connection panel for 4 mm safety sockets. Three-position rotary switch. For switching separate windings with connection panel for 4 mm safety sockets Protective grounding terminal (PE), designed as PE+ contact 8048905 © Festo Didactic... -
Page 30: Circuit Diagram
9.2 Circuit diagram Connection Switching position S1 Connection Switching position S2 1V, 1W 1U, 1W 1U, 1V Figure 1 Figure 2 Figure 3 Figure 4 Figure 1 Figure 2 Figure 3 Figure 4 8048905 © Festo Didactic... -
Page 31: Operation
The device is maintenance-free. Use a slightly damp, lint-free cloth for cleaning without any abrasive, chemical or solvent-containing cleaning agents. 12 Disposal Electronic waste contains reusable materials and must not be disposed of with household waste. Bring electronic waste to a designated municipal collection point. 8048905 © Festo Didactic... - Page 32 8048905 © Festo Didactic...
- Page 33 Especificaciones técnicas _____________________________________________________________ 41 Descripción ________________________________________________________________________ 42 Elementos de conexión y de mando ____________________________________________________ 43 Función____________________________________________________________________________ 43 Esquema de conexiones ______________________________________________________________ 44 Manejo ____________________________________________________________________________ 45 Accesorios _________________________________________________________________________ 45 Mantenimiento y limpieza ____________________________________________________________ 45 Eliminación ________________________________________________________________________ 45 © Festo Didactic 8037346...
-
Page 34: Condiciones Generales Para El Uso De Los Equipos
Los equipos defectuosos deberán inhabilitarse y retirarse del laboratorio o aula. – Los cables, los tubos flexibles neumáticos y los tubos flexibles hidráulicos dañados representan un riesgo para la seguridad y deben retirarse de la zona de trabajo. 8048905 © Festo Didactic... -
Page 35: Pictogramas
Consulte el manual y preste especial atención a las indicaciones de seguridad incluidas en el mismo. En caso de no respetarse, pueden producirse daños personales o materiales graves. 8048905 © Festo Didactic... -
Page 36: Uso Previsto
Festo Didactic haya ocasionado dichos daños premeditadamente o de manera culposa. -
Page 37: Indicaciones De Seguridad
• respetar las disposiciones básicas de seguridad laboral y de prevención de accidentes. Cualquier falla que pudiera suponer un peligro deberá eliminarse de inmediato. 8048905 © Festo Didactic... -
Page 38: Instrucciones De Seguridad Y Utilización
Los condensadores pueden estar cargados, incluso si el equipo ya no está conectado a fuentes de tensión. • Establecer o separar conexiones eléctricas – Establezca las conexiones eléctricas únicamente después de haber desconectado la tensión. – Separe las conexiones eléctricas únicamente después de haber desconectado la tensión. 8048905 © Festo Didactic... - Page 39 – transporte indebido, no se puede garantizar la ausencia de peligro al utilizar los aparatos. – En esos casos, desconecte inmediatamente la tensión. – Proteja el equipo para evitar que vuelva a conectarse. 8048905 © Festo Didactic...
-
Page 40: Boquillas De Enchufe De Seguridad
Las clases de protección y la seguridad indicadas únicamente pueden garantizarse si se utilizan los cables de seguridad de 4 mm para laboratorios de Festo Didactic. Dependiendo del tipo de equipo, no están disponibles todas las boquillas de enchufe de seguridad enumeradas. -
Page 41: Especificaciones Técnicas
Solo en interiores, a una altura máxima de 2000 m sobre el nivel del mar Dimensiones 297 x 266 x 95 mm (alto x ancho x profundidad en mm) Peso 1,5 kg Certificaciones Marcado CE según Directiva de baja tensión Directiva RoHS 8048905 © Festo Didactic... -
Page 42: Descripción
Posición del interruptor "S2" = 1 Posición del interruptor "S2" = 2 Advertencia El equipo solo puede utilizarse en circuitos eléctricos protegidos con un máximo de 16 A. Debe garantizarse una conexión a conductor protector permanente antes del funcionamiento 8048905 © Festo Didactic... -
Page 43: Elementos De Conexión Y De Mando
4 mm. Interruptor giratorio de 3 posiciones. Para conmutar devanados por separado con zona de conexión mediante boquillas de enchufe de seguridad de 4 mm Conductor protector, ejecutada como contacto PE+ (PE). 8048905 © Festo Didactic... -
Page 44: Esquema De Conexiones
9.2 Esquema de conexiones Conexión Posición de conmutación S1 Conexión Posición de conmutación S2 1V, 1W 1U, 1W 1U, 1V Figura 1 Figura 2 Figura 3 Figura 4 Figura 1 Figura 2 Figura 3 Figura 4 8048905 © Festo Didactic... -
Page 45: Manejo
12 Eliminación Los equipos electrónicos son reciclables y no deben eliminarse con los residuos domésticos. Deben entregarse en puntos de recogida de residuos municipales. 8048905 © Festo Didactic... - Page 46 8048905 © Festo Didactic...
- Page 47 Caractéristiques techniques __________________________________________________________ 55 Description ________________________________________________________________________ 56 Eléments de raccordement et de commande _____________________________________________ 57 Fonctionnement ____________________________________________________________________ 57 Schéma de montage _________________________________________________________________ 58 Utilisation _________________________________________________________________________ 59 Accessoires ________________________________________________________________________ 59 Maintenance et nettoyage ____________________________________________________________ 59 Mise au rebut ______________________________________________________________________ 59 © Festo Didactic 8037346...
-
Page 48: Conditions Générales D'exploitation Des Appareils
– Les câbles de liaison, tuyaux d'air comprimé et tuyaux hydrauliques endommagés présentent un risque de sécurité et doivent être retirés du laboratoire ou de la salle de classe. 8048905 © Festo Didactic... -
Page 49: Pictogrammes
… signifie que l'appareil doit être éteint et la prise d'alimentation débranchée avant les travaux de montage, de réparation, d'entretien et de nettoyage. Conformez-vous au manuel, notamment à l'ensemble des consignes de sécurité. Leur non-respect peut entraîner de graves dommages corporels ou matériels. 8048905 © Festo Didactic... -
Page 50: Usage Normal
Il incombe à l’établissement de formation et/ou aux formateurs de faire respecter par les étudiants les mesures de sécurité décrites dans le présent manuel. Festo Didactic décline par conséquent toute responsabilité quant aux dommages causés aux élèves et/ou étudiants, à l’établissement de formation et/ou à des tiers du fait de l’utilisation de ces composants et installations en dehors du contexte d’une pure formation, à... -
Page 51: Pour Votre Sécurité
• lire le chapitre Sécurité et les avertissements du présent manuel, • respecter les prescriptions fondamentales de sécurité au travail et de prévention des accidents. Les dysfonctionnements susceptibles d’affecter la sécurité doivent être immédiatement éliminés ! 8048905 © Festo Didactic... -
Page 52: Consignes De Travail Et Précautions De Sécurité
Des condensateurs intégrés à l'appareil peuvent encore être chargés même après la coupure de toutes les sources de tension. • Branchement et débranchement de connexions électriques – Ne branchez des connexions électriques qu'en l'absence de tension. – Ne débranchez des connexions électriques qu'en l'absence de tension. 8048905 © Festo Didactic... - Page 53 En cas de – traces visibles d'endommagement, – dysfonctionnement, – stockage impropre ou – transport non conforme l'utilisation sans danger de l'appareil n'est plus assurée. – Coupez alors immédiatement la tension. – Empêchez toute remise en marche intempestive. 8048905 © Festo Didactic...
-
Page 54: Douilles De Sécurité
Les classes de protection indiquées et la sécurité sont garanties uniquement si des câbles de laboratoire sécurisés de Festo Didactic de 4 mm sont utilisés. En fonction du type d'appareil, toutes les prises de sécurité mentionnées ne sont pas disponibles. -
Page 55: Caractéristiques Techniques
Utilisation en intérieur seulement jusqu'à 2 000 m au-dessus du niveau de la mer Dimensions 297 x 266 x 95 mm (H x L x P en mm) Poids 1,5 kg Certifications Marquage CE selon la directive basse tension la directive RoHS 8048905 © Festo Didactic... -
Page 56: Description
Position des commutateurs "S2" = 2 Avertissement L'appareil doit seulement être utilisé dans des circuits électriques qui sont protégés par un fusible de 16 A maximum. Un raccordement continu du conducteur de protection doit être protégé avant l'exploitation. 8048905 © Festo Didactic... -
Page 57: Eléments De Raccordement Et De Commande
à douilles de sécurité de 4 mm. Commutateur rotatif à 3 positions. Pour commuter les enroulements séparés avec panneau de connexion à douilles de sécurité de 4 mm Raccordement du câble de protection sous forme de contact PE+ (PE) 8048905 © Festo Didactic... -
Page 58: Schéma De Montage
9.2 Schéma de montage Raccord Position de commutation S1 Raccord Position de commutation S2 1V, 1W 1U, 1W 1U, 1V Figure 1 Figure 2 Figure 3 Figure 4 Figure 1 Figure 2 Figure 3 Figure 4 8048905 © Festo Didactic... -
Page 59: Utilisation
12 Mise au rebut Les appareils électroniques usagés sont des matériaux recyclables et ne doivent pas être jetés aux ordures ménagères. Ils doivent être déposés dans les centres de collecte communaux. 8048905 © Festo Didactic... - Page 60 Festo Didactic SE Rechbergstraße 3 73770 Denkendorf Germany +49 711 3467-0 www.festo-didactic.com +49 711 34754-88500 did@festo.com...
