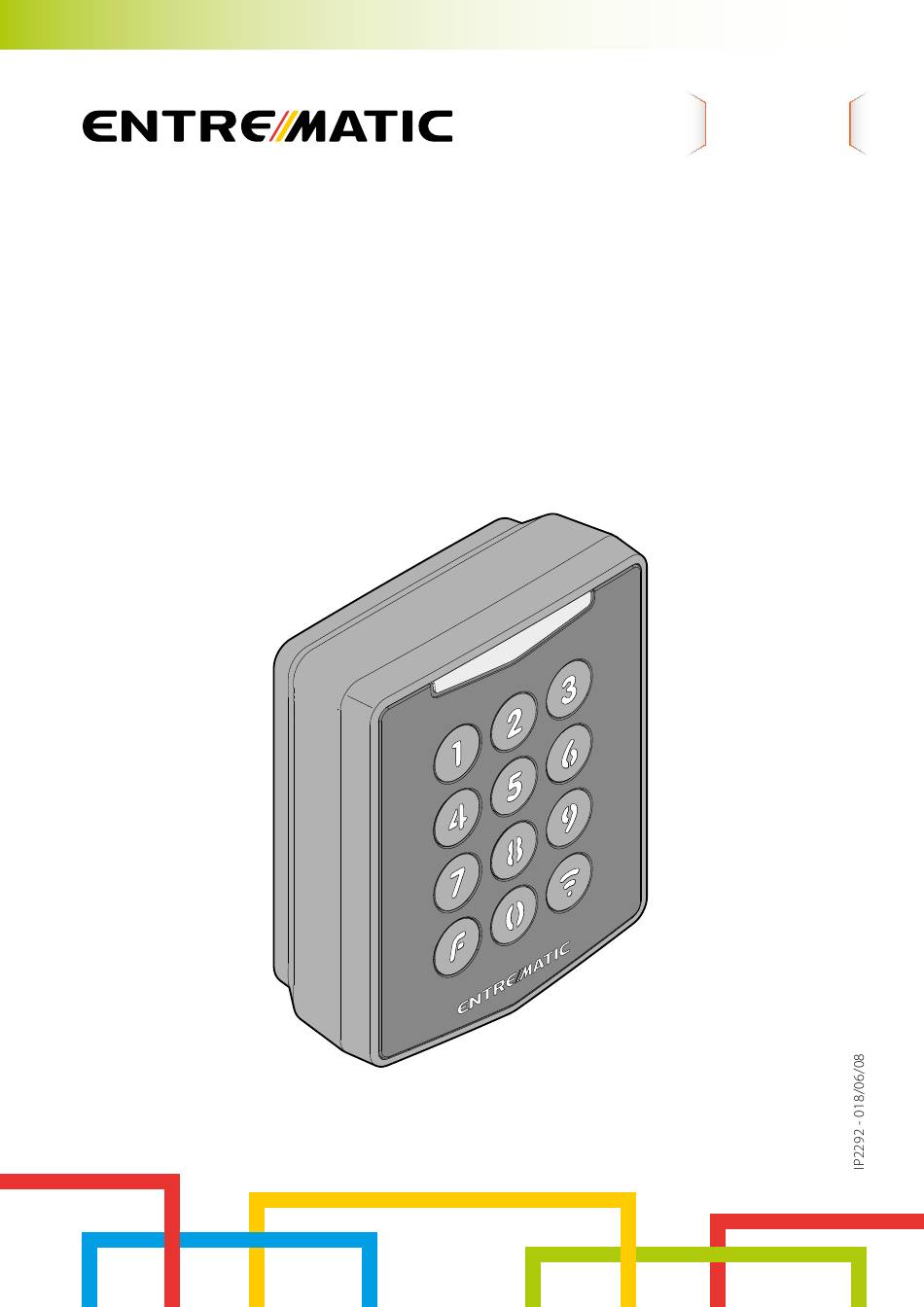

- Page 1 Automatic Entrance AXK4 Series NL-ENG AE Systems BVBA Oeverstraat 19 - 9160 Lokeren Tel.: 09/356 00 51 - Fax: 09/356 00 52 - info@aesystems.be www.aesystems.be...
-
Page 2: Algemene Veiligheidsvoorschriften
Algemene veiligheidsvoorschriften • Bewaar deze handleiding voor de toekomst. • De installatie, de elektrische aansluitingen en de instellingen moeten uitgevoerd worden volgens de regels van de kunst en volgens de geldende wetgevingen. • Dit product mag alleen worden gebruikt voor het specifieke doel waarvoor het isontworpen. Elk ander gebruik is oneigenlijk en kan dus als gevaarlijk beschouwd worden. -
Page 3: General Safety Precautions
General safety precautions • Keep these instructions for future reference. • Installation, electrical connections and adjustments must be performed by qualified personnel in accordance with Good Working Methods and in compliance with the current standards. • This product must only be used for the specific purpose for which it was designed. Any other use is to be consid- ered improper and therefore dangerous. -
Page 4: Technische Specificaties
1. Afmetingen 1. Dimensions 46 mm 33 mm 75,5 mm 2. Technische specificaties 2. Technical specifications AXK4 AXK4P/PS Werkingsfrequentie 433,92 MHz 868,35 MHz Operating frequency Uitgestraald vermogen < 1 mW < 1 mW Radiated Power Rolling code data frame AES-128 encrypted data frame Transmissieprotocol (kan gewijzigd worden naar AES-128) (kan gewijzigd worden naar rolling code) -
Page 5: Eu Declaration Of Conformity
AXK4 en AXK4P/PS conform de vereisten en bepalingen zijn van Richtlijn 2014/53/EU (RED). The manufacturer Entrematic Group AB with headquarters in Lodjursgatan 10, SE- 261 44 Landskrona, Sweden, declares that the products AXK4, AXK4P and AXK4PS comply with the essential requirements and other relevant provisions of Directive 2014/53/EU (RED). -
Page 6: Installation
5. Installatie 5. Installation STEP 1 STEP 2 STEP 3 < 10’ www.aesystems.be ystems Automatic Entrance... - Page 7 STEP 4 STEP 5 STEP 5A Enkel voor externe stroomtoevoer. For external power supply only. www.aesystems.be ystems Automatic Entrance...
- Page 8 STEP 6 Enkel voor externe stroomtoevoer. For external power supply only. STEP 7 www.aesystems.be ystems Automatic Entrance...
-
Page 9: Batterij Vervangen
6. Batterij vervangen 6. Replacing the battery www.aesystems.be ystems Automatic Entrance... - Page 10 7. Beschrijving pictogrammen 7. Description of the icons Fabrieksinstellingen Kanaal (1, 2, 3, 4) Factory settings Channel (1, 2, 3, 4) Gelijk welke sleutel, Configuratiecode behalve Configuration code Any key, except Enkel gekwalificeerd per- Ontgrendeling soneel Device release Qualified personnel only Vergrendeling Verkeerde code Device locking...
- Page 11 8. Standaard fabrieksinstellingen numerieke codes 8. Factory default numerical codes CONFIG 9. Sequenties basis gebruikerscommando’s 9. Basic user command sequences - Activeer CHn - Activate CHn AXK4 AXK4P/PS 2” 2” - Activeer VRIJ kanaal (indien ingesteld) - Activate FREE Channel (if set) AXK4 AXK4P/PS Opgelet! Zie kanaal 10 voor de activatie van het “vrij kanaal”.
- Page 12 - Herhaal laatste commando (binnen 10 sec) - Repeat last command (within 10 s) AXK4 AXK4P/PS - Activeer verlichting - Activate Backlight 2” - Annuleer getypte getallenreeks - Cancel currently typed key sequence - Exit modus “herhaal laatste commando” - Exit “repeat last command” mode - Identificatie model - Model identification AXK4...
- Page 13 - Verkeerde code meermaals ingevoerd - Incorrect code entered more than once 2’ x 10 • Elke onvolledig ingegeven getallenreeks wordt na 10 seconden inactiviteit afgebroken en het toestel gaat terug in standby. • De pauze tussen het ingeven van de getallenreeks moet steeds minder dan 5 sec zijn. •...
- Page 14 - Instellen van een kanaal “zonder code” code (vrij kanaal) - Setting a “zero length” code (free channel) 3” 3” 3” www.aesystems.be ystems Automatic Entrance...
- Page 15 • Gebruikerscodes moeten 0 (vrij kanaal) tot 8 tekens bevatten. • Slechts een enkel kanaal kan ingesteld worden als “vrij kanaal”. • Standaard fabrieksinstellingscodes kunnen alleen gebruikt worden voor de hiervoor vooraf bepaalde kanalen (bijv. code 3333 kan niet gebruikt worden voor kanaal 4). •...
- Page 16 11. Status configuratie 11. CONFIG state - De oude CONFIGURATIE code vervangen door een nieuwe - Replacing the old CONFIG code with a new one 3” 3” 3” - Toegang status CONFIGURATIE - Access CONFIG state 3” - Herstellen van VRIJ kanaal naar default - Restore FREE channel to default 3”...
- Page 17 - Omzetten van ROLL/ENC op CH3-CH4 - Toggle ROLL / ENC su CH3-CH4 3” 3” - ACTIVEREN functie veranderen code - Code Change function ENABLE 3” 3” - UITZETTEN functie veranderen code - Code Change function DISABLE 3” 3” - RESET naar standaard fabrieksinstelling - RESET to Factory Default condition 10”...
- Page 18 • Code voor toegang tot CONFIGURATIE moet tussen 4 en 8 tekens bevatten. • Tijdspanne voor het uitvoeren van een configuratie bedraagt 30 seconden; wanneer die tijd verstreken is, gaat het toestel terug in standby zonder de wijzigingen door te voeren. •...
- Page 19 www.aesystems.be...
- Page 20 AE Systems BVBA Oeverstraat 19 - 9160 Lokeren Tel.: 09/356 00 51 - Fax: 09/356 00 52 - info@aesystems.be www.aesystems.be Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.entrematic.com...
