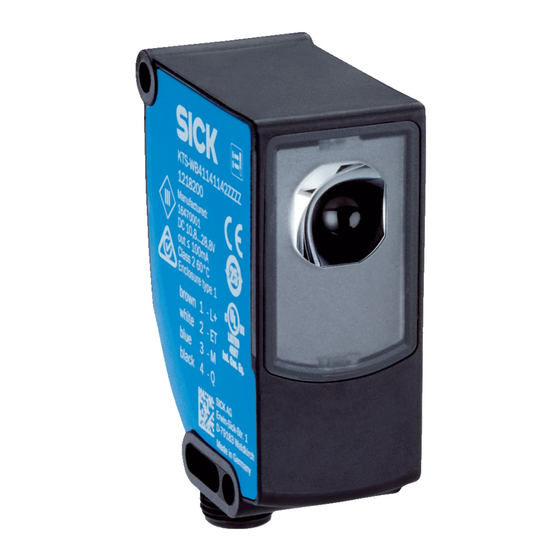

- Page 1 KTS-WS41141142ZZZZ KTS Core コントラストセンサ...
- Page 2 投光器 LED, RGB 波長 470 nm, 525 nm, 625 nm 光出口 長い装置面 光点サイズ 1.2 mm x 3.9 mm 光軸スポット位置 長手方向 受信フィルタ処理 なし ティーチイン動作 2ポイントティーチイン スイッチング機能 ライト/ダークオン 遅延時間 特別な特徴 納入時の状態 2ポイントティーチイン 事前設定 なし 平均的耐用年数: 100,000 h、T = +25 °Cの場合. センサ長手方向に基づく. レジストレーションセンサ | SICK 製品データシート | 2020-07-18 14:44:04 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 3 プラスチック, PMMA 限界値: DC 12 V (–10%)～DC 24 V (+20%)。短絡保護された回路での動作では、8 A以下で使用。. 電源電圧投入値U の許容値の範囲内でご使用下さい. 負荷なし. 明暗比率1:1の場合. 抵抗負荷における信号遷移時間. すべての出力の総電流. 通信インタフェース 通信インタフェース 環境データ 動作時の周囲温度 –20 °C ... +60 °C 保管時の周囲温度 –25 °C ... +75 °C 衝撃荷重 IEC 60068-2-27 (30 g/11 ms) UL-File-No. E181493 分類 ECl@ss 5.0 27270906 2020-07-18 14:44:04 | 製品データシート レジストレーションセンサ | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 4 ETIM 5.0 EC001820 ETIM 6.0 EC001820 ETIM 7.0 EC001820 UNSPSC 16.0901 39121528 寸法図面 (寸法 [mm]) KTS Core Easy-Teach 47.5 (1.87) 43.3 (1.7) (1.02) (1.26) (0.22) (0.35) ① 光軸、投光器 ② 固定穴、Ø 4.1 mm ③ M12オスコネクタ (180°回転可能) ④ 操作パネル レジストレーションセンサ | SICK 製品データシート | 2020-07-18 14:44:04 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 5 KTS-WS41141142ZZZZ | KTS Core コントラストセンサ 設定方法 KTS Core Easy-Teach LOCK >10s PWR Q ① バーグラフ ② シングルティーチインボタン ③ LEDステータス表示灯 配線図 Cd-086 + (L+) - (M) 2020-07-18 14:44:04 | 製品データシート レジストレーションセンサ | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 6 Static teach-in: light/dark setting is defined using teach-in sequence. Keylock (activation and deactivation): Press and hold the Teach-in pushbutton > 10 s. Teach-in failure: The Q-LED (yellow) flashes and all LEDs flash on the bar graph (green). レジストレーションセンサ | SICK 製品データシート | 2020-07-18 14:44:04 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 7 The Quality of Teach is displayed. 検出範囲 KTS Core Sensitivity in % (0.16) (0.31) (0.47) (0.63) (0.79) Distance in mm (inch) 推奨アクセサリ その他の装置仕様・アクセサリ www.sick.com/KTS_Core 概要 タイプ 製品番号 汎用クランプシステム 汎用クランプブラケット用プレートK, 亜鉛めっき鋼, 汎用クランプブラケット BEF-KHS-K01 2022718 (2022726)、取付材料 2020-07-18 14:44:04 | 製品データシート レジストレーションセンサ | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 8 取付バー、L字型、150 mm x 150 mm、スチール, 亜鉛めっき鋼, 取付材料なし BEF-MS12L-A 4056052 プラグコネクタとケーブル ヘッドA: メスコネクタ, M12, 4ピン, ストレート, Aコード YF2A14- 2096235 ヘッドB: オープンエンドケーブル 050VB3XLEAX ケーブル: センサ/アクチュエータケーブル, PVC, 非シールド, 5 m ヘッドA: オスコネクタ, M12, 4ピン, ストレート STE-1204-G 6009932 ヘッドB: - ケーブル: 非シールド レジストレーションセンサ | SICK 製品データシート | 2020-07-18 14:44:04 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 9 当社は様々な分野で幅広い経験を積み重ねており、 プロセスやニーズを熟知しています。 インテリジェン ト センサにより、 お客様が必要とするものを正確に提供することができます。 ヨーロッパ、 アジアおよび北米に 拠点を置くアプリケーションセンタでは、 お客様向けにシステムソ リ ューションをテスト し、 最適化していま す。 これらを徹底して実行することにより、 当社は信頼あるサプライヤーそして開発パートナーとして認めら れるようになりました。 当社では幅広いサービスをお客様に提供しています ： SICK LifeTime Servicesは、 機械のライフサイクルを 通してお客様をサポート し、 安全性と生産性を確保できるよう努めています。 それが私たちのインテリジェン トです。 世界の拠点 ： その他の拠点 ・ お問い合わせ先 www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
