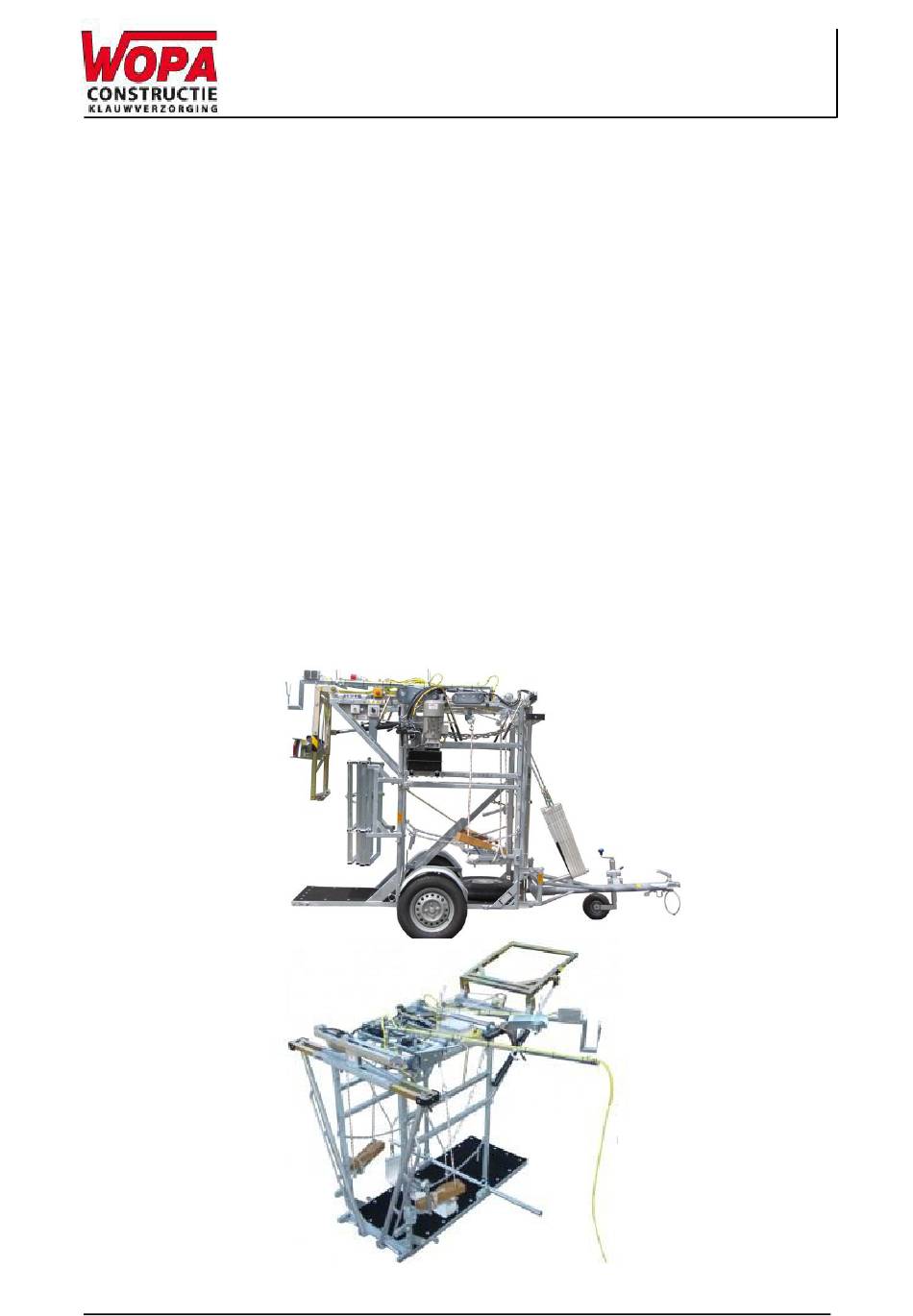

- Page 1 User manual Hoof trimming crush 液压修蹄系统 智能液压修蹄车 使用说明 SA0039/SA0039B...
- Page 2 液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 生产企业: Wopa Constructiebedrijf BV Rector Hulshofstraat 10 7135 JV Harreveld The Netherlands +31-(0)544 372415 +31-(0)544 372445 Email: info@wopa.com Website: www.wopa.com © Copyright 2014 在未经 Wopa Constructiebedrijf BV 公司（以下简称为“Wopa”）事先书面许可下 ，任何人不得将本出版物的任何内容进行复制、存储在检索系统中或以任何形式或任 何手段（电子、机械、影印、刻录或其他方式）进行传播。. 第2页...
- Page 3 液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 简介 荷兰 Wopa Constructiebedrijf BV 公司（Wopa制造）专门为牛蹄护理人员 （修蹄师）与养牛户开发、生产适用于所有牛只的修蹄装置。 Wopa 自行研发的修蹄装置目前处于世界领先地位。产品的研发与制造严格遵照欧洲当地 的安全标准要求、完全符合动物福利的优良养殖方法、清洁卫生、方便易用。并不断追 求更加完善的可能性。 本手册包含与机器安装、操作和维护相关的信息与说明。 • 该装置不适宜在爆炸性危险环境中使用 • 所有负责操作该装置的人员，必须最低限度地阅读并理 解有关操作说明和安全使用的章节。 • 所有负责组装、安装、维护或修理该装置的技术人员， 必须阅读并理解本使用手册内的所有章节。 • 使用者在任何情况下皆有责任解释并使用本手册。如 您对手册的解释内容有任何疑问，请联系装置的持有 者或相关主管。 • 请将本手册放在安装区域附近，并位于使用者可触及的范围 内。 • 备存并记录好所有主要的维护工作、装置上的任何调 整、与观察记录，参考附录表格8.1。 • 未经供应商事先书面许可，禁止改装该装置。 • 在本手册中未提及的所有特殊维护工作，请与供应 商联系。 •...
-
Page 4: 保修服务
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 保修服务 该保修服务受以下限制。 Wopa的客户可享受自装置购买日起算为期十二个月的由Wopa提 供的保修服务。保修服务仅限于生产及材料的误差，因此不包括由于部分部件因任何类型 的磨损所导致的任何故障。因使用而导致的正常磨损不在保修的范围内。 1. Wopa 的责任仅限于更换有缺陷的零部件；我们不承担任何其他类型的损失或费用。 2. 如果保修期过期或维护不当，保修将自动失效。 3. 如果您对维护工作有任何疑问或者机器无法正常运行，请与供应商联系。 4. 如果故障发生是由于不正确操作或疏忽使用或违反本手册中的说明而进行不当的维护， 则不包括在保修范围内。 5. 如果由任何第三方组织对产品进行任何维修或改装，保修无效。 6. 由外部因素引起的损坏或事故导致的缺陷不在保修范围内。 7. 如果我们根据本保修所承担的义务更换任何部件，我们更换的部件将成为我们的财产。 第4页... -
Page 5: Table Of Contents
EC符合性声明（英文版副本） ............................6 安全符号标记概述 ................................7 重要标识标记 .................................. 8 技术参数信息 ................................9 部件说明 ................................10 2 .1 . 重要部件描述 SA0039/SA0039B ............................10 图一：SA0039/SA0039B型号机概览 ..................... 10 2 .2 . 电气部件 ................................... 12 图 2 ：电气气筒的概览 ......................... 12 2 .3 . 液压系统 ................................... 14 图... -
Page 6: Ec符合性声明（英文版副本
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 EC符合性声明（英文版副本） Wopa Constructiebedrijf BV Rector Hulshofstraat 10 7135 JV Harreveld The Netherlands +31-(0)544 372415 +31-(0)544 372445 Email: info@wopa.com Website: www.wopa.com declare, entirely under our own responsibility, that the product: machine : Hoof trimmingcrush type: SA0039 to which this declaration pertains, is consistent with the stipulations in... -
Page 7: 安全符号标记概述
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 安全符号标记概述 以下符号用于说明指定行为可危及用户或技术人员的人身安全，与技术人员人身安全 的所有操作行为，需谨慎对待。 Attention! 注意！ 危险标识：当心高压电! 危险标识：当心高温! 提示信息，有助于更简单地理解具体的操作行为。 第7页... -
Page 8: 重要标识标记
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 重要标识标记 在装置的各个部位会贴有一些图形标识和警示符号，用于指示使用者注意可能面临的 风险。 图形符号 描述 所在位置 • • 基本信息标牌 标示牌在装置主框架上 • • 请阅读使用手册 标示在装置主框架上 • 请在操作期间佩戴防护镜 • 操作本装置时请佩戴听力保护R • • 安全警示标志：注意高压 在装置的两侧 • • 安全警示标志：注意机械危险与触 位于电机外框上 电危险 • • 注意碎片危险 在后门槛上（若有） 注意！ • 请随时留意图形符号和标志是否保持清晰可辨。如不清 晰，请立即更换。 第8页... -
Page 9: 技术参数信息
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 技术参数信息 SA0039 SA0039B 基本信息 ˚C 工作环境温度 - 10 to 40 - 10 to 40 产生噪声 < 75 < 75 dB(A) 装置规格尺寸 长 2000 2000 毫米 宽 1850 1200 毫米 高 2000 2000 毫米 重量 公斤 装置最⼤大尺⼨寸... -
Page 10: 部件说明
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 部件说明 功能说明 • 本章节描述最重要的各个部件及其功能作用。 如说明书中的其他 地方有提供更详细信息，请参阅具体部分。 您的修蹄机设计可能与下图不同 • 2.1. 重要部件描述 SA0039/SA0039B FUNCTION 型号为SA0039 and SA0039B的修蹄机专门为奶牛和肉牛修剪 • 牛蹄而研发。 SA0039型号修蹄机配有牵引杆与车轴，可适用于道路上行驶。. • 修蹄机的主要部件如下图所示： 下图中可选配件包括：后闸、折叠围栏、电插头 图一：SA0039/SA0039B型号机概览 第10 页... - Page 11 液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 图 1编号 部件名称 描述 参阅章节 • 示意图中显示的修蹄机上的后闸为选配配 件。 • 液压式后闸 该型号的标准配置为一铁链。待牛只进入 之后，只需将铁链把牛只围起来并固定在 右手边的固定位置即可。 • 装置必须先连接通电，才可进行操作和启动 电源总线 液压动力单元。 • 前闸的液压控制开关有三个不同的档位： • 完全打开：牛只能够往前方行走离开修蹄机 • 部分打开：只允许牛只头部通过前闸，肩膀 前闸 及其身躯会被限制在修蹄机内。 • 关闭：前闸完全关闭，可阻挡牛只头部 通过。 • 牛只的前肢（前腿）可安全并舒适地固定在 该枕木上，枕木上附带液压绞盘机，可简单 前肢枕木 轻松地把前肢拉到固定位置并且安全地进行 修蹄处理。 • 待位于前胸的平衡皮带，用蹄钩钩住需要修...
-
Page 12: 电气部件
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 2.2. 电气部件 功能说明 电气部件为液压系统、照明系统和机身上的电插座提供电力。 • 在交付过程中，请详细参阅每一台修蹄机控制面板里的电路图，了 • 解装置内部的电路结构，并检查电气系统的控制。 •控制组件在安装中的位置有可能与下图不同。 • 注意事项 ! 电气安装工作只允许由专业和的技术人员进行处理。 • 图 2 ：电气气筒的概览 第12 页... - Page 13 液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 该系统由以下部件组成： 图2编号 部件名称 描述 参阅章节 • 主电缆 连接总电源 • 紧急停机按钮 紧急停机所有操作 • 启动/停止装置 动力单元启动/停止按钮 • 自动开关液压阀为可选配置 • 仅适用于三相电流环境（选配） • 取决于操作环境当地的条件进行转换。 三相电流转换扭 当装置内没有液压油的状态下，请把开 关转换去1的位置，以免故障。 • 电插座（选配） 可供削蹄机或其他装置使用 第13 页...
-
Page 14: 液压系统
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 2.3. 液压系统 功能说明 液压系统为修蹄机的多项重要功能提供动力。 • 请参阅液压图了解液压系统的细节信息。 • • 液压系统在修蹄机上的安装位置有可能与下图不同。 注意事项 ! • 任何关于电气系统的维护事宜只能由专业的技术人员来处理。 图 3 ： 液压系统概览 第14 页... - Page 15 液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 液压系统包括以下部件 图3编号 部件名称 描述 参阅章节 • 控制阀组包括以下操作： • 蹄钩 • 前闸 • 液压杆 (可选SA0039) • 集成液压阀块 腹带 • 后闸（可选） • 大多数功能的液压控制阀会安置在装置的两 侧以便操作。操作阀门，安装了操作杆，允 许从任意一侧操作（大多数功能）。 • 请根据发动机上标示牌的信息，使用 动力单元 正确供电。 • 用于操作前腿支架内部的绞盘 前腿架控制阀 • 液压绞盘（卷扬机）为可选配件 第15 页...
-
Page 16: 安全事项
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 安全事项 3.1. 概述 • 如果因未经供应商授权的维修和/或修改而造成损坏，保修将 失效，且不承担任何责任。 • 如果出现故障，请及时联系供应商。 • 在使用修蹄机进行工作时，请留意工作区域的周围环境必须安 全。持有者必须采取必要的预防措施，确保安全操作。 • 禁止在有爆炸危险的区域内启动修蹄机。 • 该装置的生产是在正常的安全环境条件下进行的。 • 修蹄机的持有者必须严格遵照本手册中的说明信息来进行操 作。 所有于安全相关的内容和设置均不可被移除。 • 只有严格按照规定事项正确、及时定期地对装置进行保养措施，这 • 样才能保证系统正常和安全运行。 • 如果要对修蹄机进行维修保养工作，必须将其与电源断开，切断一 切用电装置，并给液压系统泄压。 • 在个别操作的过程中，有可能会存在被卡住的风险。操作员有责任 确保自己或者他人的身体任何部分都不在诱捕区附近时，才能启动 修蹄机。 只有持有者指定的授权人员允许对修蹄机进行电气方面的工 • 作。 建议通过装置的内部操作及指示灯来确保整个装置的电源已关 • 闭。... -
Page 17: 正常使用期间的安全注意事项
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 3.2. 正常使用期间的安全注意事项 • 开始操作前，请检查装置是否在处于正常状态，是否已经准备好 可随时使用。 • 未经授权的人员禁止进入装置的工作区域。操作员有责任义务确 保这一点。 • 液压系统的部件会有高温情况，请避免触摸造成人身伤害。 3.3. 操作人员的有关安全事项 • 操作人员必须年满18岁以上。 • 只有经授权的人员才能使用修蹄机进行工作。 只有经过适当的培训才能允许操作。不仅是一般正常使用的操作， • 也包括维护保养方面的操作。 • 操作人员必须熟悉所有潜在状况，以便于在紧急情况下采取快速有 效的应对行动。 • 如果操作人员发现装置有故障或者任何安全隐患，或任何有违安全 使用细节的现象，必须立即向持有者或相关管理者报告。 工作时必须穿安全鞋。 • • 工作时必须身着适合的工作服。 为避免给自己和他人带来风险，所有员工必须始终严格遵守安全说 • 明的所有内容。 第17 页... -
Page 18: 修蹄机装置
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 修蹄机装置 解释说明 随时参考装置的技术数据及其电路图，确保掌握正确的技术参 • 数。 4.1. 位置 注意事项 • 在运输和安置过程中，修蹄机装置必须保持竖直。 将装置平稳地设置在水平的地板上。 • 在执行任何操作的时候，时刻谨记第三章的安全说明。如不遵 • 守这些细节规定，有可能导致严重后果。 图 4 ：修蹄机的放置指 编号 操作方法 操作结果 补充说明 • 把防侧翻杆滑入凹槽内（图4:3）可 安装防侧翻杆 提高修蹄机在平地上的稳定性 • 在运输状态下安全栓必须确保安全 取出前闸的锁栓 栓妥善固定在此处（图4:1） (SA0022/SA0026/SA0 • 按下球接头（图4:2） 039B). • 滑出安全栓... -
Page 19: 图5：修蹄机从运输状态转换为工作状态的详细操作内容
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 图5：修蹄机从运输状态转换为工作状态的详细操作内容 编号 操作方法 操作结果 补充说明 • Tip the crush back. Tip the crush so that the drawbar is clear of the ground. • Take tension off The belly belt (Figure 5:1) This stabilises the belly belt. - Page 20 • Rotate the winch again until the transportation. cable is under tension. Hydraulic tipping (optional) (SA0039). • Remove the locking mechanism. • Operate the valve until the weight is off the wheels. •...
-
Page 21: 装置连接
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 4.2. 装置连接 注意事项 • 检查电源是否与信息标板上指定的电压相匹配。 • 为避免引起火灾或触电，装置必须始终连接到接地插座上（地线 的颜色为绿色/黄色）。 • 电气装置（包括插座）的维修和连接工作必须符合当地相关的法 规及行为准则来执行。 放置电源线的区域不得有任何障碍物，修蹄机顶部不得放置任何 • 物品，以免对电源线缆及其支架造成损坏。 一旦电源线出现损坏，请立即更换。 • 4.3. 运输前预备工作 注意事项 • 当修蹄机使用完毕需要收起并恢复到运输状态，只需按照 相反流程来操作即可（见章节4.1） • 对于配备车轴和牵引杆的修蹄机，必须确保所有安全锁栓 都在正确的位置上有效固定好各个部件。 第 23 页... -
Page 22: 操作细节
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 操作细节 注意事项 在使用修蹄机进行修蹄工作的过程里，随时谨记第三章的安全 • 说明细节。如不遵守有可能导致严重伤害。 5.1. 启动装置 编号 操作方法 操作结果 补充说明 • 启动开关 把总插头接入电源 • 重设紧急停机功能 操作后控制单元才可使用 把紧急停机按钮拉出 第 24 页... -
Page 23: 紧急停机
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 5.2. 紧急停机 注意事项 在任何紧急情况下，必须始终第一时间按下紧急停机按 • 钮。 • 紧急停机按钮被按下后，所有功能会立即停止。 • 当装置被紧急停机后，必须先重置紧急停机按钮，才可恢 复修蹄机的运作。 • 在重置紧急停机按钮之前，必须确保重启机器后可动部件 不会导致危险状况。 • 重置紧急停机按钮 编号 操作方法 操作结果 补充说明 • 把紧急停机按钮拔出或扭开（取决于 重设紧急停机按钮 配备按钮的具体型号）让按钮恢复原 装置则可继续运作 有位置。 第 25 页... -
Page 24: 进行修蹄工作
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 5.3. 进行修蹄工作 编号 操作方法 操作结果 见章节 检查修蹄机是否能正 • 参阅第5.1章节 常运作 • 打开前闸，让动物（牛只）进入装置并让其 头部通过，直到肩隆（肩背隆起处）为止。 拨动液压阀关闭前闸，直到闸门在正确的位 前闸设置就绪 置松开手柄闸门立即停下，这样可以把动物 安全地限制在作业位置上。闸门停止的位置 始终相同。 • 引导牛只走进修蹄机内，并让其头部穿过前 闸开口处。 引导牛只进入作业间 • 关闭前闸。如配有自动前闸关闭功能的话， （修蹄机内） 闸门上方的感应器会在感应到牛头的那一瞬 间自动关闭闸门。 围 上 铁 链 并 固 定 好 ，... -
Page 25: 图6：钩住前腿的细节图
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 5.4. 前肢吊起 注意事项 • 为避免对前肢造成伤害，索套蹄部的位置请确保正确无 误。（见图6） 图6：钩住前腿的细节图 第 27 页... - Page 26 液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 6. 维护工作 注意事项 • 如要把蓄压器减压，务必先拔出插头，断开机器与电源的连 接。 在完成维护保养或维修工作之后对装置进行测试，以确保可 • 以继续安全运行。 只有经过培训的技术人员才能进行以下所述的保养维护或维 • 修的工作。 6.1. 修蹄机维护保养记录 以下表格用于记录日常维护工作的具体信息。 相关章节 工作细节 备注（如出现异常） 基本维护 检查前后蹄钩 更换受损部件 检查所有绳索和链条 更换受损部 检查插头、电缆、控制器和线路 通知拥有相关技能资格的技术人员并 和管路连接是否正常。 让其更换受损部件 检查左右两侧的前肢固定用橡筋 两者是由同一台动机驱动的 绳是否长度相等 清洁保养 清理装置外部的各个角落 润滑保养 检查后闸套管的润滑脂状态 往润滑嘴加注润滑脂 检查其他润滑部位的状态...
- Page 27 液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 寻 求 相 关 资 质 技 术 人 员 来 进 行 检 检查胎压 查。 牵引杆 根据球头接口的标记，适时更换球头 检查球头连接口的间距 接头。 检查牵引杆上多个部位螺丝的松 请确保每行驶1万公里仔细检查一次 紧度 第 29 页...
-
Page 28: 清洁保养
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 6.2. 清洁保养 详细解说 可使用高压喷枪清洁修蹄机 • 当使用高压喷枪时，请勿对着轴承、绞盘和发动机部位冲刷。这 • 样做极有可能会使部件的使用寿命大幅降低。 6.3. 润滑保养 详细解说 闸门的横梁的滑出是借助套管内的气弹簧来实现的。 • 为防止油脂进入气弹簧并造成损坏，必须在横梁被完全收起后 • 才可进行润滑。 图7: 后闸的润滑保养 编号 操作方法 操作结果 补充说明 • 用后蹄钩把后闸的横梁完全收起来并固 收起后闸 定好 • 使用注油枪接入套管上的注油嘴打入 向油嘴注入润滑脂 润滑脂。 第 30 页... - Page 29 液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 6.4. 检查/更换液压油 详细解说 • 检查油位确保液压系统存有高于最低油位线的足够油量。在检 查油位之前必须缩回所有液压杆，蓄压器必须确保是空的。所 有电插头必须拔出。 常规而言，液压油和油滤芯需要每两年更换一次。然而，也可 • 以使用冬季油来缩短寒冷天气中油的预热时间。如使用这一方 法，那每年将需要更换两次油。 • 测量液压油油位 编号 操作方法 操作结果 补充说明 • 通过阀门操作将全部液压杆收起至缩 收起所有液压杆 回的位置。 • 当前油位的指示必须位于最低与最 检查油位计 高标示线之间。. • 更换液压油 编号 操作方法 操作结果 补充说明 释放油箱内所有液压 • 详见“清空蓄压器内的液压油”的详 油. 细说明。...
- Page 30 液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 • 以下型号的液压油适用于修蹄机的液压系统： 供应商 夏季油 • BP • Energol HLP-HM 68 • Agip • OSO 68 • Aral • Vitam GF 68 • Beverol • Inula 68 • Castrol • Hyspin AWS 68 • Elf • Elfolna 68 •...
- Page 31 液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 7. 废物处理 严禁把各类油脂和舍弃部件作为生活垃圾处理。在更换部件、各类油脂或者当修蹄机使用 寿命结束时，请务必以合法、环保的方式收集起来并销毁，或重复利用所有材料。 第33 页...
-
Page 32: 工作日志
液压修蹄系统使用说明 SA0039/SA0039B Version: 24-09-14 附录 8.1. 工作日志 工作日志必须包括以下内容： • 每年定期的维护保养保修工作内容 • 重要部件的更换和任何意外事故 • 装置上的任何改动 • 紧急停止按钮与所有安全操作的测试工作内容 工作内容: 日期: 经手人，技术人员： （活动性质，更换部件） 第34 页...
