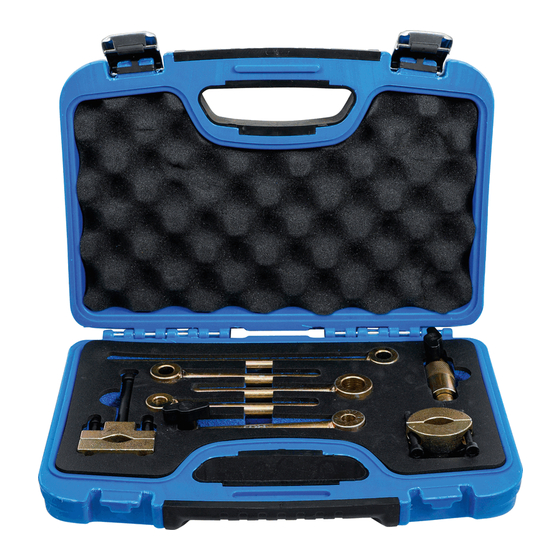

WERKZEUGE
1
Haltevorrichtung für Klemmrohr
2
Lehre 12 mm (lang)
3
Lehre 12 mm (kurz)
4
Lehre 17 mm (VAG)
5
Lehre 10 mm
6
Klemmrohr (für 2-3-4-5)
7
Tiefentaster
8
Fixierschellen (2x)
VERWENDUNGSZWECK
Der Spurstangenlehren-Satz ermöglicht den Wechsel von Spurstangengelenken ohne nachträgliche
Achsvermessung. Die Lehre wird auf der Axialspurstange mit Hilfe einer Klemmvorrichtung befestigt
und kann dann das Maß am Kugelbolzen des Spurstangenkopfes abnehmen. Durch die
verschiedenen Befestigungs- und Aufnahmemöglichkeiten ist die Lehre universell einsetzbar und
spart Zeit und dadurch den Kostenaufwand.
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
SICHERHEITSHINWEISE
• Lesen Sie die Anweisungen vor dem Gebrauch des Werkzeugs sorgfältig durch.
• Arbeiten sie immer nach Herstellerangaben. Diese Anleitung dient zur Veranschaulichung des
Werkzeugs und ersetzt keinesfalls fahrzeugspezifische Serviceliteratur.
• Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
• Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen.
• Stellen Sie sicher, dass der Arbeitsbereich ausreichend beleuchtet ist.
• Halten Sie den Arbeitsbereich sauber, aufgeräumt, trocken und frei von anderen Materialien.
• Lassen Sie keine ungeschulten Personen mit diesem Werkzeugsatz arbeiten.
• Tragen Sie immer eine Schutzbrille und Handschuhe, wenn Sie mit dem Werkzeug arbeiten.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Spurstangen-Lehren-Satz
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 8305
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
