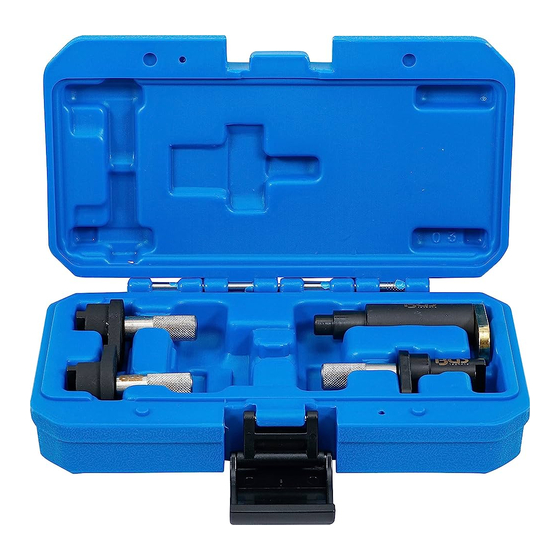

Engine timing tool set for vag 1.2l
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

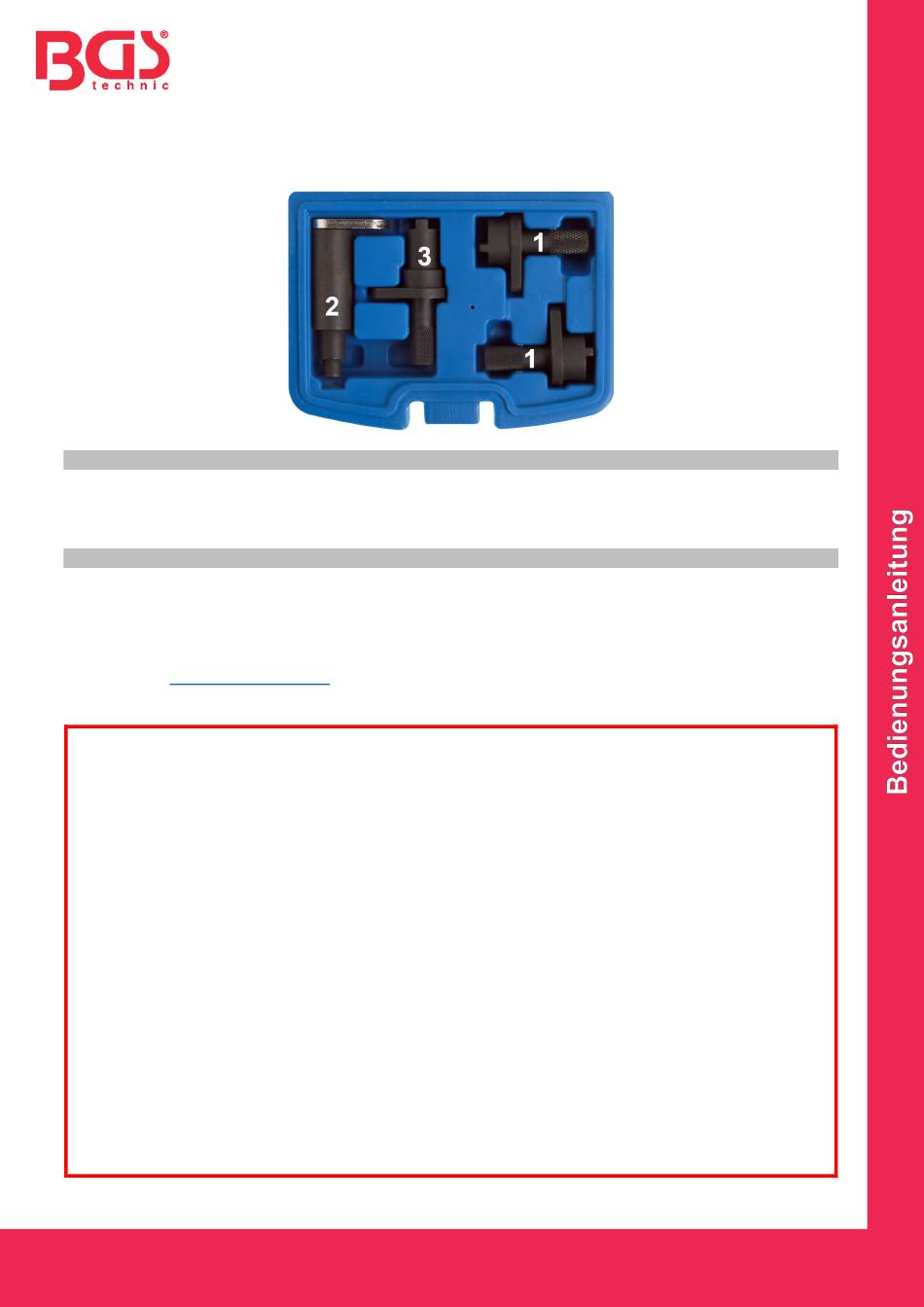

Motor-Einstellwerkzeug-Satz für VAG 1.2L
WERKZEUGE
1
Nockenwellen-Arretierung (2x), zu verwenden wie VAG OEM T10123
2
Kurbelwellen-Arretierung, zu verwenden wie VAG OEM T10121
3
Nockenwellen-Arretierung, zu verwenden wie VAG OEM T10120
VERWENDUNGSZWECK
Dieser Werkzeugsatz beinhaltet wichtige Werkzeuge zum Einstellen und Überprüfen der
Motorsteuerzeiten an Skoda Fabia, VW Polo, VW Lupo und Audi A3 mit 1.2L Motor AWY, BMD,
BBM, AZQ, BME und BZG.
Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer
Internetseite:
www.bgstechnic.com
SICHERHEITSHINWEISE
•
Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•
•
Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.
Vorsicht bei Arbeiten am laufenden Motor. Lose Kleidung, Werkzeuge und andere
•
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
•
Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen.
•
Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•
•
Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
Starten des Motors und einen dadurch entstehenden Motorschaden.
Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.
•
Entnehmen Sie bitte technische Angaben wie Drehmomentwerte, Hinweise zur
Demontage/Montage immer fahrzeugspezifischer Serviceliteratur.
Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand
•
drehen und die Steuerzeiten erneut überprüfen.
•
Drehen Sie den Motor nur in normaler Drehrichtung (im Uhrzeigersinn soweit nicht anders
angegeben)
Fixierwerkzeuge für Nocken- und Kurbelwellen niemals als Gegenhalter beim Lösen oder
•
Festziehen von Verschraubung an Riemenscheiben, Nocken- oder Kurbelwellenrädern
verwenden. Werkzeuge und Motorbauteile können dadurch beschädigt werden. Verwenden
Sie ausschließlich Werkzeuge, die für diesen Zweck geeignet sind.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 8158
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
