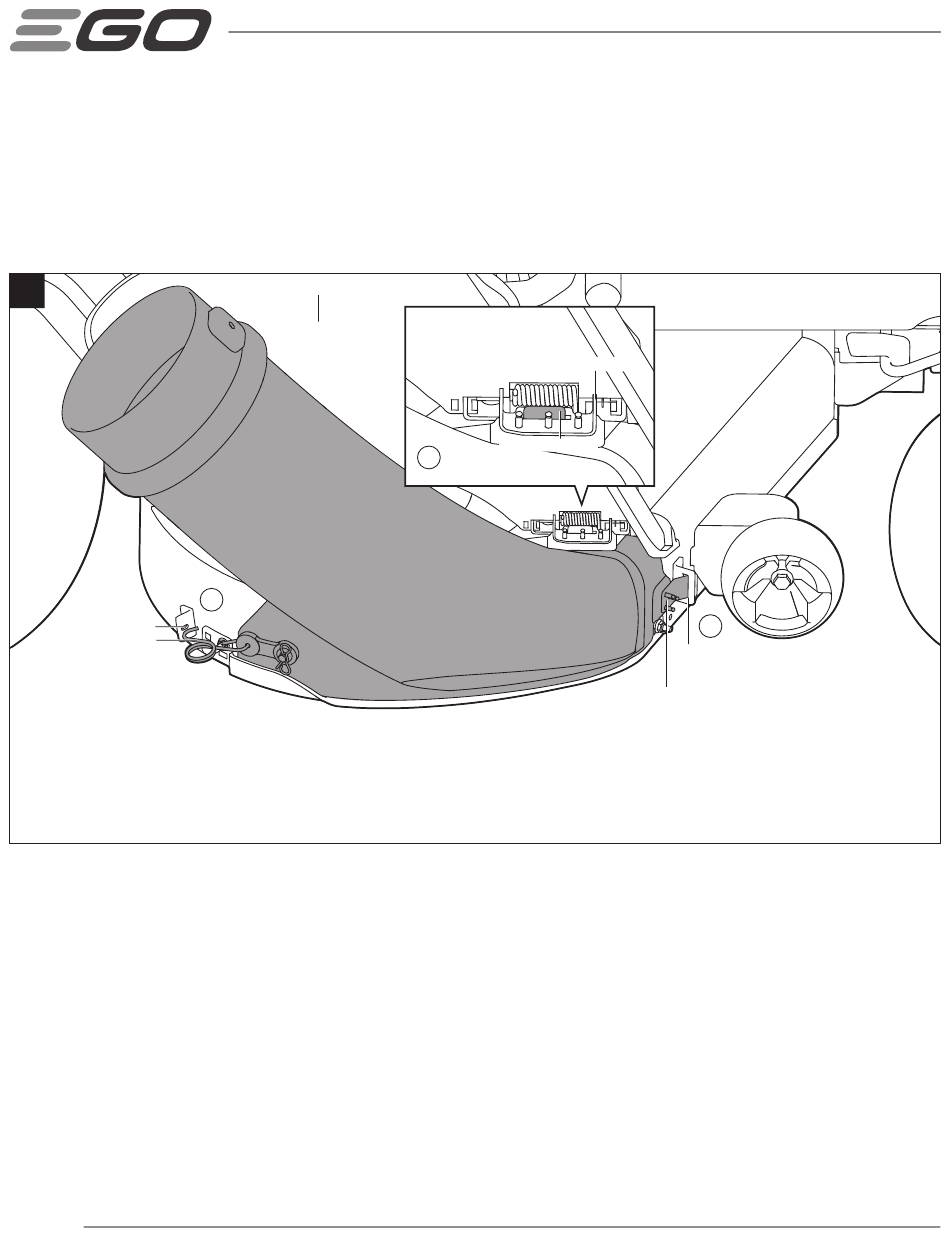

7. Avec la goulotte d'éjection latérale de la tondeuse relevée et maintenue ouverte, installez l'ensemble du tube de la
goulotte inférieure sur la tondeuse en suivant ces trois étapes (Fig. 14) :
a. Insérez la plaque de montage dans la fente d'attachement de la tondeuse.
b. Alignez la plaque de support de la tondeuse sur la fente du support de montage et insérez-la dans celle-ci.
c. Tendez le crochet à ressort pour le fixer au trou d'accrochage de la tondeuse.
14
Trou d'accrochage
Crochet à ressort
28
KIT D'ENSACHEUSE À HERBE — ABK5200
Goulotte de décharge
latérale
3
Support de montage
Plaque de support
2
1
Fente d'attachement
Plaque de montage
