Raddy WF-100C Lite User Manual

Professional wi-fi weather station
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

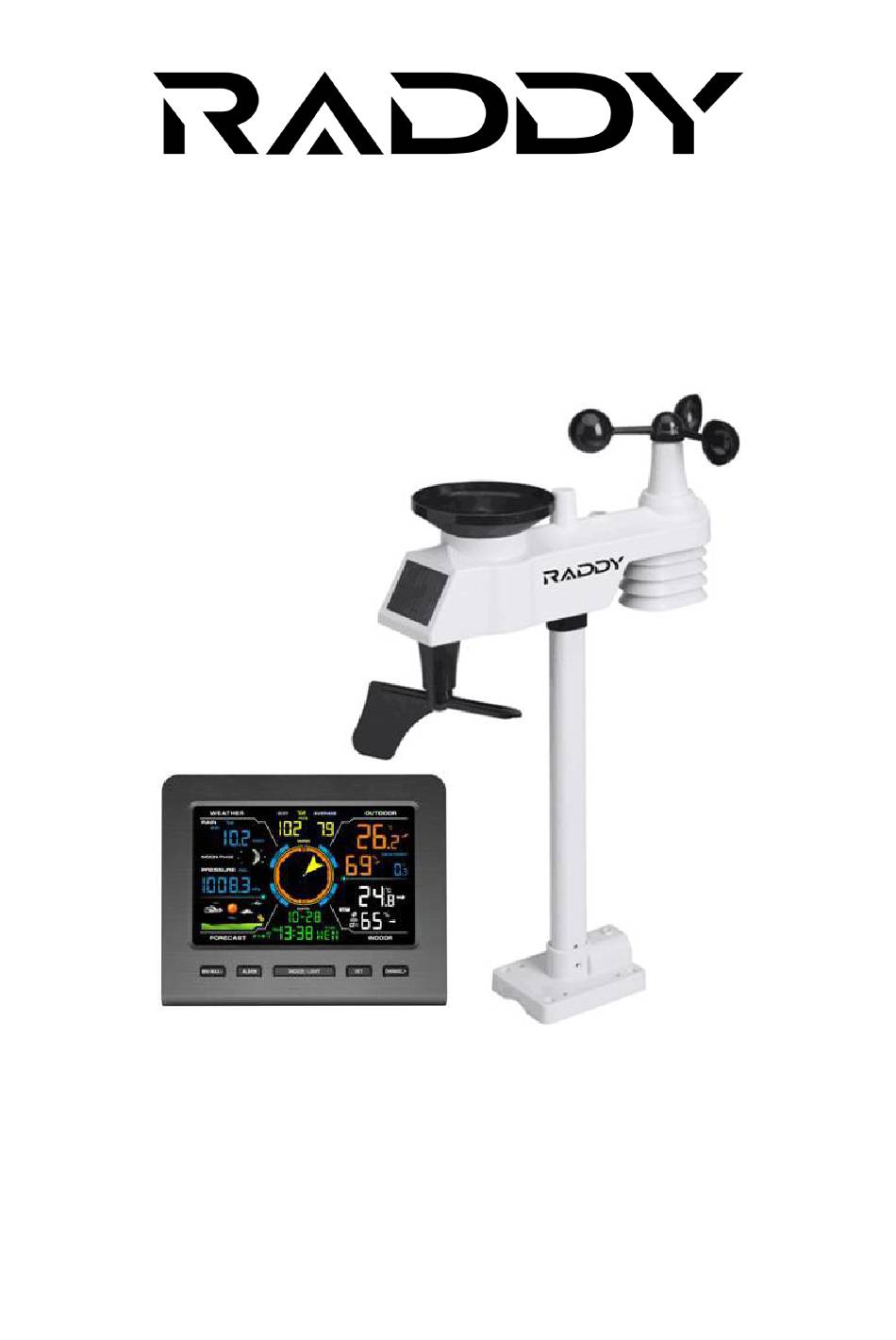

WF-100C Lite
Professional Wi-Fi Weather Station
User Manual
Website: www.iraddy.com
Email: support@iraddy.com

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Raddy WF-100C Lite

Summary of Contents for Raddy WF-100C Lite

  • Page 1 WF-100C Lite Professional Wi-Fi Weather Station User Manual Website: www.iraddy.com Email: support@iraddy.com...

  • Page 2: Table Of Contents

    Table of Contents 1. Introduction ......................3 2. Warnings ......................3 3. Getting Started ....................3 3.1 Parts List ....................3 3.2 Recommended Tools .................5 3.3 Get Ready for Installation ................5 3.3.1 Install Batteries into the Integrated Outdoor Sensor......5 3.4 Display Console ..................7 3.4.1 Layout of Display Console ..............7 3.4.2 Setup the Display Console ...............8 3.4.3 Connect the Sensors with Display Console ........9...
  • Page 3 11.2 Open the Configuration Web Page of the Display Console.......40 11.2.1 Display Console Network Settings and Weather Server Setup..40 11.2.2 Time Zone Settings................41 11.2.3 Permanently Saving Data Entered via the WF-100C Lite....42 11.3 WiFi Connection Status................... 43 12. View the Weather Station Data via Internet............43 12.1 View your weather station data on Weathercloud........43...

  • Page 4: Introduction

    Warning: Install your weather station in a high location may result in injury or death. Perform as much of the initial check out and operation. 3. Getting Started The WF-100C Lite weather station consists of one Display console, one Integrated Outdoor Sensor, and some mounting hardware. 3.1 Parts List The WF-100C Lite weather station consists of the following parts.
  • Page 5 Foot Mounting (with pole insert) Dimensions: 3.3” x 6.0” x 8.5” Mounting Bracket Back Plate (pole mount) Dimensions: 3.0” x 4.7” x 1.5” Mounting Pole Dimensions: 1.2” x 0.8” x 11.8 Screws and Nuts M3 x 29mm For pole mounting Screws and Nuts M5 x 35mm For fixing the mounting foot together with the mounting bracket plate to an...

  • Page 6: Recommended Tools

    3.2 Recommended Tools ● Precision screwdriver (for small Phillips screws) ● Compass or GPS (for wind direction calibration) ● Adjustable wrench 3.3 Get Ready for Installation Note: The solar panel could offer power for the outdoor sensor in sunlight, but also need battery-powered in dark.
  • Page 7 Install 3 AA brand new batteries (recommend using Li-ion batteries, which generally can last over 1 year) in the battery compartment. Close the battery lid. To prevent being flooded with water in the battery compartment, make sure the gasket (around the battery compartment) is properly seated in its trace prior to close the door.

  • Page 8: Display Console

    Note: If the sensor does not power up after install the batteries, press the reset button at the bottom of sensor. 3.4 Display Console 3.4.1 Layout of Display Console The display console will instantly display Temperature, Humidity, Pressure, Tendency, Moon phases, and Time, Wind speed, Wind gust, Wind direction, Rain. Note: The character contrast is best from a slightly elevated viewing angle.

  • Page 9: Setup The Display Console

    1) Wind gust display 17) WIFI network 2) Wind speed units of measure 18) Min/Max reset for 24h icon 3) Wind direction 19) Week 4) Wind speed average display 20) Date 5) - 21) Time 6) Outdoor temperature display 22) Time alarm icon 7) Outdoor temperature HI/LO alarm icon 23) Weather forecast 8) Temperature units (°F or °C)

  • Page 10: Connect The Sensors With Display Console

    2) Plug in the Display Console with adapter Note: It is recommended to plug in the power adapter to reduce the battery consumption and extend the service life. Note: If the power adapter is plugged in, BL ON will display in the Time area for three seconds when power up.

  • Page 11: Sensors Pre-Installation

    3. Verify proper operation of the indoor and outdoor temperature. Verify the indoor and outdoor temperature match closely with the console and sensor array in the same location (about 3m apart). The sensors should be within 4°F (the accuracy is ±2°F).Allow about 30 minutes for both sensors to stabilize.

  • Page 12: Final Installation Of Sensors

    90-100% 5. Final Installation of Sensors 5.1 Installation of Integrated Outdoor Sensor WF-100C Lite can be used in both the Northern and Southern Hemispheres. Prior to installation, you will need to calibrate the wind direction. *There are four alphabet letter of "N","E","S"and "W" around the wind direction, ("N"...

  • Page 13: For Southern Hemispheres (Sou) Reference

    The cardinal directions (N, S, E, W) molded on the body of the outdoor sensor are indicators for the Northern Hemisphere only. Step 1: There is a "S" indicator on the wind vane that indicates South, check the directions with the compass and align this "S" marker in the direction of South. Step 2: Console operation is set to Northern Hemispheres ( NOR in the time area) in Location division.

  • Page 14: Mounting Foot Installation

    5.1.3 Mounting Foot Installation After locate the correct direction, than start to fix the mounting foot. First mount the mounting foot on a flat, as small as possible (so as not to falsify the measured values) surface. Alternatively, you can also use the four M5 x 49mm screws and M5 nuts supplied to attach the mounting base to an existing pipe together with the rear mounting plate, or fix it on the wall with four M4 universal screw.

  • Page 15: Outdoor Sensor Installation

    5.1.5 Outdoor Sensor Installation Finally, plug the outdoor sensor onto the other end of the mounting pole and screw it accordingly with an M3 x 29mm screw and an M3 nut. 6. Low Battery Icon A low battery indicator icon is shown in the display window for Integrated Outdoor Sensor.

  • Page 16: Set (Program) Mode

    To clear the total rain, press the CHANNEL/+ or MAX/MIN/- button until total rain is displayed. The total rain will flash. Press and hold the SET button for five seconds until total rain reads 0.0. 3. Absolute Pressure and Relative Pressure. Press the CHANNEL/+ or MAX/MIN/- key to toggle between absolute pressure and relative pressure.

  • Page 17: Sensor Search Mode

    MAX/MIN/- key to toggle the wind speed units between m/s, km/h, mph, knots or bft. 11. Rainfall Units of Measure (default: mm). Press the SET key again to change the Rainfall units of measure. Press CHANNEL/+ key or MAX/MIN/- key to toggle the rainfall units between mm and inch.

  • Page 18: Snooze Mode

    It is not recommended leaving the backlight on for a long period of time when operating on batteries only, or the batteries will run down quickly. 8. Alarm Mode The WF-100C Lite includes the following alarms: 1. Time (Alarm 1 and Alarm 2) 7. Outdoor Dew Point 2.

  • Page 19: Alarm Triggered

    8.1 Alarm Triggered When an alarm condition is exceeded, the alarm icon will flash (visual) and the alarm beeper will sound (audible). To silence the beeper, press any key. 8.2 Check the Max and Min Alarms Value To view the current alarm settings, press the ALARM key to enter the alarm mode. HI AL 1 will be displayed in the date area.

  • Page 20: Alarm And Key Beeper On/Off

    Note: To prevent repetitive temperature alarming, there is a 0.5 °F tolerance band. For example, if you set the high alarm to 26.7 °F and silence the alarm, the alarm icon will continue to flash until the temperature falls below 26.2°F, at which point, the alarm will reset and must increase above 26.7 °F to activate again.

  • Page 21: Moon Phases

    Pressure is falling and the previous condition is sunny or Partly Cloudy Pressure is rising and the previous condition is cloudy. Pressure is falling and the previous condition is partly cloudy or Cloudy Pressure is rising and the previous condition is rainy.

  • Page 22: Pressure Threshold Setting

    Temperatures greater than 80°F, the heat index is displayed, as shown in the National Weather Service Heat Index Table below: When the temperature is between 40°F and 80°F, the OUT temperature is displayed (Feels Like temperature is the same as OUT temperature). 9.5 Pressure Threshold Setting The pressure threshold (the negative or positive rate of change of pressure signifying a change in the weather) can be adjusted from 2 mbar/hour to 4 mbar/hour (default...

  • Page 23: Optional Calibration Of Temperature

    Calibration is only useful when you have a known calibrated source with which you can compare the measured values of your weather station, therefore it is optional. The following contents of the sensor calibration practices, procedures, and sources, to reduce manufacturing and variance tolerances. Under no circumstances should you compare your readings with sources such as the Internet, radio, television, or newspapers.

  • Page 24: Optional Calibration Of Sensor

    Note: Humidity is a difficult parameter to measure accurately and drifts over time. The calibration feature allows you to zero out this error. To calibrate humidity, you will need an accurate source, such as a sling psychrometer or Humidipaks One Step Calibration kit.
  • Page 25 Thus, your absolute pressure may read 28.62 inHg (969 mb) at an altitude of 1000 feet (305 m), but the relative pressure is 30.00 inHg (1016 mb). The standard sea-level pressure is 29.92 in Hg (1013.2hpa). This is the average sea-level pressure around the world.
  • Page 26 Press and hold the CHANNEL/+ or MAX/MIN/- button for three seconds to increase or decrease rapidly. Press the ALARM button to reset current value. Note: The rain collector is calibrated at the factory based on the funnel diameter. The bucket tips every 0.01” of rain (referred to as resolution). The accumulated rainfall can be compared to a sight glass rain gauge with an aperture of at least 4”.

  • Page 27: Weather Server Registration Guide

    10. Weather Server Registration Guide 10.1 Sign up at WeatherCloud.net 1) Visit https://weathercloud.net/, then input a Username, Email and Password, then click “Sign up” to create your account. 2) You will receive an confirm email in your registered mailbox. 3) Check the confirm email then click “Activate your Weathercloud account”...
  • Page 28 4) Click "here" to enter the homepage of Weathercloud.net. 5) Input the sign-up email address and password to log in the weathercloud.
  • Page 29 6) Select "Create device" and input the information about your weather station and location. Blanks with red * must be filled in. (Note: Select the Model “Other”. )
  • Page 30 8) Complete the information input, then slide down to the bottom and click “Create”. 9) The device is successfully added to Weathercloud as screenshot below. Please click “Link” through the “Settings” to record the Weathercloud ID and Key information for linking your WF-100C Lite via Wi-Fi later. (Refer to 10.3)

  • Page 31: Sign Up On Wunderground.com

    10.2 Sign up on Wunderground.com 1) Visit: , and select “Join” to create a free account. https://Wunderground.com 2) Next get into the sign-up page, input a Username, Email and Password. Then Click “Sign up for free”.
  • Page 32 3) When the registration is completed successfully, will pop up the page below.
  • Page 33 4) Then log in your account with the sign-up email and password. 5) Click “My Profile”, and get into “Member Settings”. 6) Click the tab “HOME & FAVORITES” and choose the way to mark your location, then Click “Update home location”. Note: If you do not enter a location here, an attempt will be made to determine your location based on your Internet connection.
  • Page 34 7) Now that you have entered your location, you now have to make your weather station known to the website. To do this, select the "MY DEVICES" tab by clicking on it. Then click “Add New Device” 8) Select “Other” under the “Personal Weather Station”. 9) Now simply enter the address that is closest to the location of your weather station in the selection field labeled “Enter Address”.
  • Page 35 10) Once you have clicked on the button labeled "Next" below the determined location coordinates on the website, you will be asked to provide further information on the location of your weather station.
  • Page 36 Note: The blanks marked with a red "(Required)" are mandatory fields. As a rule, you do not have to change the pre-filled fields, so that it is usually sufficient to give your weather station a name. With Weather Underground you as a user must accept the conditions associated with the use of the portal by clicking "I Accept", then click “Next”.

  • Page 37: Wifi Setup Of Wf-100C Lite

    13) You have now set up your user account at Weather Underground and saved your weather station data. 11. WiFi Setup of WF-100C Lite Note:To get stable Wi-Fi, please place the distance between the router and display less than 5 meters/16 feet.

  • Page 38: Connect Your Pc To The Wi-Fi Of The Display Console

    Note: In principle, the Wi-Fi can only be used when operated with the plug-in power supply supplied. Otherwise the batteries would be used up far too quickly. 11.1.1 Connect your PC to the Wi-Fi of the Display Console In Windows, select the network settings of your WLAN card (or search for "WLAN settings"...

  • Page 39: Connect Your Iphone Or Ipad To The Wifi Of The Display Console

    11.1.3 Connect your iPhone or iPad to the WiFi of the Display Console Click the Settings icon and then click WLAN. Then connect to the “WeatherHome” WLAN network, as shown in the following figure. Your WiFi network name may be slightly different, and it will always start with “WeatherHome”.
  • Page 40 11.1.4 Connect your Android Smartphone to the Wi-Fi of the Display Console Click the Settings icon on your Android smartphone. Then select "WLAN". Now connect to the ”WeatherHome” WLAN network, as shown in the following figure. Your WiFi network name may be slightly different, and it will always start with “WeatherHome”.

  • Page 41: Open The Configuration Web Page Of The Display Console

    11.2 Open the Configuration Web Page of the Display Console Once you have connected your device to the WLAN provided by the WF-100C Lite, enter the following IP address in the address bar of any browser: http://192.168.5.1 to enter the configuration website of the display unit.

  • Page 42: Time Zone Settings

    Note: If the check box was set for the item “Automatically adjust clock for Daylight Saving Time” and the current daylight saving time is, this is indicated as “DST” (Daylight Saving Time) on the display unit above the time. Note: If you fail to connect the Wi-Fi when you choose the Internet Time Server "time.nist.gov", try another 2 servers listed under the selections.

  • Page 43: Permanently Saving Data Entered Via The Wf-100C Lite

    NZST: New Zealand Standard Zealand 11.2.3 Permanently Saving Data Entered via the WF-100C Lite Check again all the settings you have made on the configuration website of the display console. If you are sure that all information is correct, click the button labeled "SAVE"...

  • Page 44: Wifi Connection Status

    11.3 WiFi Connection Status icon is always on: When the console successfully connects to your Wi-Fi router, the Wi-Fi signal icon will show on the LCD display (located at the right of the Outdoor humidity value). icon keep flashing: If the Wi-Fi signal is not stable or the console is trying to connect to the router, the icon will flash.
  • Page 45 1) Once connected, enter the following IP address into the any browser’s address bar: http://192.168.5.1/upgrade.html 2) Then click the “Open” button. The following website will then be displayed on your browser. 3) Now click “Select File” button and select the binary file (extension “.bin”) intended for updating your display unit in the window that opens on your terminal device.

  • Page 46: Restore Factory Default

    Note: In this upgrade process only update the Wifi. The console does not reset. Once the upgrade is completed, the console will automatically exit WAP mode. 14. Restore Factory Default To reset the console to factory default (WiFi network ,Weather server and display), press and hold the MAX/MIN/- key for 3 seconds while the console is only battery- powered.

  • Page 47: Troubleshooting Guide

    B: Install the collector funnel. 2) Replace the wind, rain and thermo-hygrometer sensor batteries every 1-2 years Troubleshooting Guide Problem Solution Wireless remote not If any of the sensor communication is lost, dashes (--.-) reporting in to will be displayed on the screen. To reacquire the signal, console.
  • Page 48 Install a fresh set of batteries in the remote thermo- hygrometer. For cold weather environments, install lithium batteries. Make sure the remote sensors are not transmitting through solid metal (acts as an RF shield), or earth barrier (down a hill). Move the display console around electrical noise generating devices, such as computers, TVs and other wireless transmitters or receivers.

  • Page 49: Specifications

    Data not reporting to 1. Confirm your password or key is correct. It is www.wunderground. the password you registered on com or Wunderground.com. Your Wunderground.com www.weathercloud.n password cannot begin with a non-alphanumeric character (a limitation of Wundeground.com, not the station). Example, $worknet is not a valid password, but worknet$ is valid.

  • Page 50: Wireless Specifications

    17.2 Wireless Specifications Wireless Transmit Range (in open air) 100m Frequency 433 MHz Integrated Outdoor Sensor Data Update 16 seconds Period 17.3 Power Consumption Item Power Source Battery life 3xAAA 1.5V Alkaline or Over 12 months (Should Lithium batteries (not place the location less Display Console included)
  • Page 51 WF-100C LITE Professionelle WLAN-Wetterstation Benutzerhandbuch Website: www.iraddy.com Email: support@iraddy.com...
  • Page 52 Inhaltsverzeichnis 1. Einführung........................54 2. Warnhinweise......................54 3. Erste Schritte.......................54 3.1 Lieferumfang..................... ..54 3.2 Benötigtes Werkzeug..................56 3.3 Vorbereiten der Sensorbaugruppe..............56 3.3.1 Batterien in die Sensorbaugruppe einlegen........57 3.4 Anzeigeeinheit....................59 3.4.1 Layout der Anzeigeeinheit..............59 3.4.2 Einstellung der Anzeigeeinheit.............. 61 3.4.3 Überprüfung des ordnungsgemäßen Betriebs der Sensoren..63 4.
  • Page 53 11.1 Eigene Wetterstationsdaten auf weathercloud abrufen......105 11.2 Eigene Wetterstationsdaten auf Weather Underground abrufen... 105 12. WAP WLAN der WF-100C LITE................106 12.1 Verbinden Sie Ihr Endgerät mit dem WLAN der Anzeigeeinheit.... 106 12.1.1 Verbinden Sie Ihren PC mit dem WLAN der Anzeigeeinheit..107 12.1.2 Verbinden Sie Ihren MAC mit dem WLAN der Anzeigeeinheit..
  • Page 54 12.2 Konfigurations-Webseite der Anzeigeeinheit aufrufen......110 12.2.1 Einstellungen der Anzeigeeinheit auf der Konfigurations-Webseite vornehmen....................... 110 12.2.2 Einstellung der Zeitzone..............112 12.2.3 Über das Webinterface der WF-100C LITE eingegebene Daten dauerhaft speichern..................113 12.3 Status der WLAN-Verbindung..............114 13. Aktualisieren der Firmware auf der Anzeigeeinheit........114 13.1 Zunächst mit WLAN der Anzeigeeinheit verbinden........

  • Page 55: Einführung

    1. Einführung Vielen Dank, dass Sie sich für den Kauf der Raddy WF-100C LITE Professional WLAN Funkwetterstation entschieden haben. Die folgende Bedienungsanleitung enthält Schritt-für-Schritt-Anweisungen zur Installation, zum Betrieb sowie zur Fehlerbehebung. 2. Warnhinweise Warnung: Jedes metallische Objekt kann einen Blitzschlag anziehen, so auch die Montagestange Ihrer Wetterstation.
  • Page 56 Abbildung Beschreibung Anzahl Sensorbaugruppe mit integriertem Sender Abmessungen: 150mm x 330mm x 280mm (B x L x H) Montagefuss mit Aufnahme für Montagestange Abmessungen: 84mmx 152mm x 216mm rückwärtige Montageplatte für Befestigung an einer Stange X 2 Abmessungen: 76mm x 102mm x 38mm Montagestange Abmessungen: 30mm x 20mm x 300mm...

  • Page 57: Benötigtes Werkzeug

    Abbildung Beschreibung Anzahl Universalschrauben M4 x 35mm Länge für Befestigung des Montagefusses auf einer Holzoberfläche, oder zusammen mit optionalen Dübeln auf Stein oder Beton Benutzerhandbuch Steckernetzteil, 100…240V AC, 5V DC, Hohlstecker 3.2 Benötigtes Werkzeug ● Präzisionsschraubendreher (für kleine Kreuzschlitzschrauben) ● Kompass oder GPS (zur Kalibrierung der Windrichtung) ●...

  • Page 58: Batterien In Die Sensorbaugruppe Einlegen

    3.3.1 Batterien in die Sensorbaugruppe einlegen Suchen Sie hierzu die Batteriefachabdeckung an der Sensorbaugruppe, drücken Sie darauf und öffnen Sie das Batteriefach, wie in nachfolgenden Abbildungen gezeigt.
  • Page 59 Entfernen Sie den Deckel des Batteriefachs auf der Rückseite des Sensors, indem Sie die Verriegelungsschraube entfernen, wie in der folgenden Abbildung dargestellt. Legen Sie 3 frische Batterien vom Typ AA (Mignon) in das Batteriefach ein, wie der nächsten Abbildung gezeigt. Wir empfehlen die Verwendung von Li-Ionen-Batterien (nicht LiIon-Akkus!), die in der Regel länger als 1 Jahr halten und oftmals über einen deutlich erweiterten Arbeitstemperaturbereich verfügen.

  • Page 60: Anzeigeeinheit

    Setzen Sie den Deckel des Batteriefachs wieder ein und drücken Sie ihn fest. Schließen Sie das Batteriefach. Um zu verhindern, dass Wasser in das Batteriefach eindringt, vergewissern Sie sich, dass die Dichtung (um das Batteriefach) richtig in ihrer Rille sitzt, bevor Sie die Klappe schließen. Drehen Sie die Verriegelungsschraube wieder vollständig ein.
  • Page 61 Hinweis: Die Abbildung zeigt die Anzeigeeinheit wobei alle Segmente aktiviert sind. Dies dient nur zu Beschreibungszwecken und wird im normalen Betrieb so nie der Fall sein. 1) Anzeige der Windböen 15) Anzeige der Innenraumtemperatur 2) Maßeinheit für die Windgeschwindigkeit 16) Anzeige der Innenluftfeuchtigkeit 3) Windrichtung 17) WIFI-Netzwerk 4) Anzeige der durchschnittlichen...

  • Page 62: Einstellung Der Anzeigeeinheit

    3.4.2 Einstellung der Anzeigeeinheit Um den Batterieverbrauch zu reduzieren wird empfohlen, das mitgelieferte Steckernetzteil zu verwenden. Hinweis: Die Sensorbaugruppe sowie weitere Thermo-Hygrometer-Sensoren müssen vor dem Einschalten der Anzeigeeinheit durch Einlegen entsprechender Batterien mit Spannung versorgt und aktualisiert werden, da die Anzeigeeinheit sonst eine Zeitüberschreitung bei der Suche nach den Funk-Sensoren verursacht.
  • Page 63 Setzen Sie den Batteriefachdeckel wieder ein, klappen Sie den Tischständer aus und stellen Sie die Anzeigeeinheit in eine aufrechte Position. Das Gerät zeigt sofort Innentemperatur, Luftfeuchtigkeit, Druck, Tendenz, Mondphase und Uhrzeit an. Die Windgeschwindigkeit, Windböen, Windrichtung, Niederschlag, UV/Sonnenlicht, Thermo-Hygrometer-Sensor, Außentemperatur sowie Luftfeuchtigkeit werden innerhalb weniger Minuten auf dem Display aktualisiert.

  • Page 64: Überprüfung Des Ordnungsgemäßen Betriebs Der Sensoren

    Hinweis: Wenn das Steckernetzteil eingesteckt ist, wird beim Einschalten für drei Sekunden BL ON im Zeitbereich angezeigt. Umgekehrt wird, wenn der Netzadapter nicht eingesteckt ist, AC OFF sowie das Symbol wird angezeigt. 3.4.3 Überprüfung des ordnungsgemäßen Betriebs der Sensoren Mit den folgenden Schritten überprüfen Sie den ordnungsgemäßen Betrieb der Sensoren vor der Installation der Sensorbaugruppe.

  • Page 65: Installation Der Wetterstation

    4. Installation der Wetterstation 4.1 Installationsvorbereitungen Vorrübergehender Betrieb: Bevor Sie Ihre Wetterstation am endgültigen Standort installieren, empfehlen wir, die Wetterstation eine Woche lang an einem temporären, leicht zugänglichen Ort zu betreiben. So können Sie alle Funktionen ausprobieren, sich von der ordnungsgemäßen Funktion überzeugen und sich mit der Wetterstation und den Kalibrierverfahren vertraut machen.
  • Page 66 eine störungsfreie, drahtlose Kommunikation erfordern die nachfolgenden Punkte Ihre Beachtung. 1. Elektro-Magnetische Interferenzen (EMI). Betreiben Sie die Anzeigeeinheit in einigen Metern Entfernung von Fernsehern, Monitoren oder PCs. 2. Radio-Frequenz Interferenzen (RFI). Sofern Sie andere auf 433MHz arbeitende Geräte haben und die Kommunikation der Sensoren häufig unterbrochen ist, versuchen Sie, diese anderen Geräte übergangsweise zur Fehlersuche auszuschalten.

  • Page 67: Endgültige Installation Der Sensoren

    5. Endgültige Installation der Sensoren 5.1 Installation der Sensorbaugruppe Die WF-100C LITE Wetterstation kann sowohl in den nördlichen als auch in den südlichen Hemisphären eingesetzt werden. Nördliche Hemisphären Südliche Hemisphären Vor der Installation müssen Sie die Windrichtung festlegen. 5.1.1 Nördliche Hemisphären (NOR).

  • Page 68: Südliche Hemisphären (Sou)

    Standort (Standardwert: Nördliche Hemisphäre) Drücken Sie die SET-Taste erneut, um zwischen einem Standort auf der Nordhalbkugel der Erde (Nördliche Hemisphäre) und einem auf der Südhalbkugel zu wechseln. Drücken Sie die Taste CHANNEL/+ oder die Taste MAX/MIN/-, um Nördlicher Hemispähre (NORth, engl. Norden, ) und Südlicher Hemisphäre (SOUth, engl.

  • Page 69: Installation Der Halterung

    Schritt 2: Stellen Sie in der Anzeigeeinheit den Standort auf „Südliche Hemisphäre“ ein. Im Zeitbereich der Anzeigeeinheit wird dauerhaft „SOU“ angezeigt. Die Anzeigeeinheit muss in den Standorteinstellungen so eingestellt werden, dass die Richtungen auf dem Sensor mit der tatsächlichen Richtung übereinstimmen. Wenn der Windrichtungssensor bei der Installation nicht korrekt positioniert wird, kommt es zu einem permanenten Windrichtungsfehler von ca.

  • Page 70: Montage Des Mastes

    5.1.4 Montage des Mastes Dann führen Sie den Montagemast in die passende Ausnehmung der Montageplatte. Schrauben Sie beides mit den M3 x 29mm Schrauben sowie den passenden M3 Muttern zusammen.

  • Page 71: Installation Des Aussensensors

    5.1.5 Installation des Aussensensors Zuletzt stecken Sie den Aussensensor an das andere Ende des Montagemastes und verschrauben Sie ihn dementsprechend mit einer Schraube M3 x 29mm und einer M3 Mutter. 6. Symbol für schwache Batterie Bei schwacher Batterie der Sensorbaugruppe wird auf der Anzeigeeinheit ein entsprechendes Symbol angezeigt.

  • Page 72: Programmiermodus

    7.1.1 Uhrzeit, Uhrzeit/Woche sowie Sekunde Drücken Sie die Taste CHANNEL/+ oder MAX/MIN/-, um zwischen Uhrzeit, Uhrzeit/Woche und Sekunde umzuschalten 7.1.2 Niederschlag Drücken Sie die Taste CHANNEL/+ oder MAX/MIN/-, um zwischen 1h, 24h, Woche, Monat und Gesamt umzuschalten. Um den Wert der Gesamtniederschlagsmenge zu löschen, drücken Sie die Taste CHANNEL/+ oder MAX/MIN/-, bis der Gesamtniederschlag angezeigt wird.
  • Page 73 7.2.4 Datumsformat (Standardwert: D-M) Drücken Sie die SET-Taste erneut, um das Format von Tag und Monat einzustellen. Drücken Sie die Taste CHANNEL/+, um zwischen einer Darstellung im Format „M-D“ und der im Format „D-M“ zu wechseln. 7.2.5 Monat ändern Drücken Sie die SET-Taste erneut, um den Kalendermonat einzustellen. Drücken Sie die Taste CHANNEL/+ oder die Taste MAX/MIN/-, um den Monat einzustellen.

  • Page 74: Sensorsuchmodus

    7.2.14 Einstellung der Wettersymbole (Standardwert: „Teilweise bewölkt“) Drücken Sie die SET-Taste erneut, um das initiale Wettersymbol zu ändern. Drücken Sie die Taste CHANNEL/+ oder die Taste MAX/MIN/-, um das initiale Wettersymbol von „Sonnig“, „Bewölkt“, „Teilweise bewölkt“ oder „Regnerisch“ auszuwählen. (Detaillierte Informationen zu diesem Punkt finden Sie auch im Kapiteln 9.2) 7.2.15 Standort (Standardwert: Nördliche Hemisphäre) Drücken Sie die SET-Taste erneut, um zwischen einem Standort auf der...

  • Page 75: Min-Werte Anzeigen Sowie Löschen

    7.4.2 MIN-Werte anzeigen sowie löschen Drücken Sie erneut die Taste MAX/MIN/- (nicht gedrückt halten), das MIN-Symbol wird angezeigt. Drücken Sie die SET-Taste, um die Min-Werte des Luftdrucks (ABS oder REL), der Außentemperatur/Luftfeuchtigkeit (Temperatur, Taupunkt oder gefühlte Temperatur), der Innentemperatur/Luftfeuchtigkeit anzuzeigen. Drücken Sie die Taste MAX/MIN/- für die Dauer von 3 Sekunden, um alle Minimalwerte zu löschen.

  • Page 76: Alarmierungsmodus

    Hintergrundbeleuchtung über einen längeren Zeitraum eingeschaltet zu lassen, wenn das Gerät nur mit Batterien betrieben wird, da die Batterien ansonsten zu schnell verbraucht sind. 8. Alarmierungsmodus Die WF-100C LITE verfügt über nachfolgende Alarme:  Zeit (Alarm 1 und Alarm 2)  Windböe  Durchschnittliche Windgeschwindigkeit ...

  • Page 77: Setzen Von Alarmbedingungen

    Drücken Sie jederzeit die SNOOZE/LIGHT-Taste, um in den Normalmodus zurückzukehren. 8.3 Setzen von Alarmbedingungen Drücken Sie die ALARM-Taste, um in den Alarmmodus zu gelangen. Anschließend halten Sie die SET-Taste für drei Sekunden gedrückt. Der erste Alarmparameter beginnt zu blinken (Alarmstunde). Um die Alarmeinstellung zu speichern und mit dem nächsten Alarmparameter fortzufahren, drücken Sie jeweils die SET-Taste (nicht gedrückt halten).

  • Page 78: Alarm- Und Tastendruck-Piepser

    23 Alarm für hohe Innenraum-Luftfeuchtigkeit 24 Alarm für trockene Innenraum-Luftfeuchtigkeit Hinweis: Um wiederholte Temperaturalarme zu vermeiden, gibt es ein Toleranzband von ± 1°C. Wenn Sie z. B. den hohen Alarm auf 26,7 °C einstellen und den Alarm stummschalten, blinkt das Alarmsymbol weiter, bis die Temperatur unter 25,7 °C fällt.

  • Page 79: Wettersymbole

    9.2 Wettersymbole Wetterlage Pictogramm Beschreibung Der Luftdruck steigt an, und der Sonnig bisherige Zustand ist teilweise bewölkt. Der Luftdruck fällt und die vorherige Wetterlage war sonnig. Teilweise oder bewölkt Der Luftdruck steigt und die vorherige Wetterlage war bewölkt. Der Luftdruck fällt und die vorherige Wetterlage war teilweise bewölkt.

  • Page 80: Gefühlte Temperatur

    9.4 Gefühlte Temperatur 9.4.1 Gefühlte Temperatur Die gefühlte Temperatur ist eine Kombination aus Hitzeindex und Windkühle. Bei Temperaturen unter 40°F (4°C) wird die Windkühle angezeigt, wie in der nachfolgenden Windchill-Tabelle des „National Weather Service“ dargestellt: Bei Temperaturen über 80°F (26°C) wird der Hitzeindex angezeigt, wie in der nachstehenden Hitzeindex-Tabelle des nationalen Wetterdienstes dargestellt:...

  • Page 81: Triggerschwelle Für Änderungen Des Luftdrucks

    Wenn die Temperatur zwischen 40°F (4°C) und 80°F (26°C) liegt, wird die Außentemperatur angezeigt (die gefühlte Temperatur ist dann mit der Außentemperatur identisch). 9.5 Triggerschwelle für Änderungen des Luftdrucks Die Triggerschwelle für Änderungen des Luftdrucks (die negative oder positive Änderungsrate des Luftdrucks, die eine Wetteränderung anzeigt) kann auf 2 mbar/Stunde oder 4 mbar/Stunde eingestellt werden (Standardwert: 2 mbar/Stunde).

  • Page 82: Optionale Kalibrierung Der Luftfeuchtigkeit

    Innentemperatur beginnt zu blinken. Drücken Sie die Taste CHANNEL/+ oder die Taste MAX/MIN/-, um den auf der Anzeigeeinheit angegebenen Temperaturwert (in 0,1°C Schritten) nach oben oder unten zu korrigieren. Drücken Sie die Taste CHANNEL/+ oder die Taste MAX/MIN/- hingegen länger, so erfolgt eine schnellere Änderung des angezeigten Wertes. Durch Betätigen der ALARM-Taste wird wieder der ursprüngliche Wert des Funk- Sensors übernommen.
  • Page 83 Wort CAL erscheint am unteren Rand des Bildschirms. Kalibrierung des absoluten Luftdrucks Der Offset des absoluten Luftdrucks beginnt zu blinken. Der Standard-Offset ist 0,0hPa. Drücken Sie die Taste CHANNEL/+ oder MAX/MIN/-, um den Offset des absoluten Luftdrucks um 0,1hPa zu erhöhen oder zu verringern. Halten Sie die Taste CHANNEL/+ oder die Taste MAX/MIN/- drei Sekunden lang gedrückt, um den Wert schnell zu erhöhen oder zu verringern.
  • Page 84 der an Ihrem Standort herrschen würde, wenn er sich auf Meereshöhe befände) in der Regel höher als Ihr gemessener Druck. So kann Ihr absoluter Luftdruck in einer Höhe von 305m nur 969hPa betragen, der relative Luftdruck ist hingegen 1016hPa. Der Standarddruck auf Meereshöhe beträgt 1013,2 hPa. Dies ist der durchschnittliche Luftdruck auf Meereshöhe auf der ganzen Welt.
  • Page 85 Zusätzlich zu den Herausforderungen bei der Installation verschleißen die Lager des Windgeschwindigkeitsmessers (wie jedes bewegliche Teil) mit der Zeit. Um diesen Verschleiß zu korrigieren, kann der Korrekturwert erhöht werden, bis die Windbecher ersetzt werden müssen. Ohne eine kalibrierte Quelle ist die Windgeschwindigkeit eine schwer messbare Größe.
  • Page 86 Standardw Bedienung* Modus Settings Drücken Sie CHANNEL/+ oder MAX/MIN/-, um den angezeigten Wert des absoluten Luftdrucks [SET] + nach oben oder unten zu [ALARM] korrigieren. Absoluter Barometer- gleichzeitig Hinweis: Beachten Sie, dass Sie 0.00 Offset für 5 den Absoluten Luftdruck Sekunden normalerweise nie kalibrieren, es sei denn, Sie haben eine spezielle...

  • Page 87: Nutzung Von Wetterportalen

    10. Nutzung von Wetterportalen Mittlerweile gibt es eine Vielzahl von Wetterportalen. Einige davon ermöglichen es dem Benutzer sogar, die Daten ihrer eigenen Wetterstation an das Portal zu übertragen und somit für andere zugänglich zu machen. Die bekanntesten Vertreter dieser Gattung sind Weathercloud sowie WeatherUnderground (oftmals auch nur mit WU bezeichnet).
  • Page 88 Nun werden Sie aufgefordert einen Benutzernamen (Username), Ihre E-Mail-Adresse (Email) sowie ein beliebiges Passwort (Password) einzugeben. Diese, von Ihnen eingegebenen Daten benötigen Sie zukünftig, um sich am Wetterportal anzumelden. Achten Sie daher darauf, dass das von Ihnen gewählte Passwort sich insbesondere von dem Passwort Ihres E-Mail-Anbieters unterscheidet.
  • Page 89 In Ihrem Posteingang sollten Sie nun eine entsprechende E-Mail vorfinden.
  • Page 90 Klicken Sie auf die mit „Activate your Weathercloud account“ bezeichnete Schaltfläche der E-Mail. Daraufhin öffnet sich ein Browserfenster. Darin wird Ihnen bestätigt, dass Ihr Benutzerkonto nunmehr erfolgreich angelegt wurde.
  • Page 91 Klicken Sie nun auf die Schaltfläche „Sign In“ um sich mit Ihren Benutzerdaten am Wetterportal anzumelden. Geben Sie hierzu die zuvor gemachten Angeben in die entsprechenden Felder ein und klicken Sie anschließend auf die große Schaltfläche „Sign In“ unterhalb der Eingabefelder.
  • Page 92 Hinweis: Bei den mit einem roten * gekennzeichneten Feldern handelt es sich um Pflichtfelder. Hinweis: Sofern Sie die WF-100C LITE noch nicht in der Liste möglicher Wetterstationen finden können, wählen Sie eine beliebige, andere Wetterstation (Model). Verfahren Sie in gleicher Art und Weise mit der Art der Station (Link type).
  • Page 93 Daraufhin öffnet sich ein Popup. Das Kreuz in der Mitte des PopUps soll nun den Startort Ihrer Wetterstation markieren. Nutzen Sie die mit „+“ sowie „-“ bezeichneten Schaltflächen um in der angezeigten Landkarte herein- oder herauszuzoomen. Bei gedrückter Maustaste können sie das Kreuz auf der Karte verschieben. Zoomen Sie dabei so nah wie möglich an den Standort Ihrer Wetterstation heran.
  • Page 94 Schließen Sie die Ermittlung der Standortkoordinaten Ihrer Wetterstation mit einem Klick auf die Schaltfläche „Done“ ab. Daraufhin werden die ermittelten Koordinaten automatisch in die Felder für Breiten- sowie Längengrad (Latitude, Longitude) übernommen.
  • Page 95 Klicken Sie nun abschließend auf die mit „Create“ bezeichnete Schaltfläche.
  • Page 96 Ihre Wetterstation wurde erfolgreich bei weathercloud angelegt. Damit Ihre Wetterstation die gewonnenen Wetterdaten zukünftig an das Wetterportal übertragen kann, benötigen Sie für Ihre Wetterstation sowohl eine „Weathercloud ID“ als auch einen „Key“. Beides erhalten Sie automatisch per E-Mail. Sollte Ihnen jedoch diese E-Mail abhandengekommen sein, klicken Sie auf der entsprechenden Web-Seite von weathercloud bei den Daten Ihrer Wetterstation einfach auf „Settings“...

  • Page 97: Registrieren Sie Sich Bei Wunderground.com

    Hinweis: Notieren Sie sich sorgfältig den Inhalt der beiden Felder (kopieren Sie sich den Inhalt zur späteren Verwendung gegebenenfalls per Cut&Paste in eine Datei). Sowohl „Weathercloud ID“ als auch „Key“ müssen über das Webinterface der Anzeigeeinheit in dieser hinterlegt werden. Ansonsten können von Ihrer Wetterstation keine Daten an weathercloud übertragen werden.
  • Page 98 dieser Daten gemäß der „Terms of Use“ zustimmen. Klicken Sie nach Eingabe der Daten auf die Schaltfläche „Sign up for free“ unterhalb der Eingabefelder. Die von Ihnen eingegebenen Daten benötigen Sie zukünftig, um sich am Wetterportal anzumelden. Achten Sie daher darauf, dass das von Ihnen gewählte Passwort sich insbesondere von dem Passwort Ihres E-Mail-Anbieters unterscheidet.
  • Page 99 Klicken Sie zum Schließen des PopUps auf den Schriftzug „X CLOSE“ in der rechten, oberen Ecke des PopUps. Sie sind nun bereits am Portal angemeldet. Wenn Sie sich hingegen zukünftig am Portal anmelden, so müssen Sie zunächst auf den Schriftzug „Log In“ klicken und anschließend die bei der Anmeldung angegebene E-Mail-Adresse (Email) sowie das vereinbarte Passwort (Password) eingeben und anschließend auf die Schaltfläche „Sign In“...
  • Page 100 Sobald Sie angemeldet sind, klicken Sie nun zunächst auf den Schriftzug „My Profile“. Wählen Sie nun anschließend den Reiter „HOME & FAVORITES“ aus um Ihren Standort festzulegen. Klicken Sie nun auf den Knopf vor dem Schriftzug „Select home location“. Daraufhin öffnet sich neben dem Feld eine Eingabefeld.
  • Page 101 Schaltfläche „Add New Device“. Wählen Sie nun in dem mit „Select device hardware“ bezeichneten Auswahlfeld den Typ Ihrer Wetterstation (Personal Weather Station) aus. Sofern Sie die Raddy WF- 100C LITE noch nicht in der Liste möglicher Wetterstationen finden können, wählen Sie bitte „other“...
  • Page 102 Geben Sie nun in dem mit „Enter Address“ beschrifteten Auswahlfeld einfach die Postanschrift ein, die dem Standort Ihrer Wetterstation am nächsten käme. Die im Hintergrund arbeitende Datenbank ermittelt automatisch den zugehörigen Stadtteil und zeigt den Standort auf einer kleinen Karte an.
  • Page 103 Sobald Sie auf der Webseite unterhalb der ermittelten Standortkoordinaten auf die mit „Next“ beschriftete Schaltfläche geklickt haben, werden Sie aufgefordert, weitere Angaben zum Standort Ihrer Wetterstation zu machen.
  • Page 104 Hinweis: Bei den mit einem roten „(Required)“ gekennzeichneten Feldern handelt es sich um Pflichtfelder. Die bereits vorbelegten Felder müssen Sie in der Regel nicht ändern, sodass es meist genügt, Ihrer Wetterstation noch einen Namen zu geben. Auch bei Weather Underground müssen Sie als Benutzer die mit der Nutzung des Portals verbundenen Bedingungen („You Make Our Forecasts More Accurate, We Respect Your Privacy“) akzeptieren indem Sie auf den Knopf links neben „I Accept“...
  • Page 105 Hinweis: Notieren Sie sich sorgfältig den Inhalt der beiden Felder (kopieren Sie sich den Inhalt zur späteren Verwendung gegebenenfalls per Cut&Paste in eine Datei). Sowohl „Station ID“ als auch „Station Key“ müssen über das Webinterface der Anzeigeeinheit in dieser hinterlegt werden. Ansonsten können von Ihrer Wetterstation keine Daten an Weather Underground übertragen werden.

  • Page 106: Ansicht Der Wetterstationsdaten Über Das Internet

    11. Ansicht der Wetterstationsdaten über das Internet 11.1 Eigene Wetterstationsdaten auf weathercloud abrufen Um die von Ihrer eigenen Wetterstation gewonnenen Daten auf dem Portal von weathercloud.net abzurufen melden Sie sich mit Ihrer E-Mail-Adresse und dem zuvor gewählten Passwort bei https://weathercloud.net/ an. Nach erfolgter Anmeldung werden Sie automatisch zu den Wetterdaten Ihrer Wetterstation geleitet (sofern diese in letzter Zeit bereits Daten an weathercloud übertragen hat).

  • Page 107: Wap Wlan Der Wf-100C Lite

    12. WAP WLAN der WF-100C LITE 12.1 Verbinden Sie Ihr Endgerät mit dem WLAN der Anzeigeeinheit Wenn Sie Anzeigeeinheit zum ersten Mal einschalten (über das mitgelieferte Steckernetzteil mit Spannung versorgt) oder die Taste MAX/MIN/- im Normalmodus drei Sekunden lang gedrückt halten, blinkt das WLAN-Symbol (rechts neben der Anzeige für die Außenluftfeuchtigkeit)

  • Page 108: Verbinden Sie Ihren Pc Mit Dem Wlan Der Anzeigeeinheit

    12.1.1 Verbinden Sie Ihren PC mit dem WLAN der Anzeigeeinheit Wählen Sie unter Windows die Netzwerkeinstellungen Ihrer WLAN-Karte (oder suchen Sie unter Windows nach "WLAN -Einstellungen“) und stellen Sie eine Verbindung zum WLAN-Netzwerk „Weatherhome“ her. Ihr WLAN-Netzwerkname kann etwas anders lauten, beginnt aber immer mit „WeatherHome“.

  • Page 109: Verbinden Sie Ihren Mac Mit Dem Wlan Der Anzeigeeinheit

    12.1.2 Verbinden Sie Ihren MAC mit dem WLAN der Anzeigeeinheit Klicken Sie zunächst auf das Symbol Einstellungen und dann auf Netzwerk . Verbinden Sie sich anschließend mit dem WLAN-Netzwerk „WeatherHome“, wie in nachfolgender Abbildung dargestellt. Ihr WLAN-Netzwerkname kann etwas anders lauten, beginnt aber immer mit „WeatherHome“.

  • Page 111: Verbinden Sie Ihr Android Smartphone Mit Dem Wlan Der Anzeigeeinheit

    Netzwerkname kann etwas anders lauten, beginnt aber stets mit „WeatherHome“. 12.2 Konfigurations-Webseite der Anzeigeeinheit aufrufen Sobald Sie Ihr Endgerät mit dem von der WF-100C LITE zur Verfügung gestellten WLAN verbunden haben, geben Sie die folgende IP-Adresse in die Adressleiste eines beliebigen Browsers ein: http://192.168.5.1 um die Konfigurations-Webseite der Anzeigeeinheit aufzurufen.
  • Page 112 Network SSID Ihres vorhandenen WLAN (kann ausgewählt werden sofern nicht „hidden“) Password Passwort zur SSID Ihres vorhandenen WLAN Upload wunderground.com Box anklicken um die wunderground.com- Einstellungen zu aktivieren Von Weather Underground für Ihre Wetterstation vergebene ID (zB IGLADB23) Password Von Weather Underground für vorgenannte ID vergebenes Passwort Upload weathercloud.net Box anklicken um die weathercloud.net -...

  • Page 113: Einstellung Der Zeitzone

    12.2.2 Einstellung der Zeitzone Angabe der lokalen Zeitabweichung von der Weltzeit (UTC) oder auch Greenwich Mean Time (GMT) genannt. Die folgende Tabelle enthält Zeitzonen auf der ganzen Welt. Orte in der östlichen Hemisphäre sind positiv, Orte in der westlichen Hemisphäre sind negativ. Abweichung (in Stunden) Zeitzone...

  • Page 114: Über Das Webinterface Der Wf-100C Lite Eingegebene Daten Dauerhaft Speichern

    IDLE: International Date Line East NZST: New Zealand Standard Wellington (Neuseeland) Time 12.2.3 Über das Webinterface der WF-100C LITE eingegebene Daten dauerhaft speichern Überprüfen Sie nochmals alle von Ihnen gemachten Einstellungen auf der Konfigurations-Webseite der Anzeigeeinheit. Wenn Sie sicher sind, dass alle Angaben korrekt sind, klicken Sie zur Bestätigung auf die mit "SAVE"...

  • Page 115: Status Der Wlan-Verbindung

    Sobald die Speicherung der Einstellungen abgeschlossen ist, wird der WAP-Modus der Anzeigeeinheit automatisch beendet. 12.3 Status der WLAN-Verbindung Sobald die Anzeigeeinheit der WF-100C LITE erfolgreich eine Verbindung zu Ihrem WLAN -Router herstellen konnte, wird hört Wi-Fi-Symbol auf dem LCD-Display (rechts neben dem Wert der Außenluftfeuchtigkeit) auf zu blinken und wird dauerhaft angezeigt.
  • Page 116 Klicken Sie anschließend auf die mit „Open“ beschriftete Schaltfläche. Daraufhin wird auf Ihrem Browser die nachfolgende Webseite angezeigt. Klicken Sie nun auf die mit „Select File“ beschriftete Schaltfläche und wählen Sie in dem sich öffnenden Fenster Ihres Endgerätes die für die Aktualisierung Ihrer Anzeigeeinheit vorgesehene Binärdatei (Endung „.bin“).

  • Page 117: Zurücksetzen Auf Werkseinstellungen

    Klicken Sie anschließend auf die mit „Upgrade“ bezeichnete Schaltfläche um die eigentliche Aktualisierung zu starten. Sobald diese erfolgreich abgeschlossen werden konnte, wird ein sogenanntes „Pop-Up“ angezeigt was Sie daran erinnert, dass die Anzeigeeinheit neu gestartet wird. Hinweis: Bei dem Aktualisierungsprozess wird nur die WLAN-Firmware aktualisiert.
  • Page 118 A: Nehmen Sie den Niederschlagssammeltrichter vorsichtig heraus. B: Montieren Sie den Auffangtrichter Tauschen Sie die Batterien der Sensorbaugruppe als auch des Thermo-Hygrometer- Sensors alle 1-2 Jahre aus.

  • Page 119: Fehlerbehebung

    16. Fehlerbehebung Problem Lösung Der Funk-Sensor überträgt Wenn die Kommunikation des Sensors keine Daten an die unterbrochen ist, werden Striche (--.-) auf dem Anzeigeeinheit Bildschirm angezeigt. Um das Signal wieder zu erfassen, halten Sie die Taste CHANNEL/+ 3 Auf der Anzeigeeinheit sind Sekunden lang gedrückt, wählen Sie den Bindestriche (--.-) zu sehen.
  • Page 120 Problem Lösung gelegenen Standort. Montieren Sie den Funksensor an einem näher gelegenen Standort. Tagsüber sind die vom Stellen Sie sicher, dass der Thermo- Temperatursensor ermittelten Hygrometer-Sensor in einem schattigen Bereich Werte zu hoch. montiert ist. Der bevorzugte Standort ist eine nach Norden ausgerichtete Wand, da diese die meiste Zeit des Tages im Schatten liegt.
  • Page 121 Problem Lösung Auf der Anzeigeeinheit wird das Überprüfen Sie Ihren WLAN-Router. Symbol für WLAN nicht 1. Prüfen Sie das WLAN-Symbol auf der angezeigt Anzeigeeinheit. Sofern eine WLAN- Verbindung erfolgreich hergestellt werden konnte, wird das WLAN-Symbol Zeitfeld angezeigt. 2. Stellen Sie sicher, dass die WLAN- Einstellungen Ihres WLAN-Routers korrekt sind (Netzwerkname/SSID und Passwort).
  • Page 122 Problem Lösung Es werden offensichtlich keine 1. Stellen Sie sicher, dass Ihr Passwort Daten an www.weathercloud.net und/oder Schlüssel korrekt ist. Es handelt oder www.wunderground.com sich dabei um das Passwort, welches Sie übertragen auf Wunderground.com hinterlegt haben. Ihr Wunderground.com-Passwort darf nicht mit einem nicht-alphanumerischen Zeichen beginnen (eine Einschränkung von Wundeground.com, nicht der Anzeigeeinheit).

  • Page 123: Technische Daten

    17. Technische Daten 17.1 Mess-Spezifikationen Die nachfolgende Tabelle enthält Angaben zu den gemessenen Parametern. Gemessene Größe Meßbereich Genauigkeit Auflösung Innentemperatur 0 … 60°C ± 1°C 0,1°C Außentemperatur -40 … 60°C ± 1°C 0,1°C Innenluftfeuchtigkeit 10 … 99 % ± 5% (nur zwischen 20% und 90% garantiert) Außenluftfeuchtigkeit...

  • Page 124: Spannungsversorgung

     Eingebautes WLAN mit WAP-Modus um Einstellungen der Anzeigeeinheit vornehmen zu können. Dabei werden unterschiedliche Endgeräte wie Laptops, Computer, Smartphones und Tablets unterstützt.  Um Die Einstellungs-Webseite der Anzeigeeinheit nutzen zu können, muss der verwendete Browser HTML5 unterstützen. Bei den aktuellen Versionen von Chrome, Edge, Firefox, Opera oder Safari ist dies gegeben.
  • Page 125 Elektro- und Elektronikgeräte Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
