n SK

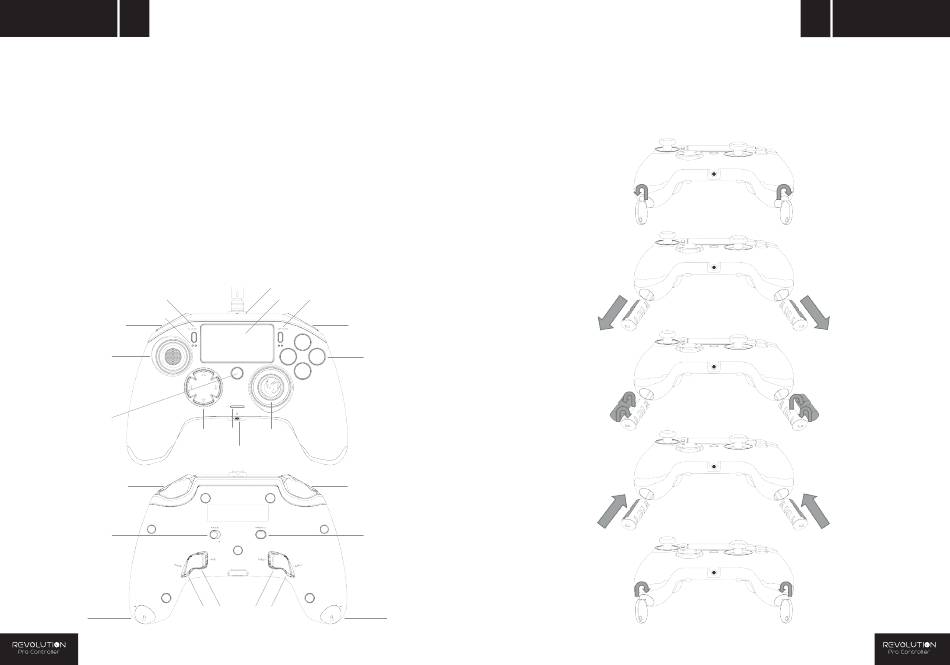

Popis:
1 – Pletený textilný kábel s kovovým konektorom
2 – Dotykový panel
3 – Tlačidlo „ZDIEĽAJ"
4 – Tlačidlo „MOŽNOSTI"
5 – Tlačidlo „PS"
6 – Akčné tlačidlá
7 – Konkávna ľavá páčka s tlačidlom L3 a 46-stupňovou amplitúdou
8 – Konvexná pravá páčka s tlačidlom R3 a 46-stupňovou amplitúdou
9 – Smerový ovládač
10 – LED ukazovateľ stavu hráča
11 – Priestor pre závažia
12 – LED ukazovatele (zvoleného) profilu
13 – Konektor pre slúchadlá (3,5mm jack)
14 – Zadné tlačidlo R1
15 – Analógová spúšť R2
16 – Zadné tlačidlo L1
17 – Analógová spúšť L2
18 – Zadné tlačidlá skratiek: M1 / M2 / M3 / M4
19 – Výber módu: 1 – Mód „Pro Control" / 2 – Pokročilý mód „Advanced" (prostredníctvom sprievodnej aplikácie pre PC)
20 –Tlačidlo pre výber profilu
3
12
Obrázok 1
15
7
5
17
19
11
1
2 4
14
6
10
9 8
13
16
20
18 18 18 18
Správa hmotnosti:
Úprava hmotnosti ovládača
Pre úpravu hmotnosti vášho ovládača musíte:
1 – Vsunúť pribalený kľúč do otvoru v priehradke pre závažia, ktorá sa nachádza na konci úchopov.
2 – Otočiť kľúčom o 90 stupňov smerom k vonkajšej strane daného úchopu.
3 – Opatrne vysunúť priehradku a vymeniť závažia podľa potreby.
Obrázok 2
11
