Nacon Revolution Pro Manual page 11

n DE

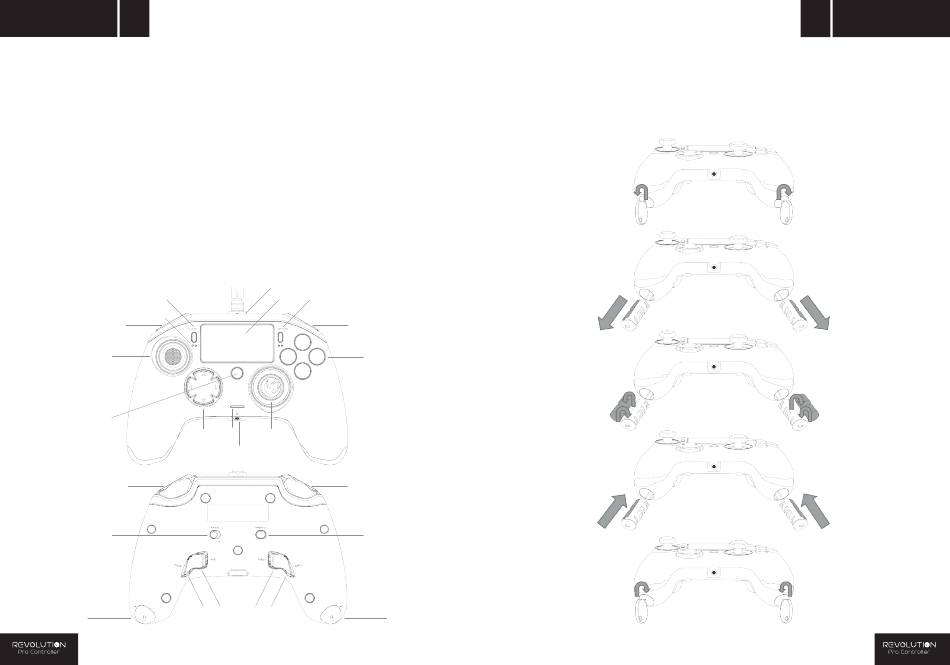

Beschreibung:
1 - Geflochtenes Kabel mit Metall-Sicherheitsschraubverschluss
2 - Touchpad
3 - SHARE-Taste
4 - OPTIONS-Taste
5 - PS-Taste
6 - Aktionstasten mit größerem Durchmesser
7 - Konkaver linker Dual-Analog-Stick mit L3-Taste, Amplitude 46°
8 - Konvexer rechter Dual-Analog-Stick mit R3-Taste, Amplitude 46°
9 - 8-Wege-Steuerkreuz
10 - LED-Spielerstatus-Anzeige
11 - Gewichtsfächer
12 - Profil-Anzeige LEDs
13 - Headset-Anschluss (3,5 mm Klinkenbuchse)
14 - R1-Taste
15 - R2-Taste
16 - L1-Taste
17 - L2-Taste
18 - Hintere Shortcut-Tasten: M1 / M2 / M3 / M4
19 - Modusauswahl: 1 – "Pro Control"-Modus / 2 – "Advanced"-Modus (Konfigurierbar über PC-Software)
20 - Profilauswahltaste
3
12
Image 1
15
7
5
17
19
11
1
2 4
14
6
10
9 8
13
16
20
18 18 18 18
Gewichtsregulierung:
Anpassen des Gewichts des Controllers
Um das Gewicht Ihres Controllers zu ändern, müssen Sie:
1 - Den beiliegenden Schlüssel in den Schlitz des Gewichtsfachs am Ende jedes Handgriffs stecken.
2 - 90° in Richtung des äußeren Randes des Handgriffs drehen.
3 - Das Gewichtsfach vorsichtig herausziehen und die Gewichte wie gewünscht einsetzen.
Image 2
11
DE n
