Endress+Hauser Levelflex FMP 232 Quick Setup Manual

KA 139F/00/a2/07.00
52000541
Levelflex - Schnellinbetriebnahme
Der Levelflex wird mit einem Werksabgleich ausgeliefert, so dass das Gerät in den meisten Fällen ohne weiteren Abgleich
funktioniert. Ein Abgleich/Anpassung an Ihre Anwendung ist notwendig, wenn:
1.) Sonde in Stutzen eingebaut ist, mit Stutzenhöhe > 100 mm und/oder ∅ > 100 mm
2.) Die Sonde gekürzt wurde
3.) Abstand der Sonde zu Einbauten > 400 mm
1. Einbautenabgleich bei leerem Silo
1.1 ohne Anzeigedisplay, oder Display abgezogen,
Sonde ungekürzt !
1.) Rücksetzen auf
Defaultwerte:
2.) Abgleich
1.2 mit Anzeigedisplay, auch bei gekürzter Sonde
Eingaben erfolgen in "Matrixfelder",
Navigieren in der Matrix mit
I
Eingabe der Werte mit oder
O
Funktion aktivieren, so dass Anzeige blinkt, durch drücken
der und Taste !
O S
1.) In Feld V9H5 gehen
• "333" eingeben, dazu
O
halten, (rücksetzen auf Defaultwerte)
• + gleichzeitig drücken
I G
2.) In Feld V3H0 gehen (3x
I
• "1" eingeben (kompletter Abgleich über ganze
Sondenlänge)
• Taste drücken
G
3.) Im Feld V3H1: "1" eingeben
4.) In Feld V3H5 gehen (4x
G
• Sondenlänge in m eingeben, falls Wert schon
eingegeben ist: oder
O
• + gleichzeitig drücken, jetzt wird das
I G
Setup berechnet.
• Warten bis Balkenanzeige nicht mehr blinkt,
ca. 30 - 60 s
Wenn Sondenlänge verändert wurde:
5.) In Feld V3H5 gehen
• Wert für Messanfang ablesen
6.) In Feld V0H1 gehen
• Wert aus V3H5 eingeben (Nullabgleich)
• Taste drücken
G
7.) Im Feld V0H2 Messbereich (Spanne) in m eingeben,
(min, Abstand zum Prozessanschluß: 300 mm) Wert im Matrixfeld V3H8 prüfen
1
drücken bis rote LED leuchtet,
warten bis rote LED erlischt
(ca. 30-60 s)
drücken bis rote LED leuchtet,
warten bis rote LED erlischt
(ca. 30-60 s)
und Tasten
G
Tasten
S
Taste lange gedrückt
drücken)
drücken)
Taste drücken.
S

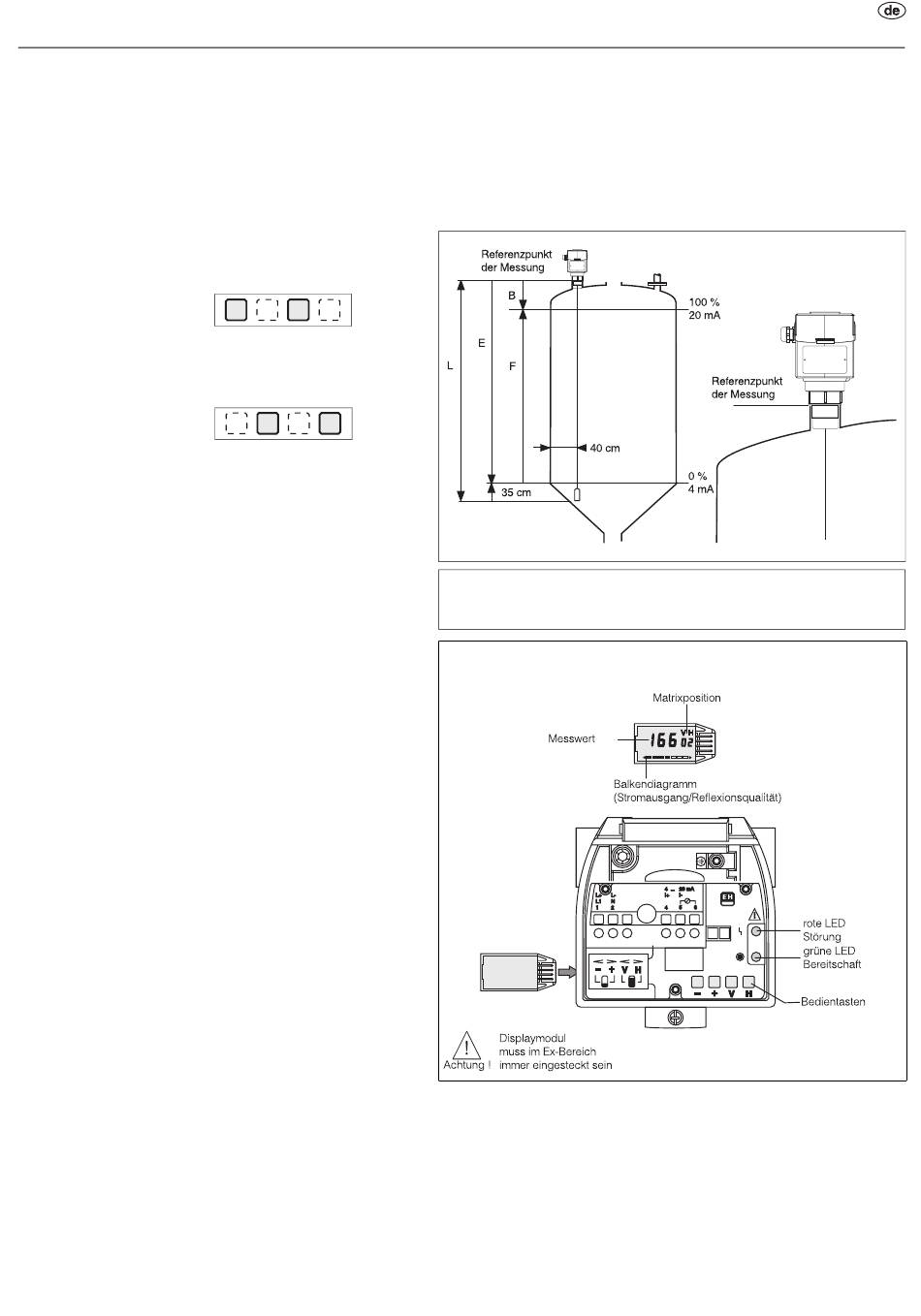

L: Bestellte Sondenlänge
B: Blockdistanz, min.: 30 cm (V3H8)
FMP 232, 332
E: Leerdistanz = Nullpunkt (V3H5)
F: Volldistanz = Spanne (V0H2)
