Gas Burner
for Ooni Karu 16
Manual
CSA

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Karu 16 and is the answer not in the manual?

Questions and answers

Related Manuals for Ooni Karu 16

Summary of Contents for Ooni Karu 16

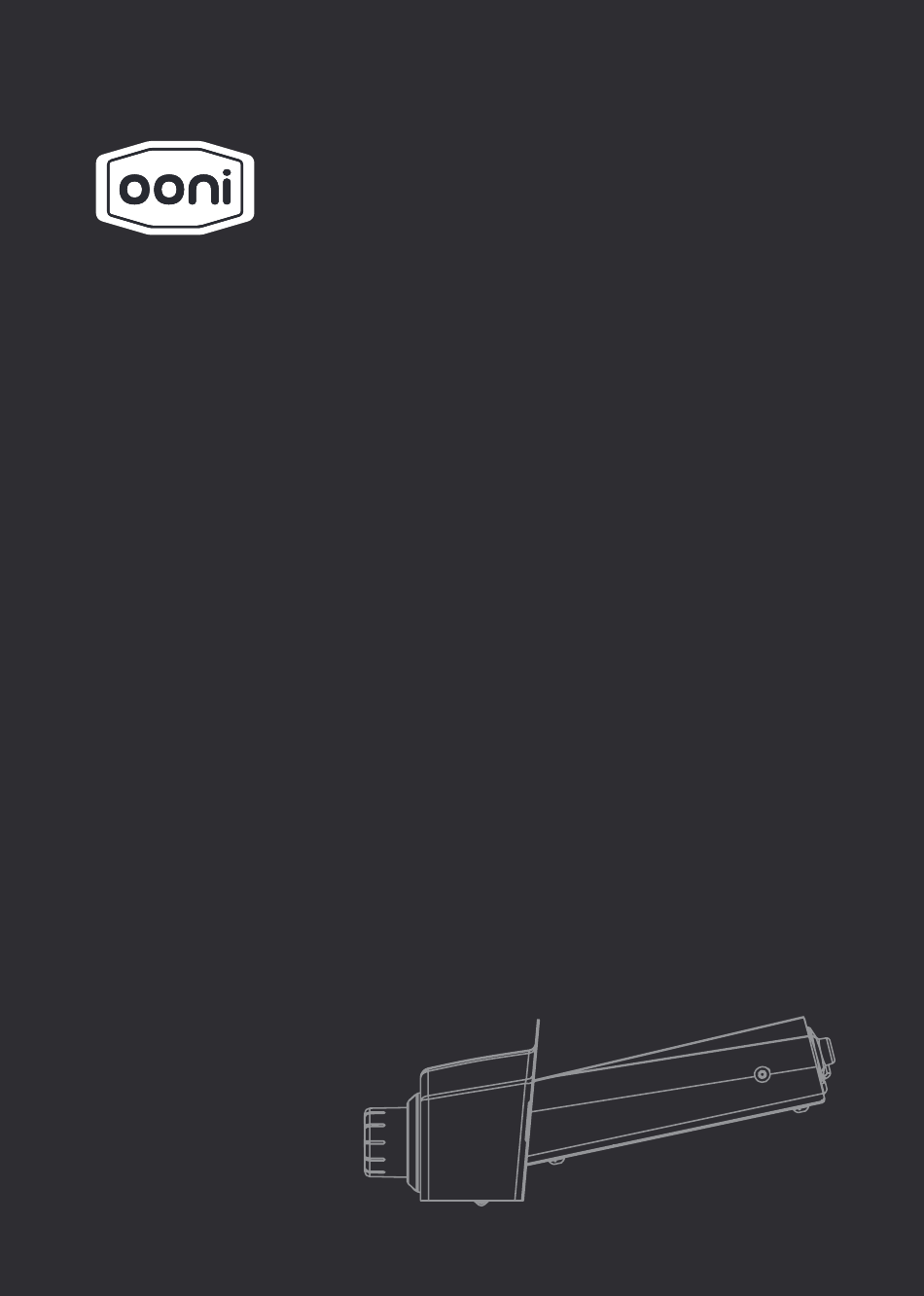

  • Page 1 Gas Burner for Ooni Karu 16 Manual...

  • Page 2: Gas Burner

    Gas Burner for Ooni Karu 16 Contents ......................FR ............30...
  • Page 3 This appliance is not intended to be installed in or on a recreational vehicle. WARNING Keep the fuel supply hose away from any heated surface(s). Always ensure the Ooni Karu 16 door is open, and the fuel hatch is off, when lighting or relighting.

  • Page 4: Before Lighting

    If your Ooni Gas Burner or Ooni Karu 16 has a threaded female hose end follow Step 1a. If your Ooni Gas Burner or Ooni Karu 16 has a threaded barb and regular hose with a hose clip follow Step 1b Inspect the gas supply hose prior to turning on the gas.
  • Page 5 Step 2 Step 3 Remove the fuel tray and grate a. Remove chimney cap. b. Open chimney baffle. c. Open door and slide ceiling vent to open. Ensure the ceiling vent and chimney vent are fully open during use.
  • Page 6 Step 4 Step 5 Remove the back draft defender plate Remove the hatch and insert the gas burner Secure but do not over-tighten screws...

  • Page 7: Leak Testing

    Step 6 Leak Testing Connect to gas canister General WARNING Although the gas connections of the appliance are leak tested prior packing and shipment, a complete test must be performed at the installation site. • Please always keep the gas bottle in upright position. •...
  • Page 8 Step 7 Step 8 Ignition Verify that the gas burner has on 1. Turn on the gas at the gas canister. 1. If the burner is on, replace the hatch and close the door. 2. Push in and turn the button counter-clockwise until it clicks. Do not turn too quickly. 2.

  • Page 9: Troubleshooting

    2. Oven placed on an uneven surface Karu 16 to encourage better airflow through the oven 2. If your Ooni is on a slant when set up, the oxygen will not flow as well. Try to set up on a flat surface.

  • Page 10: Product Technical Information

    Broxburn, West Lothian, Scotland, EH52 5LH Minimal clearance from sides and back of the unit to combustible construction, 36 inches Ooni Karu 16 Gas Burner / Brûleur à gaz Ooni Karu 16 from the sides and 36 inches from the front.
  • Page 11 ADVERTENCIA ADVERTENCIA Para reducir el riesgo de incendio, quemaduras u otras Si utilizas un fósforo para encender el quemador, asegúrate de lesiones, lee este manual de seguridad con atención y de utilizar el portafósforos incluido. manera completa antes de utilizar este electrodoméstico. ADVERTENCIA ADVERTENCIA No conserves el electrodoméstico en interiores, salvo que el...
  • Page 12 Párate a un lado cuando vuelvas a encenderlo; nunca mires directamente hacia el horno o la llama. plástico u otros materiales similares. Siempre asegúrate de que la puerta del Ooni Karu 16 esté abierta y la bandeja de combustible esté afuera cuando lo enciendas o vuelvas a encenderlo.
  • Page 13 Abre la puerta y desliza la ventilación del techo para abrirla. Si tu horno de gas Ooni u Ooni Karu 16 tiene una manguera con extremo hembra roscado, sigue el Paso 1a. Si tu horno de gas Ooni u Ooni Karu 16 tiene una manguera regular con extremo roscado con una abrazadera, sigue el Paso 1b y luego el 1c.
  • Page 14 Paso 3 Paso 4 Retira la bandeja de combustible y la rejilla Retira la placa protectora difusora trasera...
  • Page 15 Paso 5 Paso 6 Retira la bandeja y coloca el quemador de gas Conéctalo al contenedor de gas ADVERTENCIA • Mantén siempre el botellón de gas en posición vertical. • El tamaño para el cilindro de gas propano líquido de 20 libras es de 12.2 pulgadas de diámetro y 17.9 pulgadas de longitud •...

  • Page 16: Verificación De Fugas

    Verificación de fugas Paso 7 Encendido General 1. Enciende el gas en el contenedor de gas. 2. Presiona el botón y gíralo hacia la izquierda hasta que haga clic. No lo gires demasiado rápido. Aunque se hayan examinado las conexiones de gas del electrodoméstico para saber si presentan fugas antes de su embalaje y envío, se debe realizar una prueba completa en el lugar de instalación.
  • Page 17 Paso 8 Paso 9 Verifica que el quemador de gas esté encendido Encendido con un fósforo 1. Si el quemador está encendido, vuelve a colocar la bandeja y cierra la puerta. Si el quemador no se enciende: enciende el gas y enciéndelo con un fósforo y el por- tafósforos suministrado a través de la bandeja en la parte posterior del horno.

  • Page 18: Resolución De Problemas

    Minimal clearance from sides and back of the unit to combustible construction, 36 inches Ooni Karu 16 Gas Burner / Brûleur à gaz Ooni Karu 16 botellón de gas y que el tubo esté from the sides and 36 inches from the front.
  • Page 19 AVERTISSEMENT Les araignées et les insectes peuvent nicher à l'intérieur du Assurez-vous toujours que la porte de l'Ooni Karu 16 est ouverte et que la trappe brûleur de l'appareil et nuire à l'écoulement des gaz. Assurez- Tenez le tuyau d'alimentation en carburant à l'écart de toutes à...
  • Page 20 Les régulateurs et les raccords de conduits varieront selon votre région. Avant l'allumage Si votre brûleur à gaz Ooni Karu 16 comprend un tuyau avec une extrémité femelle filetée, procédez à l'étape 1a. Si votre brûleur à gaz Ooni Karu 16 comprend une barbelure filetée ainsi qu'un tuyau standard avec un collier de Inspectez le tuyau d'alimentation en gaz avant d'allumer le gaz.
  • Page 21 Étape 2 Étape 3 Retirez la grille et le plateau à combustible. a. Retirez le chapeau de cheminée. b. Ouvrez le déflecteur de cheminée. c. Ouvrez la porte et faites glisser l'évent du plafond pour l'ouvrir. Assurez-vous que l'évent de plafond et le conduit de cheminée sont complètement ouverts pendant l'utilisation.
  • Page 22 Étape 4 Étape 5 Retirez la plaque de tirage. Retirez la trappe et insérez le brûleur à gaz Vissez bien, mais sans trop serrer les vis.
  • Page 23 Étape 6 Vérification de l'étanchéité Raccordez-le à la bonbonne de gaz. Général AVERTISSEMENT Même si l'étanchéité des raccordements en gaz de l'appareil est vérifiée avant l'emballage et l'expédition, une vérification complète doit être effectuée au site de l'installation. • Gardez toujours la bouteille à gaz en position verticale. •...
  • Page 24 Étape 7 Étape 8 Allumage Vérifiez que le brûleur est allumé. 1. Ouvrez le gaz à partir de la bombonne. 1. Si le brûleur est allumé, replacez la trappe et fermez la porte. 2. Enfoncez le bouton et tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'enclenche. 2.

  • Page 25: Dépannage

    Ooni peuvent tous avoir un effet sur la couleur de la flamme. Ma sonde de surveillance de la De la suie s'est peut-être accumulée sur Assurez-vous que le brûleur à...

  • Page 26: Numéro De Modèle

    Broxburn, West Lothian, Scotland, EH52 5LH Minimal clearance from sides and back of the unit to combustible construction, 36 inches Ooni Karu 16 Gas Burner / Brûleur à gaz Ooni Karu 16 from the sides and 36 inches from the front.
  • Page 27 CSA-0121-v1.0...
  • Page 28 © 2021 Ooni Ooni is a registered trademark of Ooni Ltd. All rights reserved.
