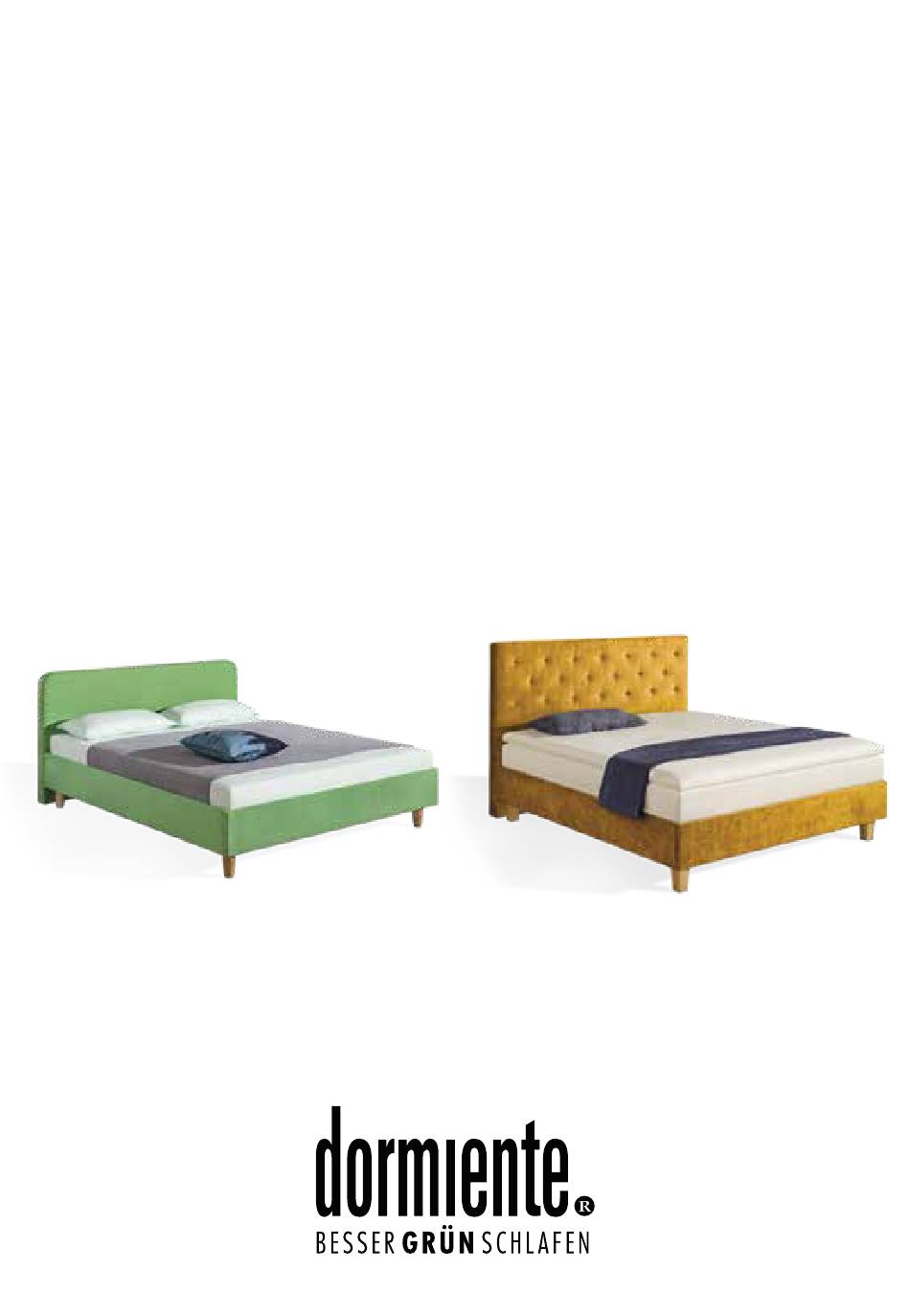

- Page 1 AUFBAUANLEITUNG ASSEMBLY INSTRUCTION CLIA_1 & CLIA_2 AUSFÜHRUNGEN A-D MODEL A-D dormiente GmbH • Dormiente Platz - Auf dem langen Furt 14-16 • 35452 Heuchelheim • Germany • Telefon +49 641-96 21 3 - 0...
- Page 2 By reali- Sie daran: Holz ist ein Naturprodukt. Jeder Baum wächst anders, sing any problems please contact your local dormiente dealer as soon as Abweichungen in der Holzfärbung oder Maserung, sowie ein verwachsener possible in order to be helped quickly and effetively.
- Page 3 BESCHLÄGE | FITTINGS Maulschlüssel | open-end spanner Inbusschlüssel M5 | allen key M5 Inbusschlüssel M4 | allen key M4 12x Gewindestange M8x70 | 12x threaded rod M8x70 12x Mutter M8 | 12x nut M8 12x Unterlegscheibe | 12x washer 32x Holzdübel 10x35 | 32x wooden dowel 10x35 6x Flachkopfschraube M8x16 (Mittelleiste) | 6x flathead screw M8x16 (centre strut)
- Page 4 Verbinden Sie die Seitenteile mit den Verbinden Sie die Quertraverse Verbinden Sie Rückenlehne und Fuß- Verbinden Sie Rückenlehne und Fuß- Quertraversen indem Sie die Ge- mit den Seitenteilen und ziehen Sie teil mit den Seitenteilen und drehen teil mit den Seitenteilen. Nehmen windestangen (M8x70) (4) mit dem diese mit Unterlegscheibe (6) und Sie die Gewindestangen (4) (M8x70)
- Page 5 Verschrauben Sie die Metallwinkel (10) Drehen Sie den Mittelstützfuß in Setzen Sie die Holzdübel (10x35) (7) Drehen Sie das Bettgestell zur Seite an Rückenlehne und Fußteil mit den die Mittelleiste ein und setzen Sie in die Auflageleisten ein. Befestigen und drehen Sie die Füße in die ge- Flachkopfschrauben (M8x16) (8) und anschließend die Federleiste in die Sie die Auflageleisten an den Seiten-...
