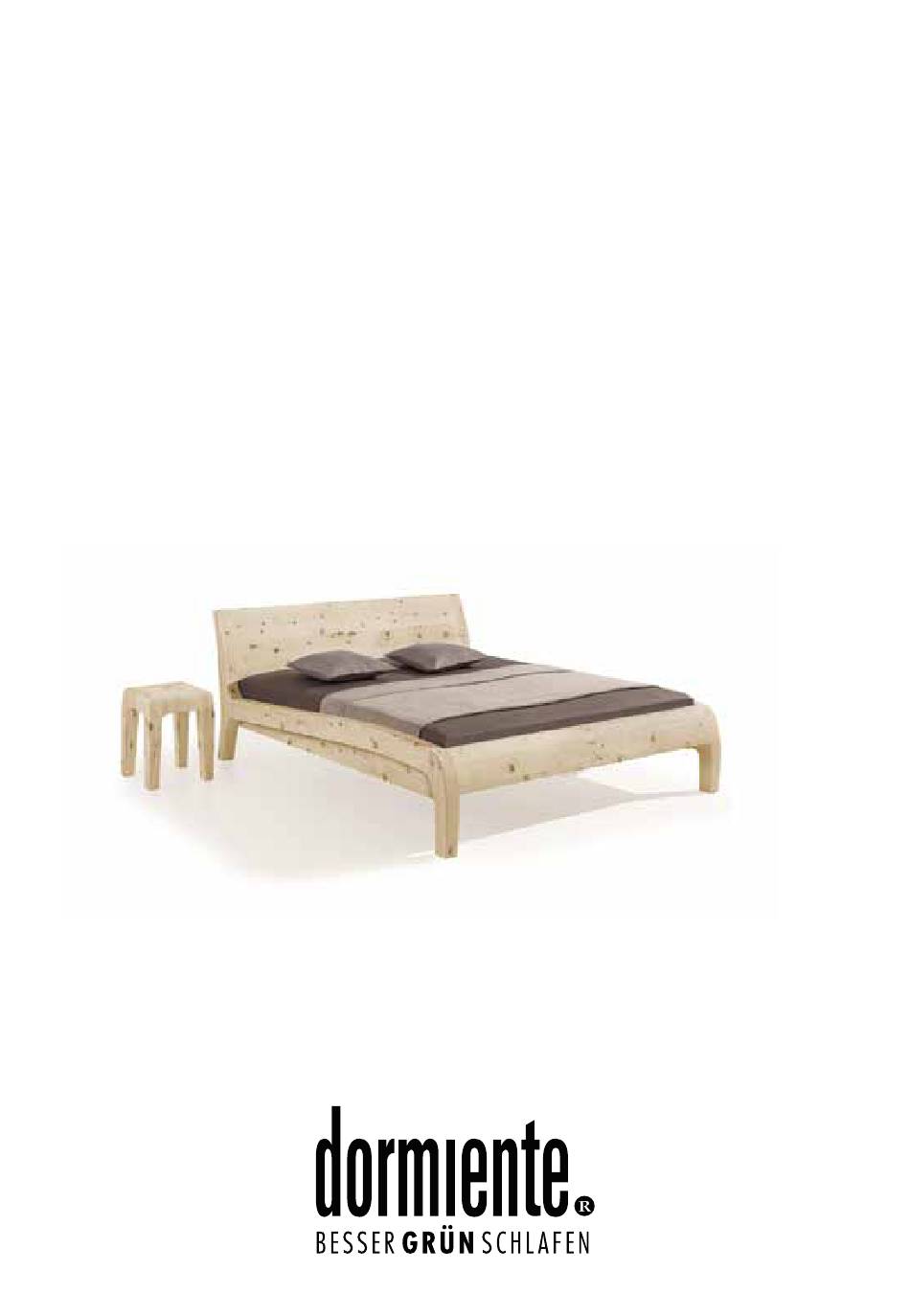

- Page 1 AUFBAUANLEITUNG ASSEMBLY INSTRUCTION BELUGA dormiente GmbH • Dormiente Platz - Auf dem langen Furt 14-16 • 35452 Heuchelheim • Germany • Telefon +49 641-96 21 3 - 0...
- Page 2 Should you expe- Sie daran: Holz ist ein Naturprodukt. Jeder Baum wächst anders, rienceany problems we advise you to contact your local dormiente dea- Abweichungen in der Holzfärbung oder Maserung, sowie ein verwachsener ler as soon as possible so they can be dealt with quickly and effectively.
- Page 3 BESCHLÄGE | FITTINGS Maulschlüssel | open-end spanner Inbusschlüssel M8 | allen key M8 8x Gewindestange M8 | 8x threaded rod M8 8x Mutter M8 | 8x nut M8 8x Unterlegscheibe | 8x washer 20x Holzdübel 10 mm | 20x wooden dowel 10 mm 6x Flachkopfschraube M8x16 (Mittelleiste) 6x flathead screw M8x16 (centre strut) 16x SPAX-Schraube (Auflageleisten)
- Page 4 Drehen Sie die Gewindestangen (3) Stecken Sie das Kopfteil in die Stecken Sie das Fußteil in die Seiten- Befestigen Sie die Metallwinkel (9) in die Muffen der Rückenlehne ein Seitenteile ein und verbinden Sie teile ein und verbinden Sie diese fest an der Rückenlehne und dem Fuß- (kurzes Gewinde in die Muffe) und diese fest mit Unterlegscheibe (5)
- Page 5 Verbinden Sie die Metallwinkel(9) Drehen Sie den Mittelstützfuß in die und die Mittelleiste mit Flachkopf- Mittelleiste. schrauben (M8x16) (7). Screw the central support foot into Beachten Sie dabei die bevorzugte the centre strut. Absenktiefe. Attach the metal brackets (9) to the centre strut using the flathead screws (M8 x 16) (7).
