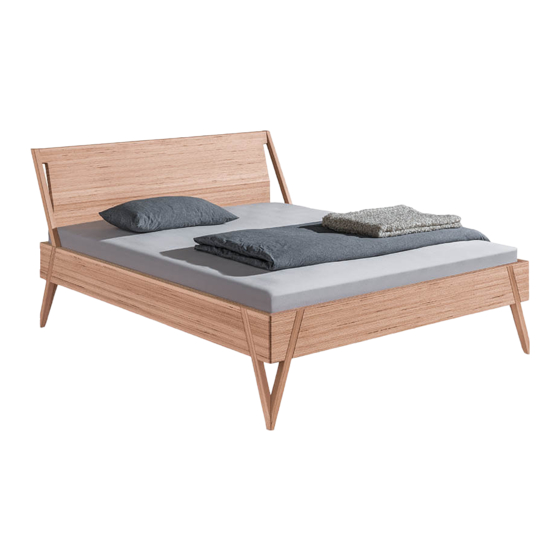

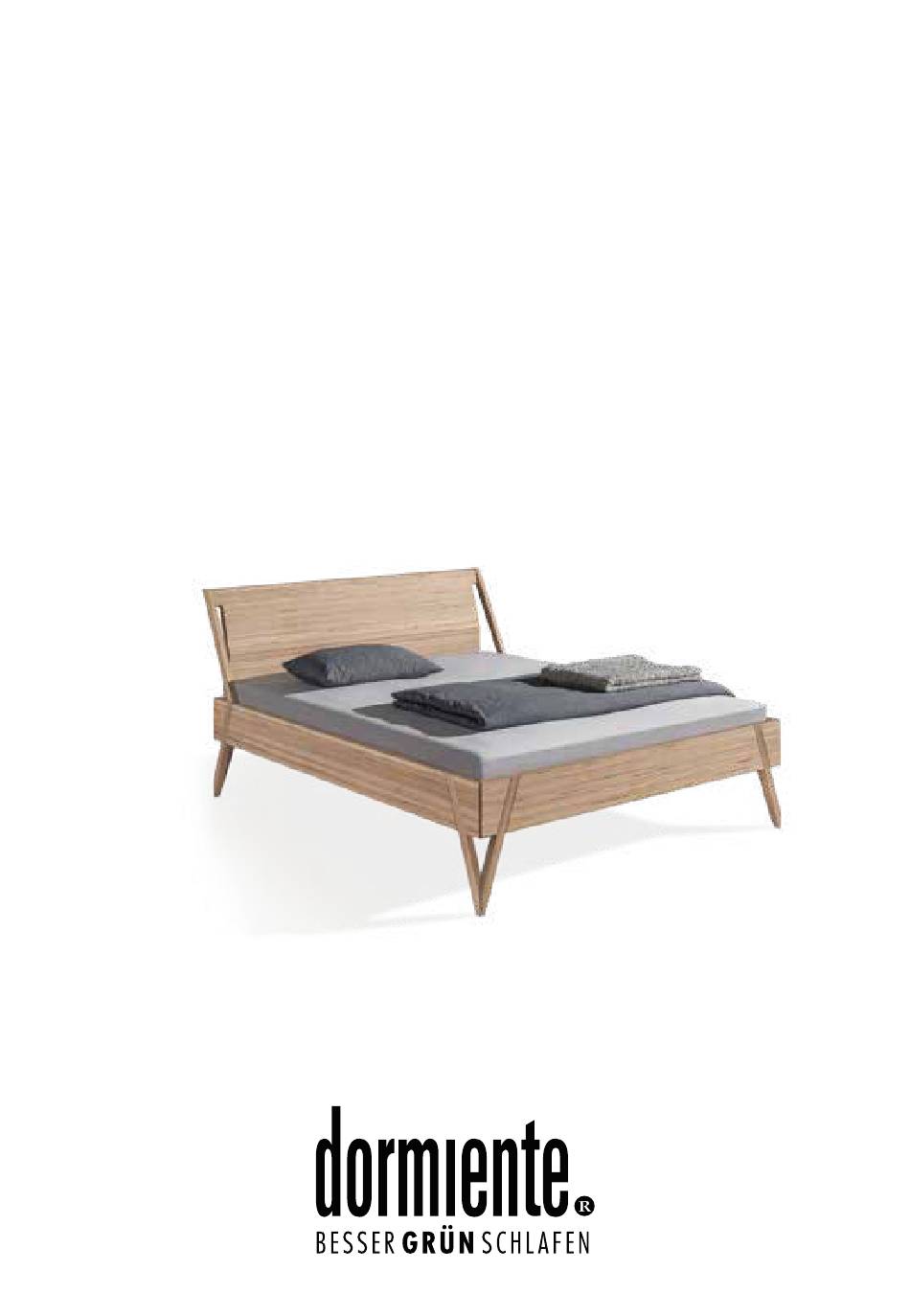

- Page 1 AUFBAUANLEITUNG ASSEMBLY INSTRUCTION VIVA dormiente GmbH • Dormiente Platz - Auf dem langen Furt 14-16 • 35452 Heuchelheim • Germany • Telefon +49 641-96 21 3 - 0...
- Page 2 Should you expe- Sie daran: Holz ist ein Naturprodukt. Jeder Baum wächst anders, rienceany problems we advise you to contact your local dormiente dea- Abweichungen in der Holzfärbung oder Maserung, sowie ein verwachsener ler as soon as possible so they can be dealt with quickly and effectively.
- Page 3 BESCHLÄGE | FITTINGS Maulschlüssel | open-end spanner Inbusschlüssel M4 | allen key M4 Inbusschlüssel M5 | allen key M5 2x Gewindestange M8x70 mm | 2x theraded rod M8x70mm 2x Mutter M8 | 2x nut M8 2x Unterlegscheibe | 2x washer 16x Holzdübel 10x35 mm (Auflageleisten) 16x wooden dowel 10x35 mm (slat resting ledgess) 6x Holzdübel 10x60 mm (Rückelehne)
- Page 4 Verbinden Sie Kopf und Fußteil mit Verschrauben Sie die Metallwinkel (11) Drehen Sie die Holzdübel (10x35mm) Drehen Sie die Gewindestangen den Seitenteilen und ziehen Sie die an Kopf und Fußteil mit den Flach- (7) in die Auflagenleisten ein. Befesti- (4) in die vorgesehenen Muffen der Teile mit dem Inbusschlüssel M4 kopfschrauben (9).
- Page 5 Stecken Sie die Rückenlehne in das Verbinden Sie die Strebe mit der Kopfteil und verbinden Sie diese Rückenlehne und den Seitenteilen fest mit einer Unterlegscheibe (6) und verschrauben Sie diese fest und einer Mutter (5). Drehen Sie mit den Verbinder-Schrauben (14). Verbinder Bolzen (12) in die Rücken- lehne ein.
