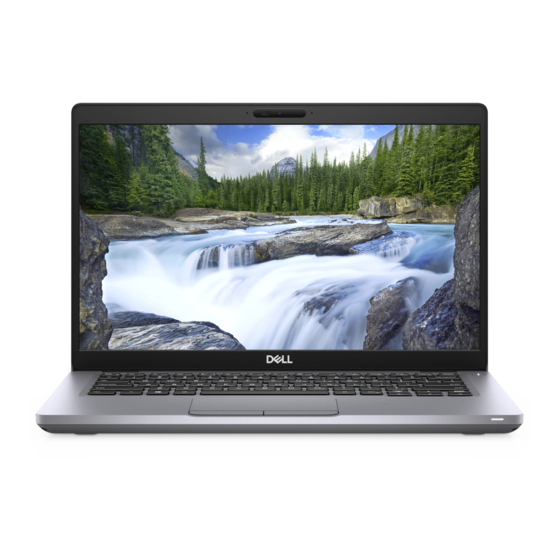

Dell Latitude 5411
Service Manual
Reglementare de Model: P98G
Reglementare de Tip: P98G008

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Latitude 5411 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Dell Latitude 5411

Summary of Contents for Dell Latitude 5411

  • Page 1 Dell Latitude 5411 Service Manual Reglementare de Model: P98G Reglementare de Tip: P98G008...
  • Page 2 AVERTISMENT: Un AVERTISMENT indică un pericol potenţial de deteriorare a bunurilor, de vătămare corporală sau de deces. © 2020 Dell Inc. sau filialele sale. Toate drepturile rezervate. Dell, EMC şi alte mărci comerciale sunt mărci comerciale ale Dell Inc. sau ale filialelor sale. Alte mărci comerciale pot fi mărci comerciale deţinute de proprietarii respectivi.

  • Page 3: Table Of Contents

    Cuprins 1 Efectuarea lucrărilor în interiorul computerului................6 Instrucțiuni de siguranță................................6 Înainte de a efectua lucrări în interiorul computerului....................6 Precauții de siguranță..............................7 Descărcări electrostatice – protecţia împotriva descărcărilor electrostatice............7 Kit de service pe teren ESD............................8 După efectuarea lucrărilor în interiorul computerului....................9 2 Dezasamblarea și reasamblarea....................
  • Page 4 Removing the DC-in..............................37 Installing the DC-in................................ 38 Bateria rotundă..................................39 Removing the coin-cell battery............................39 Installing the coin-cell battery............................40 Cititorul SmartCard................................41 Removing the smartcard reader board........................41 Installing the smartcard reader board......................... 42 Butoanele touchpad................................44 Removing the touchpad button board........................44 Installing the touchpad button board..........................
  • Page 5 4 Depanare..........................100 Diagnosticarea prin evaluarea îmbunătățită a sistemului la preîncărcare – diagnosticare ePSA......100 Executarea diagnosticării ePSA..........................100 Indicatoarele luminoase de diagnosticare a sistemului....................100 Ciclul de alimentare Wi-Fi..............................101 5 Solicitarea de asistenţă......................103 Cum se poate contacta Dell............................. 103 Cuprins...

  • Page 6: Efectuarea Lucrărilor În Interiorul Computerului

    și reparații simple specificate în documentația produsului dvs. sau conform indicațiilor primite din partea echipei de asistență online sau prin telefon. Deteriorările cauzate de lucrările de service neautorizate de către Dell nu sunt acoperite de garanția dvs. Citiți și respectați instrucțiunile de siguranță incluse în pachetul produsului.

  • Page 7: Precauții De Siguranță

    Energie în modul de așteptare Produsele Dell cu alimentare în modul de așteptare trebuie scoase din priză înainte de a le deschide carcasa. Sistemele cu alimentare în modul de așteptare sunt, practic, alimentate cu curent în timp ce sunt oprite. Energia internă permite ca sistemul să fie pornit de la distanță...

  • Page 8: Kit De Service Pe Teren Esd

    • Intermitente – Defecţiunile intermitente reprezintă aproximativ 80% dintre defecţiunile legate de descărcările electrostatice. Procentul mare de defecţiuni intermitente se datorează faptului că momentul în care survine defecţiunea nu este observat imediat. Modulul DIMM primeşte un şoc electrostatic pe care îl absoarbe doar parţial ca o mică diferenţă de potenţial, fără să producă imediat simptome către exterior legate de defecţiune.

  • Page 9: După Efectuarea Lucrărilor În Interiorul Computerului

    • Transportul componentelor sensibile – când transportaţi componente sensibile la ESD, precum piese de schimb sau piese care trebuie returnate la Dell, este esenţial ca aceste piese să fie introduse în recipiente antistatice pentru un transport în condiţii de siguranţă.

  • Page 10: Dezasamblarea Și Reasamblarea

    Dezasamblarea și reasamblarea Recommended tools The procedures in this document require the following tools: • Phillips #0 screwdriver • Phillips #1 screwdriver • Plastic scribe NOTIFICARE: The #0 screw driver is for screws 0-1 and the #1 screw driver is for screws 2-4. Screw List The following table shows the screw list and the images for different components.

  • Page 11: Sim Cover

    Component Screw type Quantity Image Touchpad button board M2x3 LED board M2x3 Heatsink - UMA M2x3 4 screws holding heatsink assembly to the system board, 2 Heatsink - Discrete M2x3 screws holding fan assembly to the system board, 1 screw holding fan to the heatsink.

  • Page 12: Capacul Bazei

    3. Pry upwards from the recess point to release the SIM dummy card. Capacul bazei Removing the base cover Cerințe preliminare 1. Follow the procedure in Before working inside your computer. NOTIFICARE: Remove the SIM cover Despre această sarcină The figure indicates the location of the base cover and provides a visual representation of the removal procedure. Dezasamblarea și reasamblarea...
  • Page 13 Dezasamblarea și reasamblarea...

  • Page 14: Installing The Base Cover

    Pași 1. Remove the five (M2.5x6) and three (M2.5x8) captive screws that secure the base cover to the computer. 2. Pry the base cover starting from the right hinge and work your way around. 3. Lift the base cover away from the computer. Installing the base cover Cerințe preliminare If you are replacing a component, remove the existing component before performing the installation procedure.
  • Page 15 Dezasamblarea și reasamblarea...

  • Page 16: Baterie

    Pași 1. Place the base cover on the palmrest and keyboard assembly, and snap the base cover into place. 2. Install the five (M2.5x6) and three (M2.5x8) captive screws to secure the base cover to the computer. Pașii următori 1. Follow the procedure in After working inside your computer.

  • Page 17: Removing The Battery

    • Dacă bateria este prinsă în computer ca rezultat al umflării, nu încercați să o eliberați, deoarece perforarea, îndoirea sau zdrobirea bateriei de litiu-ion poate fi periculoasă. Într-o situație de acest fel, contactați asistența tehnică Dell. Consultați www.dell.com/contactdell. •...

  • Page 18: Placa Wlan

    Despre această sarcină The figure indicates the location of the battery and provides a visual representation of the installation procedure. Pași 1. Place the battery on the palmrest and align the screw holes on the battery with the screw holes on the palmrest. 2.

  • Page 19: Installing The Wlan Card

    Pași 1. Remove the single (M2x3) screw that secures the WLAN bracket to the computer. 2. Remove the WLAN bracket from the computer. 3. Disconnect the WLAN antenna cables from the WLAN module. 4. Remove the WLAN card out of the computer. Installing the WLAN card Cerințe preliminare If you are replacing a component, remove the existing component before performing the installation procedure.

  • Page 20: Wwan Card

    Pași 1. Locate the WLAN card slot on your computer. 2. Slide the WLAN card into the slot on the system board. 3. Connect the WLAN antenna cables to the WLAN module. 4. Place the WLAN card bracket on the WLAN card and replace the single (M2x3) screw to secure the bracket to the computer. Pașii următori 1.

  • Page 21: Installing The Wwan Card

    Despre această sarcină The figure indicates the location of the WWAN card and provides a visual representation of the removal procedure. Pași 1. Remove the single (M2x3) screw that secures the WWAN card bracket to the computer. 2. Remove the WWAN card bracket from the computer. 3.

  • Page 22: Modulele De Memorie

    Pași 1. Locate the WWAN card slot on your computer. 2. Slide the WWAN card into the slot on the system board. 3. Connect the WWAN antenna cables to the WWAN module. 4. Place the WWAN card bracket on the WWAN card and replace the single (M2x3) screw to secure the bracket to the computer. Pașii următori 1.

  • Page 23: Installing The Memory Module

    Despre această sarcină The figure indicates the location of the memory module and provides a visual representation of the removal procedure. Pași 1. Using your finger tips gently pry the retention clips away from the memory module until the memory module pops up. 2.

  • Page 24: Unitate Ssd

    Pași 1. Align the notch on the memory module with the tab on the memory module slot. 2. Slide the memory module firmly into the slot at an angle. 3. Press the memory module down until it clicks into place. NOTIFICARE: If you do not hear the click, remove the memory module and reinstall it.

  • Page 25: Installing The Sata M.2 2280 Ssd

    Pași 1. Locate the SSD on your computer. 2. Remove the thermal tape from the SSD module. 3. Remove the single (M2x3) screw that secure the SSD module to the computer. 4. Slide the SSD module out from the computer. Installing the SATA M.2 2280 SSD Cerințe preliminare If you are replacing a component, remove the existing component before performing the installation procedure.

  • Page 26: Cadrul Interior

    Pași 1. Locate the SSD slot on your computer. 2. Slide the SSD into the slot. 3. Place the SSD thermal tape over the SSD module. 4. Replace the single (M2x3) screw to secure the SSD module to the computer. Pașii următori 1.

  • Page 27: Installing The Inner Frame

    Pași 1. Unroute the WWAN and WLAN antenna cables from the routing clips. 2. Peel the coin-cell battery from the inner frame. 3. Remove the six (M2x5) and six (M2x3) screws that secure the inner frame to the computer. 4. Lift the inner frame out of the computer. Installing the inner frame Cerințe preliminare If you are replacing a component, remove the existing component before performing the installation procedure.
  • Page 28 Pași 1. Align and place the inner frame into the slot on your computer. 2. Replace the six (M2x5) and six (M2x3) screws to secure the inner frame to the computer. 3. Route the WWAN and WLAN antenna cables through the retention clips on the frame. Dezasamblarea și reasamblarea...

  • Page 29: Hard Disk Drive

    4. Adhere the coin-cell battery to the inner frame. Pașii următori 1. Install the WLAN card. 2. Install the WWAN card. 3. Install the 2280 SATA SSD. 4. Install the battery. 5. Install the base cover. 6. Follow the procedure in After working inside your computer.

  • Page 30: Installing The Hard Drive

    Installing the Hard drive Cerințe preliminare If you are replacing a component, remove the existing component before performing the installation procedure. Despre această sarcină The figure indicates the location of the HDD and provides a visual representation of the installation procedure. Pași 1.
  • Page 31 Despre această sarcină The figure indicates the location of the heatsink and provides a visual representation of the removal procedure. Dezasamblarea și reasamblarea...

  • Page 32: Installing The Heatsink Assembly-Uma

    Pași 1. Locate the heatsink assembly on your computer. 2. Remove the six (M2x3) screws that secure the heatsink assembly to the computer. NOTIFICARE: Remove the screws as per the callout on the heatsink module. 3. Disconnect the heatsink fan cable from the system board. 4.
  • Page 33 Dezasamblarea și reasamblarea...
  • Page 34 Pași 1. Align the screw hole on the heatsink with the screw hole on the heatsink fan. 2. Replace the single (M2x3) screw to secure the heatsink fan to the heatsink. 3. Locate the heatsink assembly slot on your computer. 4.

  • Page 35: Heatsink Assembly-Discrete

    Heatsink assembly-discrete Removing the heatsink assembly-discrete Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the inner frame. Despre această sarcină The figure indicates the location of the Heatsink and provides a visual representation of the removal procedure. Pași 1.

  • Page 36: Installing The Heatsink Assembly-Discrete

    NOTIFICARE: Remove the screws in the order of the callout numbers [1, 2, 3, 4, 5, 6, 7] as indicated on the heatsink. 4. Lift the heatsink assembly out of the computer. 5. Remove the single (M2x3) screw that secures the heatsink fan to the heatsink. 6.

  • Page 37: Portul De Intrare C.c

    4. Align and place the heatsink assembly into the slot. 5. Replace the seven (M2x3) screws to secure the heatsink assembly to the system board. 6. Connect the heatsink fan cable to the connector on the system board. Pașii următori 1.

  • Page 38: Installing The Dc-In

    Pași 1. Locate the DC-in port on your computer. 2. Remove the two (M2x5) that secure the DC-in metal bracket. 3. Lift the DC-in metal bracket from the computer. 4. Disconnect the DC-in cable from the connector on the system board. 5.

  • Page 39: Bateria Rotundă

    Pași 1. Locate the DC-in slot on your computer. 2. Insert the DC-in port into the slot on your computer. 3. Connect the DC-in cable to the connector on the system board. 4. Place the DC-in metal bracket on the DC-in port. 5.

  • Page 40: Installing The Coin-Cell Battery

    3. Remove the battery. Despre această sarcină The figure indicates the location of the coin-cell and provides a visual representation of the removal procedure. Pași 1. Locate the coin-cell battery on your computer. 2. Disconnect the coin-cell battery cable from the connector on the system board. 3.

  • Page 41: Cititorul Smartcard

    Pași 1. Locate the coin-cell battery slot on your computer. 2. Adhere the coin-cell battery on to the slot. 3. Connect the coin-cell cable to the connector on the system board. Pașii următori 1. Install the battery. 2. Install the base cover.

  • Page 42: Installing The Smartcard Reader Board

    Pași 1. Locate the smartcard reader board on your computer. 2. Open the latch and disconnect the touchpad button board cable from the system board. 3. Open the latch and disconnect the smartcard reader board cable from the system board. 4.
  • Page 43 Pași 1. Locate the smartcard reader board slot on your computer. 2. Align and place the smartcard reader board into the slot on your computer. 3. Replace the three (M2x3) screws that secure the smartcard reader board to the computer. 4.

  • Page 44: Butoanele Touchpad

    Butoanele touchpad Removing the touchpad button board Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the 2280 SATA SSD. 5. Remove the WLAN card. 6. Remove the WWAN card.

  • Page 45: Installing The Touchpad Button Board

    Installing the touchpad button board Cerințe preliminare If you are replacing a component, remove the existing component before performing the installation procedure. Despre această sarcină The figure indicates the location of the touchpad buttons and provides a visual representation of the installation procedure. Pași 1.

  • Page 46: Boxe

    Boxe Removing the speakers Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the 2280 SATA SSD. 5. Remove the WLAN card. 6. Remove the WWAN card.

  • Page 47: Installing The Speakers

    Pași 1. Locate the speakers on your computer. 2. Disconnect and Unroute the speaker cables from the retention clips on the computer. 3. Lift the speakers out of the computer. Installing the speakers Cerințe preliminare If you are replacing a component, remove the existing component before performing the installation procedure. Despre această...

  • Page 48: Panoul Led

    Pașii următori 1. Install the board. 2. Install the inner frame. 3. Install the WLAN card. 4. Install the WWAN card. 5. Install the 2280 SATA SSD. 6. Install the battery. 7. Install the base cover. 8. Follow the procedure in After working inside your computer.

  • Page 49: Installing The Led Board

    Pași 1. Locate the LED board on your computer. 2. Open the latch and disconnect the LED board cable from the connector on the system board. 3. Peel back the LED board cable. NOTIFICARE: The LED board cable is secured to the computer by an adhesive strip. 4.
  • Page 50 Pași 1. Locate the LED board slot on your computer. 2. Align and place the LED board on the slot on your computer. 3. Replace the single (M2x3) screw that secures the LED board to the computer. 4. Adhere the LED board cable to the adhesive strip on the palmrest. 5.

  • Page 51: Tastatura

    Tastatura Removing the keyboard Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the 2280 SATA SSD. 5. Remove the memory. 6. Remove the WLAN card. 7.

  • Page 52: Installing The Keyboard

    Pași 1. Locate the Keyboard on your computer. 2. Open the latch and disconnect the following cables: a) keyboard cable b) keyboard backlit cable c) touchpad cable d) touchpad button board cable 3. Remove the eighteen (M2x2.5) screws that secure the keyboard assembly to the palmrerst. 4.
  • Page 53 Pași 1. Replace the six (M2x2) screws to secure the keyboard to the keyboard bracket. 2. Flip the keyboard assembly and align it to its slot on the palmrest. 3. Press down on the lattice at the snap points, in order to secure the keyboard assembly to the palmrest. Dezasamblarea și reasamblarea...

  • Page 54: Placa De Sistem

    NOTIFICARE: The keyboard has multiple snap points on the lattice side which must be pushed down firmly after the keyboard is replaced. 4. Replace the eighteen (M2x2.5) screws that secure the keyboard assembly to the palmrest. 5. Connect the following cables: a) keyboard cable b) keyboard backlit cable c) touchpad cable...
  • Page 55 Dezasamblarea și reasamblarea...
  • Page 56 Pași 1. Locate the system board on your computer. 2. Remove the single (M2x3) screw that secures the fingerprint reader metal bracket. 3. Remove the fingerprint metal bracket from the computer and flip the fingerprint sensor over. 4. Remove the two (M2x3) screws that secure the display bracket in place. 5.
  • Page 57 Dezasamblarea și reasamblarea...
  • Page 58 Pași 1. Locate the system board slot on your computer. 2. Slide the ports on the system board into the slots on the palmrest and align the screw holes on the system board with the screw holes on the palmrest. 3.

  • Page 59: Buton De Alimentare

    Pașii următori 1. Install the DC-in. 2. Install the heatsink-UMA. 3. Install the board. 4. Install the inner frame. 5. Install the memory. 6. Install the WLAN card. 7. Install the WWAN card. 8. Install the 2280 SATA SSD. 9. Install the battery. 10.

  • Page 60: Removing The Power Button With Fingerprint Reader

    2. Install the DC-in. 3. Install the board. 4. Install the inner frame. 5. Install the memory. 6. Install the WLAN card. 7. Install the WWAN card. 8. Install the 2280 SATA SSD. 9. Install the battery. 10. Install the base cover.

  • Page 61: Capacele Balamalelor

    3. Lift the power button with fingerprint out of the computer. Capacele balamalelor Removing the hinge caps Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the display assembly.

  • Page 62: Installing The Hinge Caps

    Installing the hinge caps Cerințe preliminare If you are replacing a component, remove the existing component before performing the installation procedure. Despre această sarcină The figure indicates the location of the hinge caps and provides a visual representation of the installation procedure. Pași 1.

  • Page 63: Ansamblul Capacului Din Spate Al Afişajului

    Ansamblul capacului din spate al afişajului Replacing the display back cover Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the display assembly. 5. Remove the display bezel.

  • Page 64: Balamalele Afişajului

    Balamalele afişajului Removing display hinge Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the display assembly. 5. Remove the display bezel. 6. Remove the display hinge caps.

  • Page 65: Installing Display Hinge

    Installing display hinge Despre această sarcină The figure indicates the location of the camera and provides a visual representation of the installation procedure. Pași 1. Place the display hinge on the display assembly. 2. Replace the four (M2.5x3) screws to secure the display hinge to the display assembly. Pașii următori 1.

  • Page 66: Cablul Afişajului (Edp)

    Cablul afişajului (eDP) Removing display cable Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the display assembly. 5. Remove the display bezel. 6. Remove the display hinge caps.

  • Page 67: Installing Display Cable

    Installing display cable Despre această sarcină The figure indicates the location of the camera and provides a visual representation of the installation procedure. Pași 1. Adhere the display cable to the display back cover. 2. Adhere the conductive tape and route the display cable to the display back cover. Pașii următori 1.

  • Page 68: Panoul Afişajului

    Panoul afişajului Removing the display panel Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the display assembly. 5. Remove the display bezel. 6. Remove the display hinge caps.
  • Page 69 Pași 1. Locate the display panel on the display back cover assembly. Dezasamblarea și reasamblarea...

  • Page 70: Installing The Display Panel

    2. Remove the two (M2.5x3) screws that secure the display panel to the display assembly. 3. Lift to turn over the display panel to access the display cable. 4. Peel the conductive tape on the display cable connector. NOTIFICARE: Do not pull and release the Stretch (SR) tapes from the display panel. There is no need to separate the brackets from the display panel.
  • Page 71 Dezasamblarea și reasamblarea...
  • Page 72 Pași 1. Connect the display cable to the connector and close the latch. 2. Adhere the adhesive strip to secure the display cable connector. 3. Turn back and place the display panel over the display back cover. 4. Replace the two (M2.5x3) screws that secure the display panel to the display assembly. Pașii următori 1.

  • Page 73: Cadrul Afişajului

    Cadrul afişajului Removing the display bezel Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the WLAN card. 5. Remove the WWAN card. 6. Remove the display assembly.

  • Page 74: Installing The Display Bezel

    Installing the display bezel Cerințe preliminare If you are replacing a component, remove the existing component before performing the installation procedure. Despre această sarcină The figure indicates the location of the display bezel and provides a visual representation of the installation procedure. Pași Align the display bezel with the display back-cover and antenna assembly, and gently snap the display bezel into place.

  • Page 75: Ansamblul Afişajului

    Ansamblul afişajului Removing the display assembly Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the WLAN card. 5. Remove the WWAN card. Despre această sarcină The figure indicates the location of the display assembly and provides a visual representation of the removal procedure.
  • Page 76 Dezasamblarea și reasamblarea...
  • Page 77 Pași 1. Remove the two (M2x3) screws that secure the EDP metal bracket to the computer. 2. Peel the tape that secures the display cable to the system board. 3. Open the latch and disconnect the display cable from the system board. 4.
  • Page 78 Dezasamblarea și reasamblarea...
  • Page 79 Dezasamblarea și reasamblarea...
  • Page 80 Dezasamblarea și reasamblarea...
  • Page 81 Pași 1. Place the display assembly on a clean and flat surface. 2. Align and place the palmrest on the display assembly. 3. Using the alignment posts, close the display hinges. 4. Connect the display cable to the system board and adhere the tape to secure the display cable. 5.

  • Page 82: Cameră

    Cameră Removing camera Cerințe preliminare 1. Follow the procedure in Before working inside your computer. 2. Remove the base cover. 3. Remove the battery. 4. Remove the display assembly. 5. Remove the display bezel. 6. Remove the display hinge caps. 7.

  • Page 83: Ansamblul Zonei De Sprijin Pentru Mâini

    Pași 1. Insert the camera into the slot on the display back cover . 2. Connect the camera cable to the connector and adhere the adhesive tape above the camera connector. 3. Affix the two conductive tape above the camera module. Pașii următori 1.
  • Page 84 12. Remove the keyboard. 13. Remove the smart card reader. 14. Remove the display assembly. Despre această sarcină After performing the preceding steps, you are left with the palmrest. Palmrest without contactless smart card reader: Palmrest with contactless smart card reader: Pașii următori 1.
  • Page 85 2. Install the smart card reader. 3. Install the keyboard. 4. Install the system board. NOTIFICARE: System board can be installed with heatsink attached. 5. Install the DC-in. 6. Install the board. 7. Install the inner frame. 8. Install the memory. 9.

  • Page 86: System Setup (Configurare Sistem)

    Meniul de încărcare Apăsați <F12> când este afișată sigla Dell pentru a iniția un meniu de încărcare unică, cu o listă a dispozitivelor de încărcare valabile pentru sistem. De asemenea, în acest meniu sunt incluse opțiunile de diagnosticare și de configurare BIOS. Dispozitivele indicate în meniul de încărcare depind de cele instalate în sistem.

  • Page 87: Boot Sequence (Secvența De Încărcare)

    Boot Sequence (Secvența de încărcare) vă permite să treceți peste ordinea de încărcare a dispozitivelor definită de Configurarea sistemului și să încărcați direct un dispozitiv anume (de exemplu: unitatea optică sau hard diskul). În timpul Testului Power-on Self-Test (POST), când apare sigla Dell, puteți: •...

  • Page 88: Informații Sistem

    Opțiune Descriere Battery Information Afișează starea bateriei și informații despre instalarea adaptorului de c.a. Boot Sequence Vă permite să specificați ordinea în care computerul încearcă să găsească un sistem de operare pe dispozitivele specificate în această listă. UEFI Boot Path Security Această...
  • Page 89 Opțiune Descriere • Enable USB PowerShare (Activare USB PowerShare) - dezactivată în mod implicit Această caracteristică are scopul de a permite utilizatorilor să alimenteze sau să încarce dispozitive externe, precum telefoane și playere portabile de muzică, utilizând energia stocată a bateriei de sistem prin portul USB PowerShare de pe notebook, în timp ce notebookul este în stare de repaus.

  • Page 90: Video

    Opțiune Descriere MAC Address Pass-Through • System Unique MAC Address (Adresă MAC de sistem unică) (dezactivată implicit) • Integrated NIC 1 MAC Address (Adresă MAC NIC1 integrată) • Disabled (Dezactivat) Caracteristica înlocuiește adresa MAC a plăcii NIC externe (a unei stații de andocare sau a unei chei hardware acceptate) cu adresa MAC selectată...

  • Page 91: Secure Boot

    Opțiune Descriere • Clear (ștergere) • PPI Bypass for Enable Commands (Ocolire PPI pentru comenzi de activare) • PPI Bypass for Disable Commands (Ocolire PPI pentru comenzi de dezactivare) • PPI Bypass for Clear Commands (Ocolire PPI pentru comenzi de golire) •...

  • Page 92: Intel Software Guard Extensions (Extensii De Protecţie Software Intel)

    Opțiune Descriere • Save to File (Salvare în fișier) - salvează cheia într-un fișier selectat de utilizator • Replace from File (Înlocuire din fișier) - înlocuiește cheia curentă cu o cheie dintr-un fișier selectat de utilizator • Append from File (Adăugare de la fișier) - adaugă o cheie la baza de date curentă dintr-un fișier selectat de utilizator •...

  • Page 93: Gestionarea Alimentării

    Opțiune Descriere Această opțiune este setată în mod implicit. C-States Control Vă permite să activați sau să dezactivați stările de repaus suplimentare ale procesorului. • C states (Stări C) Această opțiune este setată în mod implicit. Intel TurboBoost Vă permite să activați sau să dezactivați modul Intel TurboBoost al procesorului.

  • Page 94: Comportament Post

    Configuration • Standard (Standard) – realizează încărcarea completă a bateriei, la un raport standard. • ExpressCharge (Încărcare expres) – bateria se încarcă într-un timp mai scurt utilizând tehnologia Dell de încărcare rapidă. • Primarily AC use (Utilizare c.a. în principal) •...

  • Page 95: Flexibilitate

    Opțiune Descriere Extended BIOS Vă permite să creați o întârziere suplimentară înainte de încărcare. Opțiunile sunt următoarele: POST Time • 0 secunde — activată implicit. • 5 seconds (5 secunde) • 10 seconds (10 secunde) Full Screen Log • (Activare jurnal ecran complet) – opțiune neactivată Avertismente și •...

  • Page 96: Wireless

    Wireless Descrierea opțiunii Wireless Device Vă permite să activați sau să dezactivați dispozitivele wireless interne. Enable • WLAN • Bluetooth Toate opțiunile sunt activate în mod implicit. Ecranul Maintenance (Întreținere) Opțiune Descriere Service Tag Afișează eticheta de service a computerului. Asset Tag Vă...

  • Page 97: Actualizarea Bios Pe Sistemele Cu Bitlocker Activat

    3. Introduceți dispozitivul de stocare USB în sistemul care necesită actualizarea BIOS-ului. 4. Reporniți sistemul și apăsați tasta F12 când apare sigla Dell Splash pentru a afișa Meniul de încărcare unică. 5. Utilizând tastele săgeți, selectați USB Storage Device (Dispozitiv de stocare USB) și faceți clic pe Enter.

  • Page 98: Parola De Sistem Și De Configurare

    7. Executați fișierul, introducând numele complet al fișierului, de exemplu, O9010A12.exe, și apăsați pe Enter. 8. Utilitarul BIOS Update se va încărca. Urmați instrucțiunile de pe ecran. Figura 1. Ecranul de actualizare BIOS DOS Parola de sistem și de configurare Tabel 8.

  • Page 99: Ștergerea Sau Modificarea Unei Parole De Configurare A Sistemului Existente

    2. Selectați System/Admin Password (Parolă de sistem/administrator) și creați o parolă în câmpul Enter the new password (Introduceți parola nouă). Utilizați instrucțiunile următoare pentru a atribui parola de sistem: • O parolă poate avea până la 32 de caractere. • Parola poate conține numere de la 0 la 9.

  • Page 100: Depanare

    Executarea diagnosticării ePSA Pași 1. Porniţi computerul. 2. Când computerul se încarcă, apăsați tasta F12 când apare sigla Dell. 3. În ecranul meniului de încărcare, selectați opțiunea Diagnostics (Diagnosticare). 4. Faceți clic pe săgeata din colțul din stânga-jos. Este afișată pagina de pornire a diagnosticării.

  • Page 101: Ciclul De Alimentare Wi-Fi

    • Adaptorul de alimentare este conectat și bateria este încărcată complet. • Computerul funcționează pe baterie și bateria are un nivel de încărcare de peste 5 %. • Computerul este în stare de repaus, de hibernare sau este oprit. Indicatorul luminos de alimentare și de încărcare a bateriei iluminează intermitent galben cu coduri de clipire care indică defecțiuni. De exemplu, indicatorul luminos de alimentare și de încărcare a bateriei iluminează...
  • Page 102 6. Porniți modemul.. 7. Porniţi computerul. Depanare...

  • Page 103: Solicitarea De Asistenţă

    Despre această sarcină Dell oferă mai multe opţiuni de service şi asistenţă online şi prin telefon. Disponibilitatea variază în funcţie de ţară şi produs şi este posibil ca anumite servicii să nu fie disponibile în zona dvs. Pentru a contacta Dell referitor la probleme de vânzări, asistenţă tehnică sau servicii pentru clienţi:...
