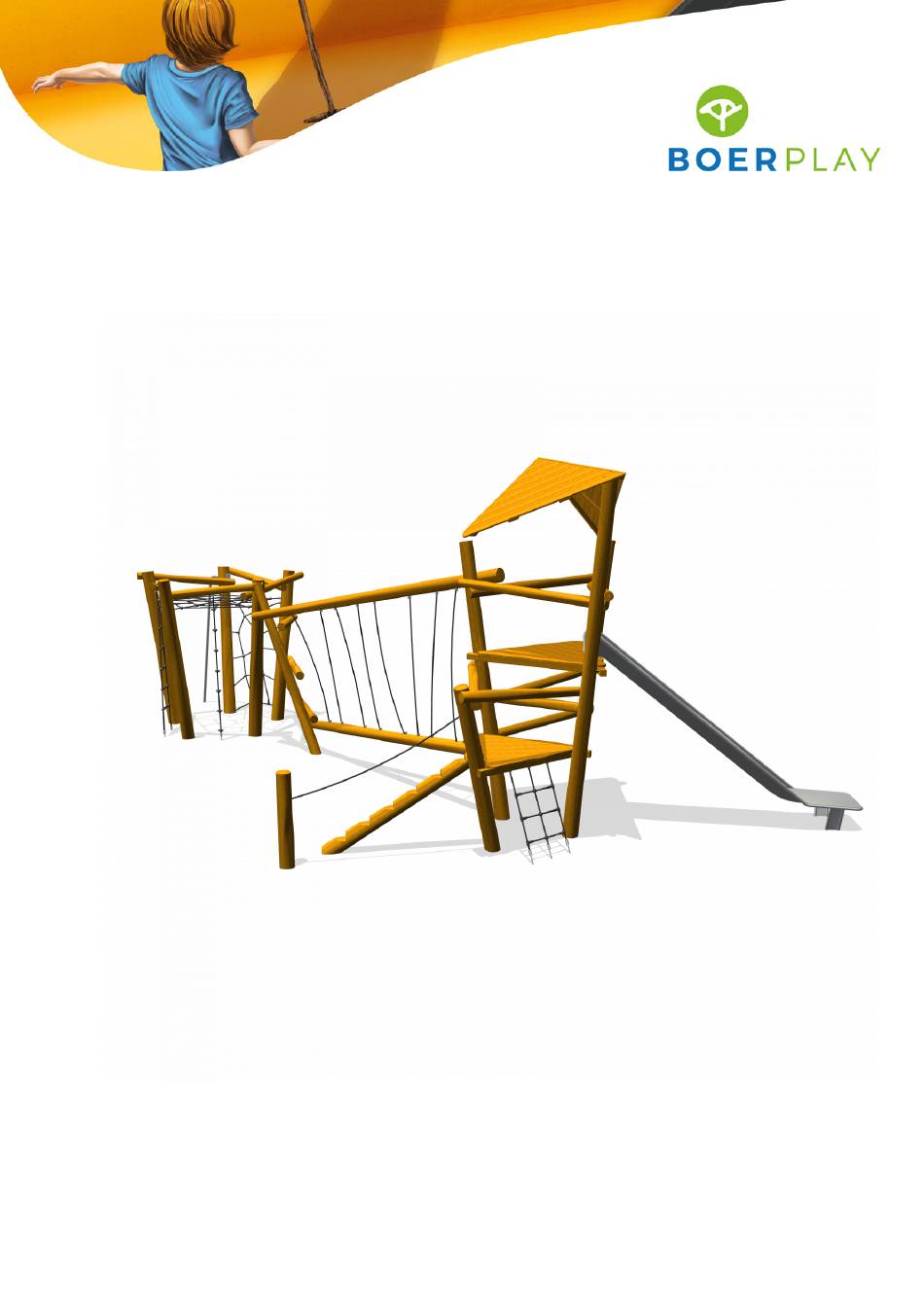

- Page 1 Combination Equipment PSTE115.006...
- Page 2 Hoofdmaten toestel. Voor gedetailleerde maatvoering verbindingspunten, zie volgende pagina Main dimensions play equipment. For detailed dimensions junctions, see next page 0,00 m 0,54 m 0,96 m 1,40 m 2,21 m 2,64 m 4,43 m 5,16 m 5,27 m 6,40 m 6,61 m 6,93 m 4,07 m...
- Page 3 8,40 m 8,89 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE PST 115 006 A Palenwoud Title Tekening Opmerking Adventure Play Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 19-12-2013 Date SPEELTOESTELLEN...
- Page 4 2,71 m 4,23 m 1,47 m 1,21 m 1,15 m 2,94 m 0,93 m 0,93 m 0,84 m 0,64 m 2,21 m 2,37 m Grondmarkering Ground level marker 0,59 m 0,83 m 1,00 m Benaming TOE PST 115 006 A Palenwoud Title Tekening...
- Page 5 Typeplaatje Identification plate Type Progr. Volgnr Bew. Rev. Benaming Opmerking Wirwar Klimkubus Touwladder Klimkubus Klimtouw Klimkubus Oploopnet 600 Adventure Play Glijpaal 3,2 m Adventure Play Boomtrap 1,0m enkel Adventure Play Liaanbrug Adventure Play Toren, vloertjes 1m & 2m Met verhoogt dak Adventure Play Klimvijfhoek Losse onderdelen...
- Page 6 Geleverde delen: Supplied parts: A - Toren 1 en 2 meter A - Tower 1 and 2 meter B - Glijbaan B - Slide C - Inloopnet C - Climbing net D - Oploopstam D - Climbing beam E - Lianenbrug liggers E - Liana bridge horizontal beams F - Lianenbrug staander F - Liana bridge vertical beam...
- Page 7 2,40 m 4,07 m 2,27 m 1,95 m 1,87 m 2,86 m 1,82 m 1,47 m 1,33 m 1,93 m 1,12 m 1,00 m 0,88 m 0,81 m 0,63 m 0,38 m 0,00 m 0,00 m Voor (Front) 4,07 m 2,40 m 1,96 m 1,68 m...
- Page 8 4,07 m 2,40 m 2,88 m 2,33 m 2,15 m 1,95 m 1,62 m 1,02 m 0,86 m 0,58 m 0,42 m 0,00 m 0,00 m Achter (Back) 4,06 m 2,87 m 2,40 m 2,29 m 2,13 m 1,94 m 0,00 m Rechts (Right)
-
Page 9: Combination Equipment
PSTE115.006 Combination Equipment LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Adventure Play Product code PSTE115.006 Name of equipment Palenwoud Maximum height of fall... -
Page 10: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 12 Grondmarkering Ground level marker 3,18 m Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr Bew. Rev. Benaming Opmerking DOPMOER BORG RVS M10 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide SLUITRING facing south...
- Page 13 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Pin-Torx - VZ 8.8 Veiligheidsschroef Bus RVS schroefdraad touw d16 Wirwar Klimkubus Benaming MOD PST 016 022 A Wirwar Title Tekening Opmerking Klimkubus Drawing Comment BOER Datum Samenstelling module Assembly module 24-8-2017 Date SPEELTOESTELLEN...
- Page 14 0,59 m Type Progr. Bew. Rev. Benaming Volgnr Opmerking M6 - VZ 8.8 Zeskantmoer Zeskantbout ISO 4014 M6 x 50 - VZ 8.8 Sluitring M6 - VZ 8.8 Ankerplaat 500x100x19 Bus + VZ schroef Touw 16 mm Touwladder Adventure Play B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PST 016 024 A Touwladder...
- Page 15 Type Progr. Bew. Rev. Benaming Volgnr Opmerking M6 - VZ 8.8 Zeskantmoer Zeskantbout ISO 4014 M6 x 50 - VZ 8.8 Sluitring M6 - VZ 8.8 Ankerplaat 500x100x19 Bus + VZ schroef Touw 16 mm Klimtouw Adventure Play B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PST 016 025 A Klimtouw Title...
- Page 16 Type Progr. Bew. Rev. Benaming Volgnr Opmerking M6 - VZ 8.8 Zeskantmoer Zeskantbout ISO 4014 M6 x 50 - VZ 8.8 Sluitring M6 - VZ 8.8 Ankerplaat 750x100x19 Bus + VZ schroef Touw 16 mm Oploopnet 1,0m Adventure Play B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PST 021 022 Oploopnet 600 Title...
- Page 17 Grondmarkering Ground level marker Type Progr. Volgnr Bew. Rev. Benaming Opmerking Glijstang 3,2 m Adventure Play Houtdraadbout ø10 X 50 - RVS A2-70 SLUITRING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PST 024 002 Glijpaal 3,2 m Title...
- Page 18 2,59 m 2,14 m 2,41 m A ( 1 : 10 ) 1,78 m 1,38 m 0,00 m 7 treden uitkappen volgens Gaten t.b.v. bevestiging paal 6-8 in werk boren, bovenstaande maten zodat trapboom toepasbaar is op willekeurig talud. Type Progr.
- Page 19 A: 1800 mm B: 1800 mm C: 1800 mm D: 1800 mm E: 1800 mm F: 1970 mm G: 1970 mm H: 1970 mm 4,53 m 0,30 m 0,32 m 0,46 m 0,79 m 0,61 m 0,43 m 0,62 m 0,31 m 0,66 m 3,53 m...
- Page 20 4,05 m 3,14 m 1,95 m 1,00 m 0,00 m Grondmarkering Ground level marker 0,81 m Plank 150x20 Lengte = 1000 Dakje toren Adventure Play Vloertje 2m Adventure Play Vloertje 1m Adventure Play Paal 16-18 Lengte =4500 Paal 16-18 Lengte =2500 Paal 16-18 Lengte =3800 Paal 10-12...
- Page 21 2,44 m Grondmarkering Ground level marker 2,22 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking M12, L= 200, RVS A2-70 Slotbout+dopm.+ringen 5 x 70 - RVS A2-70 Schroef Assy Afstandsbus 30x30x14 Paal 10-12 Lengte =1500 Paal 18-20 Lengte =3000 Plank 120x20 Lengte = 1400 Net klimvijfhoek Adventure play...
- Page 22 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Paal 10-12 Lengte =1400 Paal 10-12 Lengte =1600 Paal 10-12 Lengte =1800 Paal 10-12 Lengte =2000 Paal 10-12 Lengte =2200 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PST 115 006 A Losse onderdelen Title...
