BOERPLAY PSTE115.020 Manual

Hide thumbs Also See for PSTE115.020:

Advertisement

Quick Links

Download this manual
Spielkombination
PSTE115.020

Advertisement

loading
Need help?

Need help?

Do you have a question about the PSTE115.020 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY PSTE115.020

Summary of Contents for BOERPLAY PSTE115.020

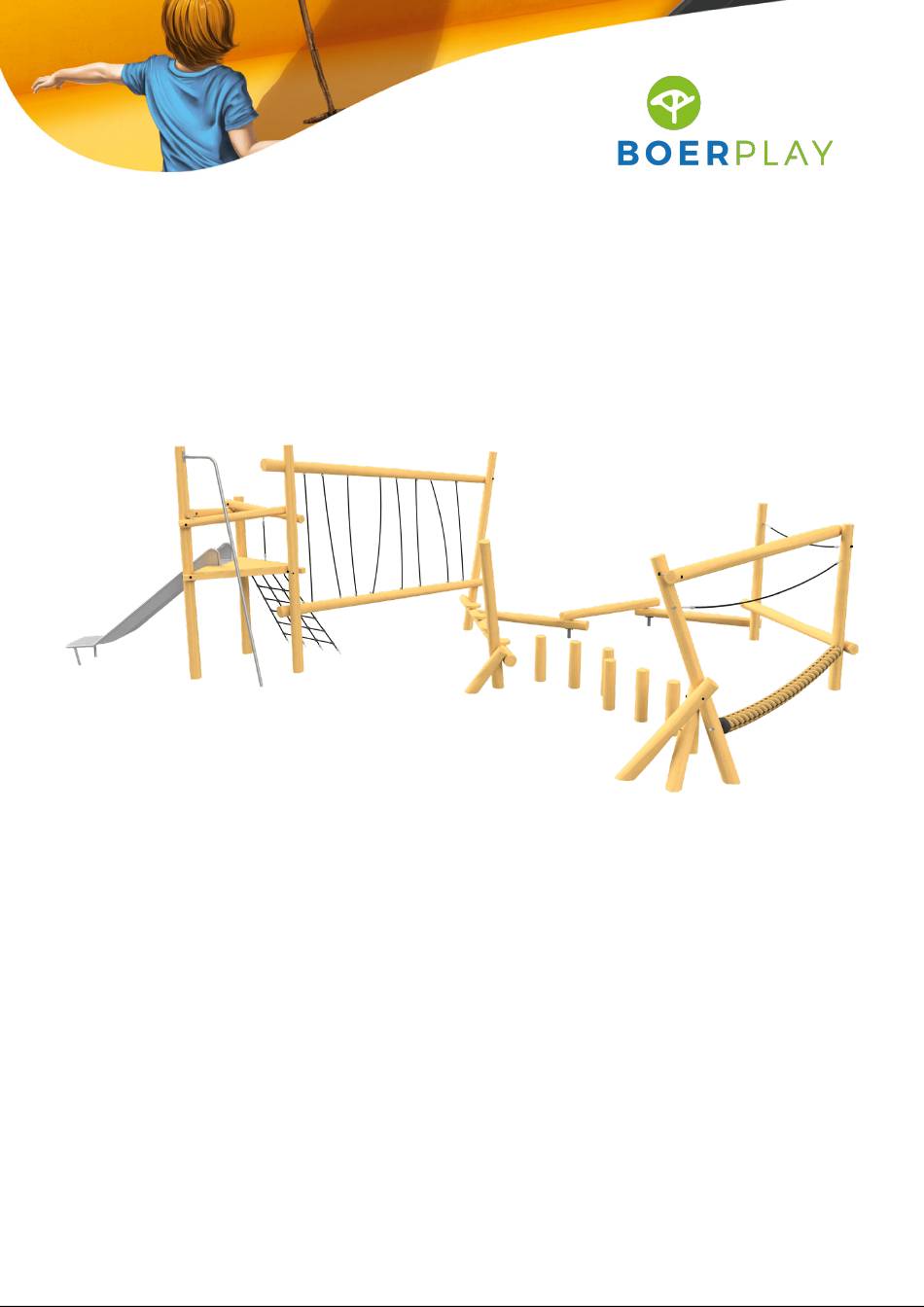

  • Page 1 Spielkombination PSTE115.020...
  • Page 2 8,08 m 7,78 m 7,51 m 6,00 m 0,54 m (6x) 3,25 m 2,10 m 0,91 m 0,00 m ✔ Afstand > 0,25 mm door prop (Distance > 0,25 mm by gag) 3,05 m <0,60 m 1,45 m 0,60 m 0,00 m 0,00 m <0,60 m...
  • Page 3 11,86 m 11,36 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming Palenwoud TOE PST 115 020 Title Tekening Opmerking Adventure Play Drawing Comment Datum Obstakelvrije zone Obstacle free zone 24-8-2023 Date...
  • Page 4 1,88 m 1,78 m 4,48 m 3,72 m 1,59 m 2,05 m 0,58 m 3,24 m 0,50 m 1,37 m 2,78 m 3,08 m 0,31 m Grondmarkering Ground level marker 0,60 m 0,70 m 0,75 m Benaming Palenwoud TOE PST 115 020 Title Tekening Opmerking...
  • Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections Assembly sequence: Montagevolgorde:...
  • Page 6 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Vloer 1,45 Grond frame 1,45 Staander 1,3 m Staander 2,8 m Staander 3,0 m Staander 3,75 m Railing Driehoek opklimnet 1,45 m Handtouw Glijbaan 145 - 150 cm Module Robina Driepoot Adventure play MODS Grondanker Balansbalk...
  • Page 7 3,05 m 2,92 m 2,17 m 2,00 m 1,84 m 1,69 m 1,45 m 0,87 m 0,60 m 0,00 m 0,00 m Voor (Front) Openingen altijd > 230 mm (Openings always > 230 mm) 3,05 m 2,82 m 2,81 m 2,36 m 2,10 m 1,82 m...
  • Page 8 3,05 m 2,17 m 2,10 m 1,80 m 1,69 m 1,45 m 0,24 m 0,24 m 0,00 m 0,00 m Achter (Back) Opening altijd > 230 mm (Opening always > 230 mm) 3,05 m 2,82 m 2,81 m 2,39 m 2,10 m 2,17 m 1,81 m...
  • Page 9 LOGBUCH Art der Anzeige Adventure Play Artikelnummer PSTE115.020 Gerätename Spielkombination Maximale Fallhöhe 1,5 m Baujahr 2023 Zertifikat 057719 Kontrollstelle TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 10 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...
  • Page 11 Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 12 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 14 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 Afstandsbus 30x30x14 Vloer 1,45 MAP 01 002 © Copyright BOERplay 14-2-2023 Revision:...
  • Page 15 Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking HOUTDRAADBOUT M10 X 80 Carrosseriering M10 x 30 - VZ 8.8 Standaard plank 120x20 Lengte = 1400 MAP 02 140 © Copyright BOERplay 18-7-2022 Revision:...
  • Page 16 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia Ø 14-16 Zaaglengte = 1,3 MAP 04 130 © Copyright BOERplay 8-6-2023 Revision:...
  • Page 17 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Paal 14-16 Lengte =2800 MAP 04 280 © Copyright BOERplay 17-1-2023 Revision:...
  • Page 18 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia Ø 14-16 Zaaglengte 3,0 m MAP 04 300 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 19 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte 3,75 MAP 04 380 © Copyright BOERplay 18-7-2022 Revision:...
  • Page 20 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1500 MAP 05 150 © Copyright BOERplay 18-7-2022 Revision:...
  • Page 21 M6 x 40 - VZ 8.8 Pin-Torx - VZ 8.8 Veiligheidsschroef CARROSSERIERING M6 x 20 - VZ 8.8 Standaard plank 120x20 Lengte = 1600 Bus RVS schroefdraad touw d16 Zwart Oploopnet 1,45m MAP 24 145 © Copyright BOERplay 5-7-2022 Revision:...
  • Page 22 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER M12 - RVS A2-70 Sluitring D-sluiting 5 MM RVS Dop zwart Beschermdop M10-M12 RING KUNSTSTOF Slotbout met lip M12x120 Hercules touw Ø16 Zwart L = 500 mm Benaming MAP 29 050 Handtouw Title Tekening Opmerking...
  • Page 23 Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgdopmoer M10 - RVS A2-70 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide SLUITRING facing south 145 cm...
  • Page 24 5 x 70 - RVS A2-70 Lengte =1800 Paal 14-16 Paal 14-16 Lengte =2100 Paal 14-16 Lengte =3000 Standaard plank 120x20 Lengte = 1200 Standaard plank 120x20 Lengte = 1800 MOD PST 007 071 © Copyright BOERplay 30-3-2022 Revision: A...
  • Page 25 Bew. Rev. Benaming Opmerking Houtdraadbout ø10 X 100 - RVS A2-70 Zeskanttapbout ISO 4014 M12 x 40 - VZ 8.8 Sluitring M12 - VZ 8.8 Poer model 2 55 kg Grondanker Goal MODSPST 007 110 © Copyright BOERplay 20-7-2022 Revision:...
  • Page 26 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 280, RVS A2-70 Paal 14-16 Lengte =2000 Benaming MOD PST 007 113 A Balken Title Tekening Opmerking Balans trio Drawing Comment Datum Samenstelling module Assembly module 12-4-2019 Date...
  • Page 27 A ( 1 : 4 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER M12 - RVS A2-70 Sluitring D-sluiting 5 MM RVS Dop zwart Beschermdop M10-M12 Handtouw 2.3 m Adventure Play Slotbout met lip M12x150 RING KUNSTSTOF Benaming MOD PST 016 107 A Handtouw 2.3 m Title Tekening...
  • Page 28 A ( 1 : 4 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER M12 - RVS A2-70 Sluitring D-sluiting 5 MM RVS Dop zwart Beschermdop M10-M12 RING KUNSTSTOF Slotbout met lip M12x150 Handtouw 4,0 m Adventure Play Benaming MOD PST 016 108 A Handtouw 4,0 m Title Tekening...
  • Page 29 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Dopmoer M16 - VZ 8.8 SLUITRING M16 x 3 Veerring M16 Verzinkt Touw 3,6m 160mm diameter Benaming MOD PST 023 001 Touw 3,6 meter Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 5-7-2011 Date...
  • Page 30 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 240, RVS A2-70 Paal 14-16 Lengte =2800 Benaming MOD PST 023 024 Verbindingsbalk 2,8 m Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 17-12-2019 Date...
  • Page 31 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 240, RVS A2-70 Paal 14-16 Lengte =4200 Benaming MOD PST 023 025 Verbindingsbalk Title Tekening Opmerking Adventure Play Drawing Comment Datum Samenstelling module Assembly module 24-1-2020 Date...
  • Page 32 A ( 1 : 5 ) Afstand van de glijstang naar: - vloer: tussen 350 en 500mm - railing: groter dan 250mm - overige toesteldelen: groter dan 500mm Distance from the fireman's pole to: - floor: between 350 and 500mm - railing: more than 250mm - other parts of the equipment: more than 500mm Type...
  • Page 33 A: 1800 mm B: 1800 mm C: 1800 mm D: 1800 mm E: 1800 mm F: 1970 mm G: 1970 mm H: 1970 mm 4,53 m 0,30 m 0,32 m 0,46 m 0,79 m 0,61 m 0,43 m 0,62 m 0,31 m 0,66 m 3,53 m...
  • Page 34 Type Progr. Bew. Rev. Benaming Volgnr. Opmerking 5 x 50 - RVS A2-70 Schroef Assy Paal 14-16 Lengte =1400 Paal 14-16 Lengte =3600 Paal 14-16 Lengte =2700 Voetplaat Jungleplay Stapplateau Robinia Benaming MOD PST 035 002 Balansbalk aanbouw Title Tekening Opmerking Adventureplay Drawing...
