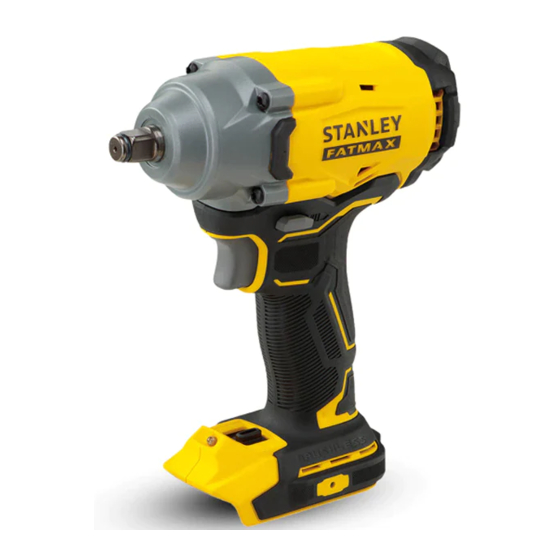

Stanley FATMAX V20 LITHIUM ION SBW920 Manual
  1. Manuals
  2. Brands
  3. Stanley Manuals
  4. Power Tool
  5. FATMAX V20 LITHIUM ION SBW920
  6. Manual

Stanley FATMAX V20 LITHIUM ION SBW920 Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
7
4
3
5
6
2
1
www.stanleytools.com
SBW920

Advertisement

loading

Related Manuals for Stanley FATMAX V20 LITHIUM ION SBW920

Summary of Contents for Stanley FATMAX V20 LITHIUM ION SBW920

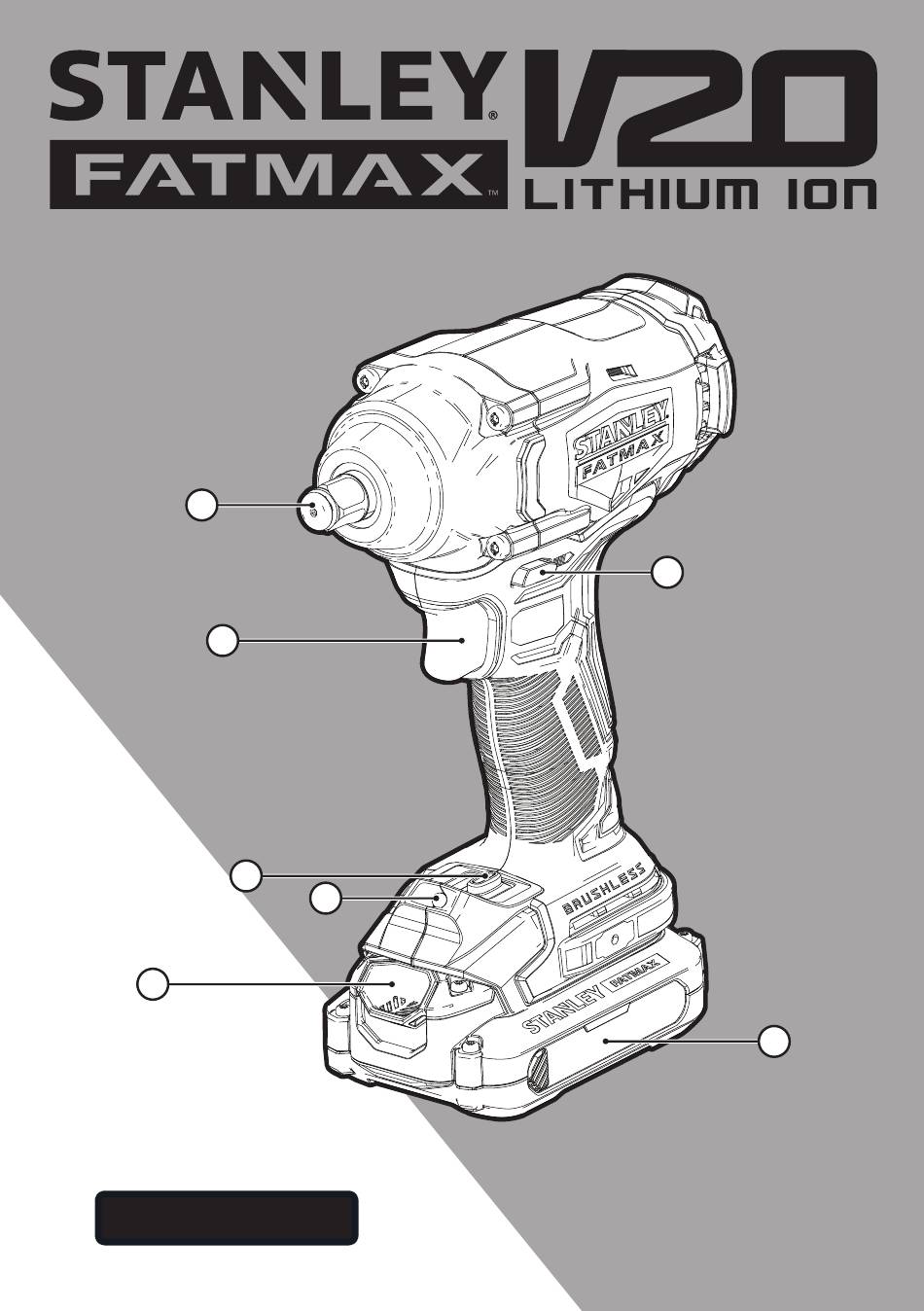

  • Page 1 www.stanleytools.com SBW920...
  • Page 2 English (original instructions) 简体中文 繁體中文 한국어 Bahasa Indonesia ภาษาไทย TIẾNG VIỆT...
  • Page 4 ENGLISH (Original instructions) Intended use Your STANLEY FATMAX SBW920 brushless impact wrench has been designed for screwdriving and nut setting applications. This appliance is intended for professional and private, non-professional users. Safety instructions General power tool safety warnings Warning! Read all safety warnings, instructions, illustrations and specifications provided with this power tool.
  • Page 5 (Original instructions) ENGLISH unavoidable, use a residual current device (RCD) tools. Such preventive safety measures reduce the risk of protected supply. Use of an RCD reduces the risk of starting the power tool accidentally. d. Store idle power tools out of the reach of children and electric shock.
  • Page 6 ENGLISH (Original instructions) Even with the application of the relevant safety regulations excessive temperature. Exposure to fire or temperature above 130 °C may cause explosion. and the implementation of safety devices, certain residual g. Follow all charging instructions and do not charge the risks can not be avoided.
  • Page 7 Chargers Note: The charger will not charge a battery if the cell Use your STANLEY FATMAX charger only to charge temperature is below approximately 10 °C or above 40 °C. the battery in the tool with which it was supplied. Other The battery should be left in the charger and the batteries could burst, causing personal injury and damage.
  • Page 8 ENGLISH (Original instructions) Leaving the battery in the charger the screw (12) holding the belt hook is secure. Note: When attaching or replacing the belt hook (8), use only The charger and battery pack can be left connected with the the screw (12) that is provided.
  • Page 9 (Original instructions) ENGLISH A forward/reverse control button (4) determines the rotational Fig. I direction of the tool and also serves as a lock-off button. • To select forward rotation (clockwise), release the trigger and depress the forward/reverse control button on the right side of the tool.
  • Page 10 Warning!Since accessories, other than those offered by Anvil Size 12.7 (Hog Ring) STANLEY, have not been tested with this product, use of Weight such accessories with this tool could be hazardous. To reduce the risk of injury, only STANLEY recommended accessories...
