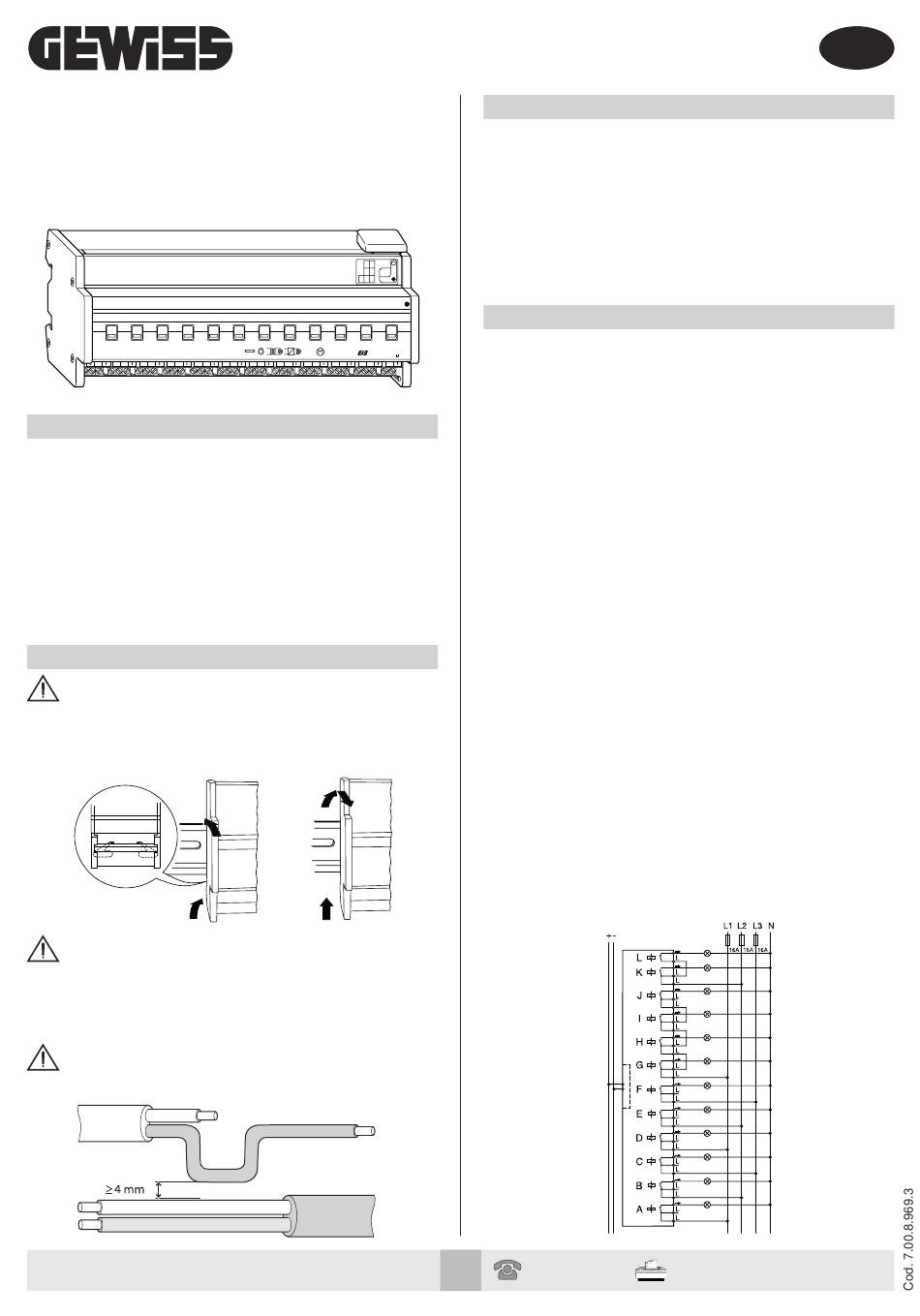

Gewiss GW 90 738 Quick Start Manual

TERMINALE D'USCITA 12 CANALI
(230VAC 16A NA)
Articolo n.
GW 90 738
A B C D
OFF OFF OFF OFF
L L L L L L L L

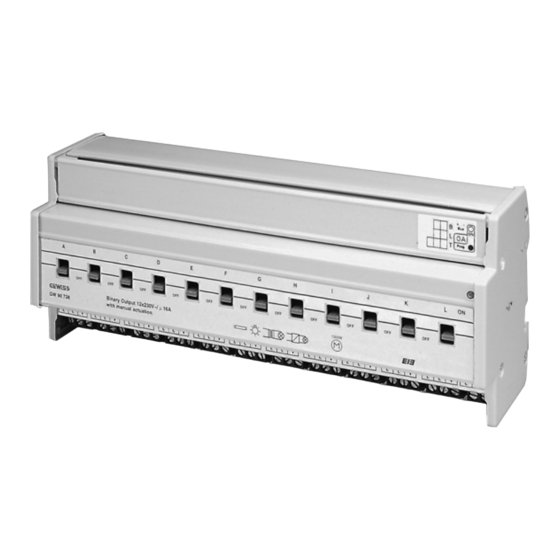

L'attuatore con azionamento manuale GW 90 738 serve ad accendere lampade
ed altre utenze tramite contatti NA. Il dispositivo è dotato di dodici canali
indipendenti (da A a L) con relé mobili in uscita e un accoppiatore Bus integrato.
La funzione dei canali è determinata dal software caricato dell'utente.
Elementi di visualizzazione e funzionamento
1 LED verde: il LED di funzionamento si accende quando
l'applicazione è stata caricata correttamente.
1 LED rosso: controllo programmazione
pulsante 1: programmazione
12 interruttori manuali: per la messa in funzione in manuale dei contatti di
regolazione (da A a L), anche in mancanza della
tensione del Bus.
INSTALLAZIONE
ATTENZIONE: I dispositivi adiacenti possono venire danneggiati!
Installare in prossimità dell'attuatore soltanto dispositivi dotati
almeno di isolamento principale.
1 Posizionare il dispositivo sulla guida DIN dal basso e spingere verso
l'alto. Poi spingere la parte alta del dispositivo contro la guida e
agganciarla. Non è richiesta alcuna guida dati.
ATTENZIONE: L'attuatore può venire danneggiato. Proteggere i contatti
di regolazione con interruttori magnetotermici a monte da16 A.
2 Collegare il dispositivo come mostrato nell'esempio. I cavi sono collegati alle
utenze e alle reti di alimentazione (L1, L2 o L3) tramite morsetti a vite per un
massimo di 16 A. Ogni coppia di collegamenti L è connessa internamente.
3 Inserire morsetto di alimentazione Bus e coperchio del cavo.
ATTENZIONE: Si deve assicurare una distanza di sicurezza.
Assicurarsi che ci sia una distanza di almeno 4 mm tra i singoli cavi
della linea 230 V e la linea del Bus.
230V
GEWISS - MATERIALE ELETTRICO
B
L
T
E F G H I J K
OFF OFF OFF OFF OFF OFF OFF
1000W
L L L L L L L L L L L L L
FUNZIONI
Bus
Dopo aver realizzato i collegamenti del dispositivo, viene assegnato
l'indirizzo fisico e impostati i parametri:
1 Collegare l'interfaccia al Bus
2 Dare tensione al Bus
3 Premere il tasto di programmazione (il LED rosso si accende)
4 Caricamento dell'indirizzo fisico dall'ETS tramite interfaccia (il LED rosso si
spegne)
5 Caricamento nel dispositivo dei parametri preparati tramite interfaccia (il
LED verde si accende)
+ --
6 Verifica funzione scelta quando il dispositivo è operativo (possibile anche
Bus
ON
con l'ausilio dell'ETS)
Prog.
L RUN
Tensione ausiliaria esterna: nessuna
Alimentazione dal Bus: CC 24 V / circa 15 mA
AC 230V
16AX
L
Tensione di isolamento: CA 4 kV tra Bus e 230 V CA
CONTATTI DI COMMUTAZIONE DA A A L: 12 x realizzazione contatti, mobili
Protezione: Proteggere i contatti con interruttore magnetotermico a monte
da 16 A.
Tensione nominale: CA 230 V, da 50 a 60 Hz
Corrente nominale: 16 A, cos ϕ = 0,6
Carico minimo:
- Lampade ad incandescenza: AC 230 V, max. 3600 W con 10.000 cicli di
regolazione
- Lampade alogene: CA 230 V, max. 2500 W con 10.000 cicli di accensione
- Lampade fluorescenti: CA 230 V, max 2500 VA, compensate in
parallelo, con 5.000 cicli di accensione
- Carico capacitivo: CA 230 V, 16 A max. 200 µF con 5.000 cicli di accensione
Carico minimo: ≥ 24 V CC, 100 mA
Frequenza di accensione: max. 10 al minuto a carico nominale
Temperatura ambiente:
- Funzionamento: da -5°C a +45°C
- Immagazzinamento: da -25°C a +55°C
- Trasporto: da -25°C a +70°C
Ambiente circostante: L'apparecchio è progettato per un uso a un'altitudine
massima di 2000 m. sul livello del mare.
Grado massimo di umidità: 93%, in assenza di condensazione di umidità
Elementi di controllo: Tasto di programmazione, otto interruttori per la messa
in funzione manuale
Elementi di visualizzazione:
- Controllo programmazione: 1 LED rosso
- Pronto per il funzionamento: 1 LED verde
Collegamenti:
- Bus: tramite due spinotti da 1 mm per morsetto di alimentazione Bus
- Conduttore esterno: undici morsetti a vite a 3 vie (A – K) e un morsetto
a vite a 2 moduli (L) per max. 2,5 mm
Larghezza apparecchio: 12HP = approx. 216 mm
Linee guida CE: conforme alle linee guida sulla bassa tensione 73/23/EWG,
conforme alle linee guida CEM 89/336/CEE
Esempio di connessione:
