Vela 928717 Mounting Instructions

No. 106211
Montagevejledning for S-fodstøtte Tango 700
Varenummer/ Artikelnummer/ Product number:
(F)928717
(F)928718
(F)928719
(F)928720
(F)928721
(F)928722
D
E
DANSK

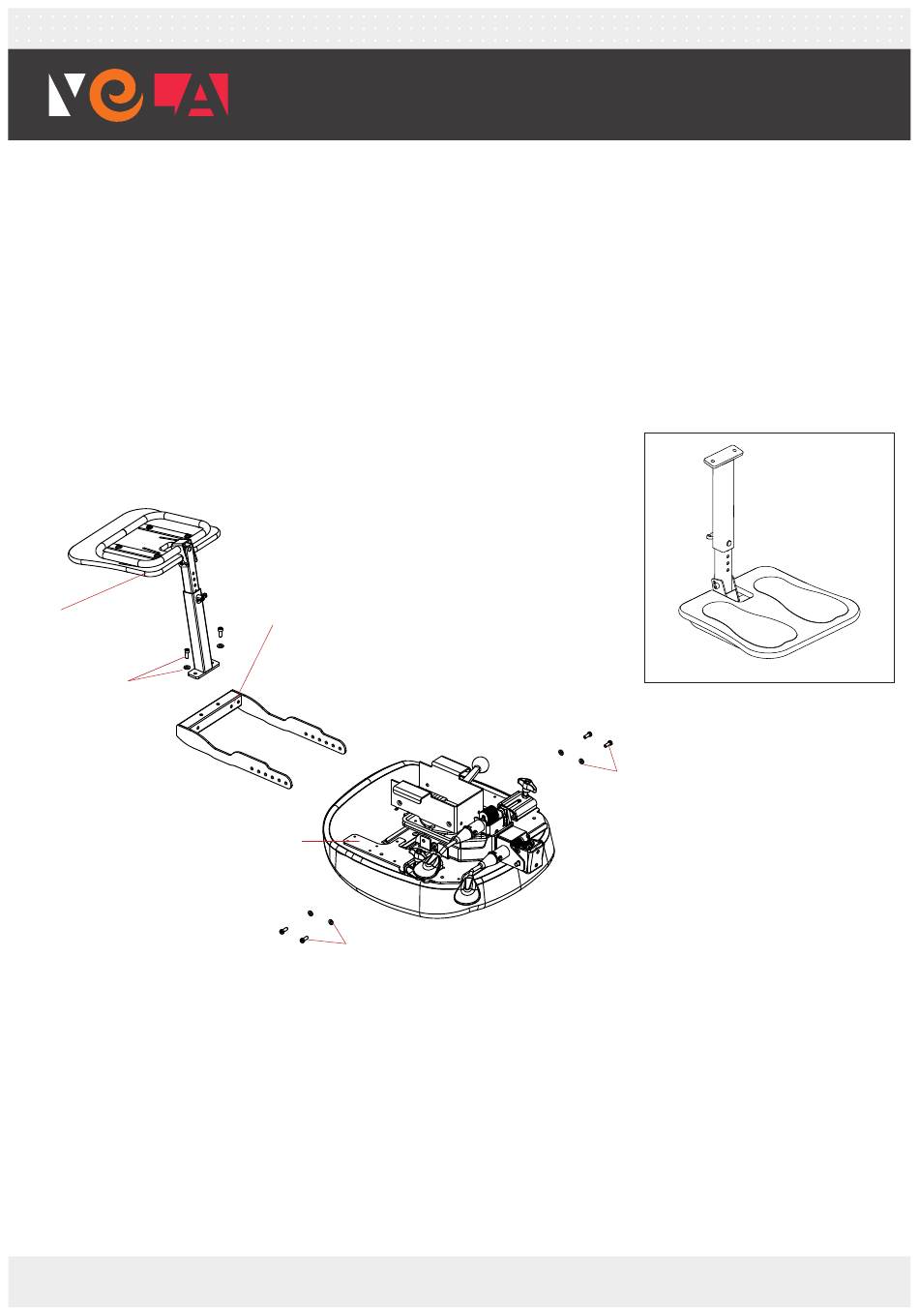

1. Monter ramme for S-fodstøtte (A) på sædeplade/bæreplade (B) med de medfølgende skruer og skiver (C) og
spændes godt fast.
2. S-fodstøtten (D) monteres på rammen (A) med de medfølgende skruer og skiver (E) og spænd godt fast.
Bemærk: Husk at efterspænde den gennemgående skrue, der holder fodpladen. Denne skrue afgør, hvor meget
modstand pladen giver, når fodpladen føres op og ned.
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk
Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Tango
S-fodstøtte / S-Footrest / Fotstøtte S-type -
VELA Tango 700
S-fodstøtte UNI m/LP.27 plade, sokkel 10°, underben 31-46 cm
S-fodstøtte UNI m/LP.27 plade, sokkel 10°, underben 26-36 cm
S-fodstøtte UNI m/LP.25 plade, sokkel 10°, underben 31-46 cm
S-fodstøtte UNI m/LP.25 plade, sokkel 10°, underben 26-36 cm
S-fodstøtte UNI m/LP.20 plade, sokkel 10°, underben 31-46 cm
S-fodstøtte UNI m/LP.20 plade, sokkel 10°, underben 26-36 cm
A
B
C
C
www.vela.eu
