Vela 014015 Mounting Instructions

No. 106214
Montagevejledning for hjulskift på VELA Tango 600/700
Varenummer/ Artikelnummer/ Product number:
(F)014015
(F)014811
(F)8013806012 Skrue
(F)8802806
(F)928736
*
DANSK
Forhjul:
1. Skru skruer (A) ud af forhjulene (B).
2. Fjern skruer (A) og skiver (C).
3. Det nu løse forhjul (B) kan trækkes ud og udskiftes.
4. Monter de nye hjul med skruer (A) og skiver (C).
Baghjul:
5. Skru vingeskruen (D) ud og fjern bremsearm (E).
6. Skru gummiafdækninger (F) ud.
7. Løsn skruer (G) på undersiden af rammen.
8. Skru vingeskrue (D) ind i aksel (H), træk aksel ud.
9. Skru vingeskrue (D) ud af aksel (H) igen.
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk
Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Tango

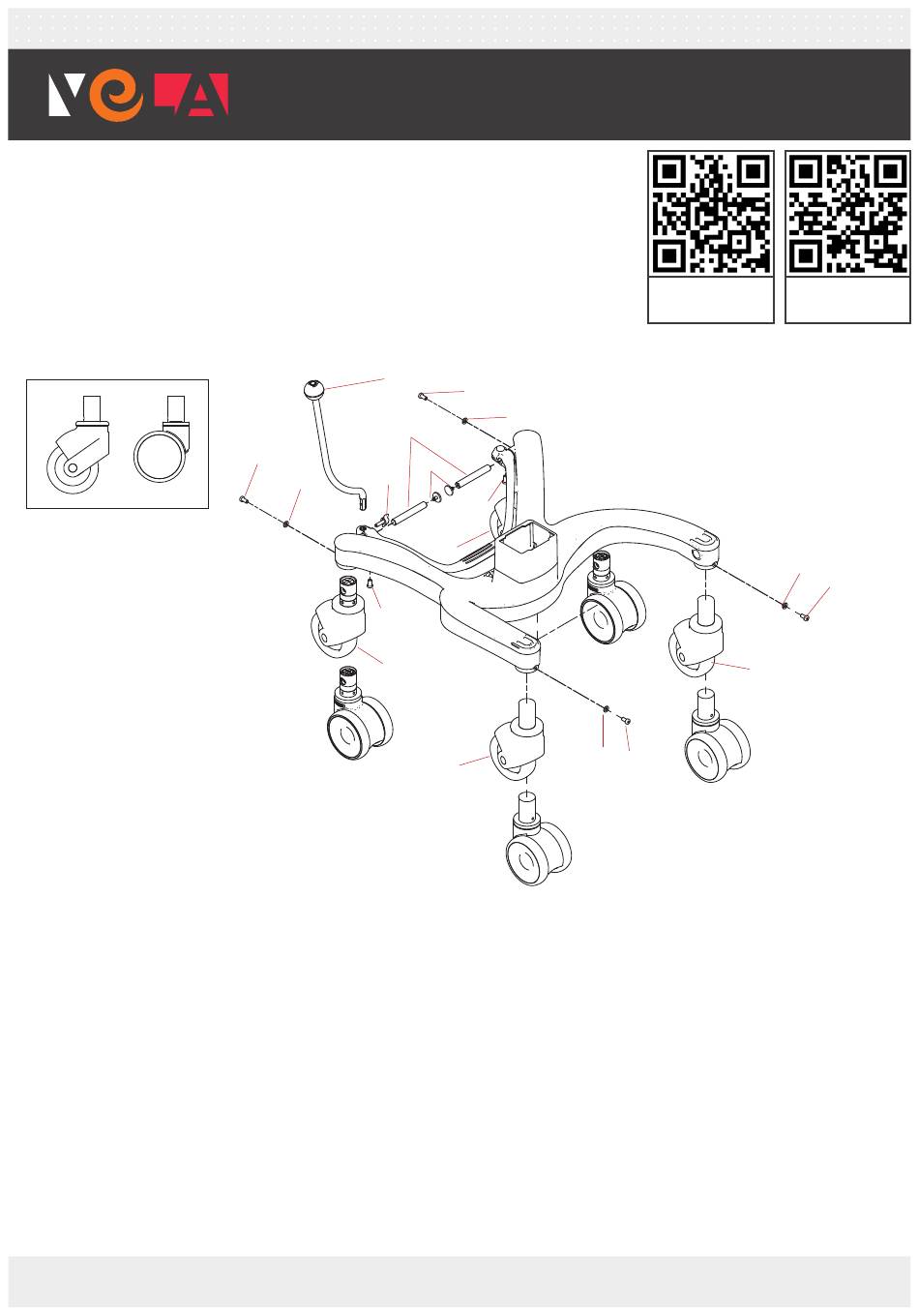

Standardhjul / Std. wheel / Hjul Standard -
VELA Tango 600/700
Baghjul
Forhjul
Skive
*Alternativt, dobbelt letløbende hjulsæt
I
K
*
E
I
K
H
F
D
G
J
G
J
B
*
10. Skru skruer (I) helt ud af baghjulene (J).
11. Fjern skruer (I) og skiver (K).
12. Det nu løse hjul (J) kan trækkes ud og udskiftes.
13. Det nye bremsehjul skal vende rigtigt. Det røde
klistermærke skal vende mod stolens højre side.
14. Monter de nye hjul ved at følge trin 13 til 5.
*Husk: Ved skift til dobbelt letløbende hjul er højden
anderledes.
Dette kompenseres ved at vende bøsningen, der holder
søjlen.
Se montagevejledning 106.219 eller 106.220 afhængigt
af om stolen er en el- eller gasvariant.
Videoinstruktion:
vl1935.dk/106214f
Front
*
B
*
C
A
Videoinstruktion:
vl1935.dk/106214r
Rear
C
A
www.vela.eu
