Vela 928850 Mounting Instructions

No. 106209

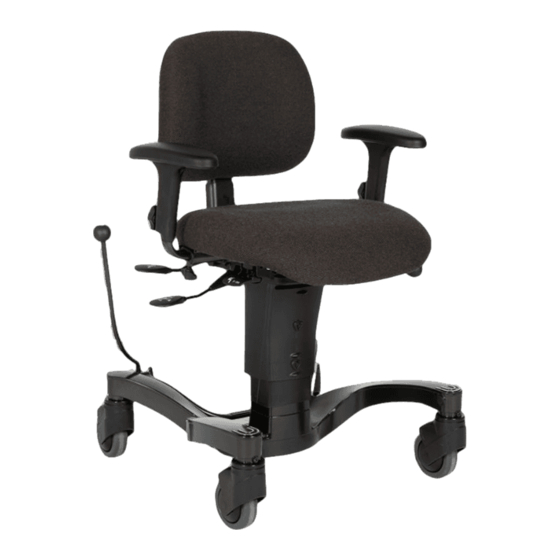

Montagevejledning for el-kip på VELA Tango 700
Varenummer/ Artikelnummer/ Product number:
(F)928850 El-kip T700E komplet
A
B
DANSK
Det anbefales at en VELA-tekniker udfører denne montage.

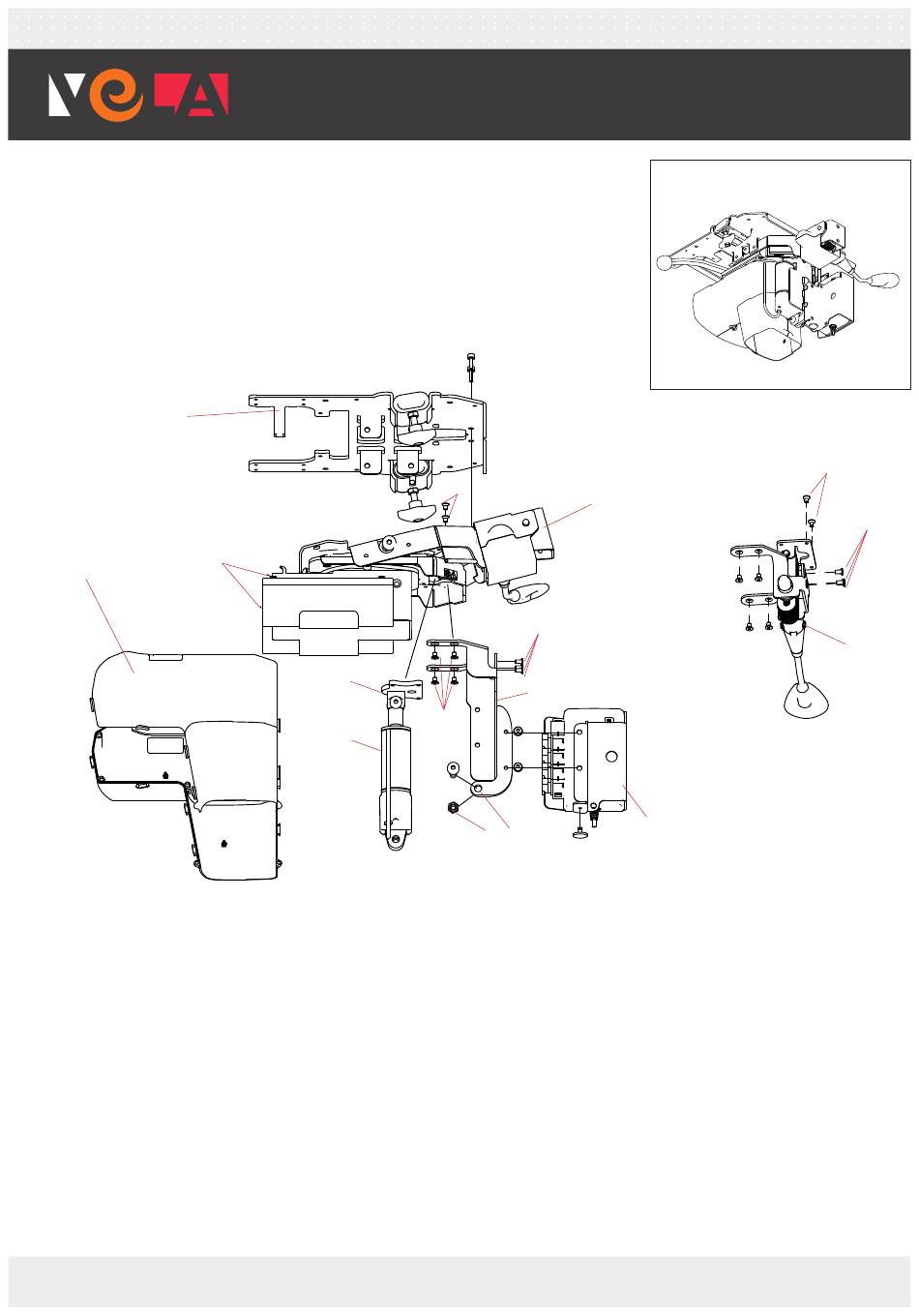

1. Afmonter sædeplade (A) og batteriafdækninger (B).
2. Kip bærepladen (C) fremad for at få mest muligt plads til montagen.
3. Fjern eksisterende sædekip (D) ved at fjerne de ni undersænkede skruer (E1+F1).
4. Installer topbeslaget (G) sammen med aktuatoren (H) som vist med to undersænkede skruer (F2) oppefra.
5. Monter den store del af beslaget (I) på bærepladen (C) med de syv resterende undersænkede skruer (E2).
6. Sæt den nederste pasbolt (J) i aktuator (H) og beslag (K).
7. Skru motorstyringen (L) fast på den store del af beslaget (I) og spænd ledninger fast.
8. Tilslut strøm på batteriernes plus- og minuspol forrest på bærepladen som vist (M). Vigtigt: +/- poler skal vendes
korrekt. Hvis det monteres omvendt ødelægges motorstyringen.
9. Monter sædeplade (A) og batteriafdækninger (B) igen.
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk
Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Tango
Elektrisk kip/ Elektrisk tilt/
Electrical tilt - VELA Tango 700
M
G
H
F2
C
E2
I
E2
K
J
F1
L
www.vela.eu
E1
D
