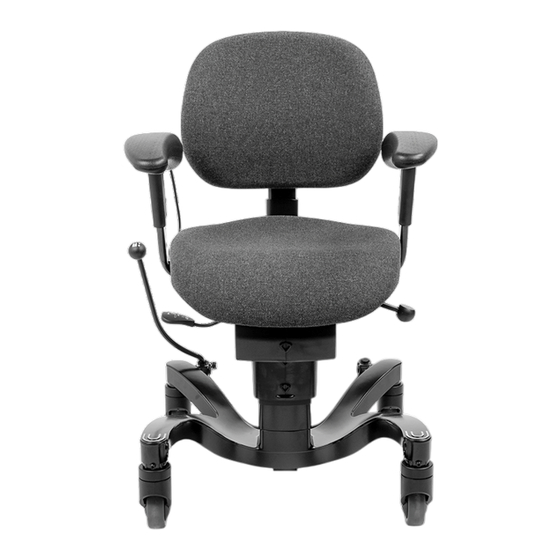

Vela Tango 700E Manual

No. 106234
Montagevejledning - Elektrisk fremdrift
DANSK
Montage inkluderer ændringer af strukturelle kom-
ponenter og elektrisk system. Dette skal udføres i
overensstemmelse med følgende instruktioner og
udføres af kvalificeret personale. Hvis du ikke har de
nødvendige forudsætninger for at udføre dette, be-
des du kontakte din VELA-leverandør eller tekniker.
Nødvendigt værktøj: 4 mm unbrakonøgle, 5 mm
unbrakonøgle, Phillips-skruetrækker, 6 mm borema-
skine.
Trin 1 - Mekanisk installation under stolen
1. Brems stolen og læg den ned på bagsiden, så du
kan komme til undersiden af rammen.
2. Bor to Ø6 huller i de angivne positioner helt
igennem.
3. Monter bøjlen ved at bruge en 5 mm unbrako-
nøgle til at fastgøre M6-skruerne fra oversiden.
Vær opmærksom på kablerne og sørg for, at de
ikke klemmes.
4. Rejs stolen op igen og aktiver fremdriftshjulene
ved at trykke dem ned mod gulvet.
Trin 2 - Elektrisk installation
5. Valgfrit: Hæv liften til maksimal højde for at få
bedre arbejdsplads.
6. Fjern de fire dæksler ved at fjerne de seks O-rin-
ge.
7. Afbryd strømmen på forsiden af batterierne.
8. Tilslut de samme ledninger til piggyback-stik på
driftssystemet. Tilslut positiv til positiv og negativ
til negativ. Bemærk den korrekte beskyttelse af
kablerne omkring sædemekanismen.
9. Tilslut piggyback-stikkene til batterierne. Positiv til
positiv, negativ til negativ.
10. Brug strips til at fastgøre strømkablet til bagsiden
af sædemekanismen sammen med controller-
kablet.
11. Monter igen de øverste dæksler og tre O-ringe.
Vent med at montere de to nederste dæksler.
Trin 3 - Installation af højdebegrænsning
12. Valgfrit: Hæv liften til maksimal højde for at få
bedre arbejdsplads.
VELA :: Gøteborgvej 8-12 :: 9200 Aalborg SV :: Denmark :: Tlf: (+45) 96 34 76 00 :: mail@vela.dk
Monteringsvejledning/Monteringsanvisning/Mounting instructions :: VELA Tango
Elektrisk fremdrift / Fremdriftshjelp /
Electric Propulsion - VELA Tango 700E
Videoinstruktion:
vl1935.dk/106234
13. Monter magneten og metalpladen på højre dæk-
sel som vist. Komponenten passer fint sammen,
når den er orienteret korrekt.
14. Skru de to plastbeslag på toppen af søjlerøret
som vist
15. Saml stikkene mellem højdebegrænsningssenso-
ren og drivcontrolleren.
16. Monter de sidste to dæksler igen ved hjælp af tre
O-ringe.
Trin 4 - Joystick-installation
17. Skru armlænet af ved højdejusteringen. Joystick-
et kan monteres enten på højre eller venstre side
af stolen. Bemærk, at det også kan monteres på
indersiden af armlænet.
18. Skru armlænets pude af ved at fjerne de to skruer
med en 4 mm unbrakonøgle.
19. Sæt joysticket mellem armlænets pude og
armlænets beslag. Bemærk: joysticket kan
monteres på to forskellige måder afhængigt af
bruger- præference. Anbefalingen er som vist for
at give bedre plads til brugeren og nedklapning af
joysticket.
20. Skru de to skruer i igen ved hjælp af de samme
værktøjer.
21. Fastgør armlænet til stolen igen
22. Juster joystickcontrolleren i den ønskede dybde
ved hjælp af en 4 mm unbrakonøgle.
23. Tilslut joystickcontrolleren til ledningen, som tidli-
gere blev fastgjort bagpå sædemekanismen.
24. Som det sidste trin skal kablerne fastgøres med
strips.
Trin 5 - Afsluttende test
25. Tænd for driftssystemet.
26. Når løftet er i maksimal position, skal displayet
læse "C1" og ikke være i stand til at køre.
27. Når løftet gradvist sænkes, vil "C1" -beskeden
forsvinde, og stolen er klar til at køre.
28. Test, at joystickets bevægelser stemmer overens
med den retningen stolen bevæger sig i.
29. Sluk for driftssystemet igen.
30. Dit produkt er nu klar til brug.
