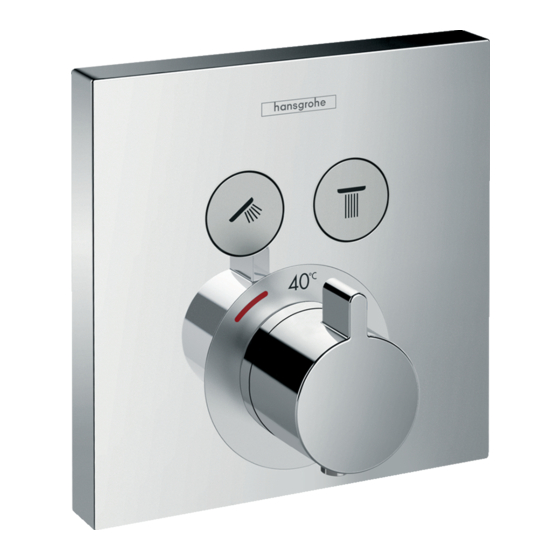

Hans Grohe ShowerSelect S 15743003 Instructions For Use/Assembly Instructions
Hide thumbs
Also See for ShowerSelect S 15743003:
- Instructions for use/assembly instructions (20 pages)
Advertisement
Quick Links
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Hans Grohe ShowerSelect S 15743003
Summary of Contents for Hans Grohe ShowerSelect S 15743003
- Page 1 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Page 2 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung ShowerSelect S 15743003 ShowerSelect 15763003...
-
Page 3: Installation Instructions
English Safety Notes Symbol description Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The product may only be used for bathing, hygienic Adjustment (see page 13) and body cleaning purposes. After the installation, the output tempera- Children as well as adults with physical, mental and/ ture of the thermostat must be checked. A or sensoric impairments must not use this product correction is necessary if the temperature without proper supervision. Persons under the influ- measured at the output differs from the ence of alcohol or drugs are prohibited from using temperature set on the thermostat. this product. The hot and cold supplies must be of equal pres- sures. Installation Instructions Safety Function (see page 13) • Prior to installation, inspect the product for transport The desired maximum temperature for exam- damages. After it has been installed, no transport or ple max. 42º C can be pre-set thanks to the surface damage will be honoured. safety function. • The pipes and the fixture must be installed, flushed and tested as per the applicable standards. Maintenance (see page 15) • The plumbing codes applicable in the respective countries must be observed. -
Page 4: Operation
English Operation (see page 18) Cleaning see enclosed brochure Minor leaking may occur briefly during initial commissioning and interruption/restart of the water supply. Spare parts (see page 19) Fault Cause Remedy - Supply pressure inadequate - Check water pressure (If a pump Insufficient water has been installed check to see if the pump is working). - Regulator filter dirty - Clean filter in front of the mixer and on the MTC-thermo cartridge - Shower filter seal dirty - Clean filter seal between shower and hose - Backflow preventers dirty or leaking - Clean backflow preventers, ex- Crossflow, hot water being forced into cold water pipe, or vice versa, change if necessary when mixer is closed - Thermostat has not been adjusted - Adjust thermostat Spout temperature does not cor-... - Page 5 Deutsch Sicherheitshinweise Symbolerklärung Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. Einjustieren (siehe Seite 13) Das Produkt darf nur zu Bade-, Hygiene- und Körper- Nach erfolgter Montage muss die Auslauf- reinigungszwecken eingesetzt werden. temperatur des Thermostaten überprüft wer- Kinder, sowie Erwachsene mit körperlichen, geis- den. Eine Korrektur ist erforderlich wenn die tigen und / oder sensorischen Einschränkungen an der Entnahmestelle gemessene Tempera- dürfen das Produkt nicht unbeaufsichtigt benutzen. tur von der am Thermostaten eingestellten Personen, die unter Alkohol- oder Drogeneinfluss Temperatur abweicht. stehen, dürfen das Produkt nicht benutzen. Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen Safety Function (siehe Seite 13) werden. Montagehinweise Dank der Safety Function lässt sich die ge- wünschte Höchsttemperatur von z. B. max. • Vor der Montage muss das Produkt auf Transportschä- 42 ºC voreinstellen. den untersucht werden. Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt. • Die Leitungen und die Armatur müssen nach den gülti- Wartung (siehe Seite 15) gen Normen montiert, gespült und geprüft werden. • Der Thermostat ist mit Rückflussverhinde- • Die in den Ländern jeweils gültigen Installationsrichtli- rern ausgestattet. Rückflussverhinderer nien sind einzuhalten.
-
Page 6: Bedienung
Deutsch Bedienung (siehe Seite 18) Reinigung siehe beiliegende Broschüre Bei der ersten Inbetriebnahme und nach Ab- / Anstellen der Wasserversorgung kann kurzzeitig minimal Wasser austreten. Serviceteile (siehe Seite 19) Störung Ursache Abhilfe - Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen Wenig Wasser - Schmutzfangsieb der Regeleinheit - Schmutzfangsiebe vor dem Ther- verschmutzt mostat und auf der Regeleinheit reinigen - Siebdichtung der Brause ver- - Siebdichtung zwischen Brause und schmutzt Schlauch reinigen - Rückflussverhinderer verschmutzt / - Rückflussverhinderer reinigen ggf. Kreuzfluss, warmes Wasser wird bei geschlossener Armatur in die defekt austauschen Kaltwasserleitung gedrückt oder umgekehrt - Thermostat wurde nicht justiert... - Page 7 Maße ShowerSelect S ShowerSelect 15743003 15763003 5 4 - 8 2 Ø 54-82 Durchflussdiagramm ShowerSelect 15763003 ShowerSelect S 15743003 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 12 18 24 30 36 42 48 Q = l/min...
- Page 8 Montage 01850180 90° 90° SW 4 mm SW 5 mm SW 4 mm SW 4 mm (5 Nm)
- Page 9 Montage > 0 SW 4 mm...
- Page 10 0,1 Nm...
- Page 11 Montage 90° 90° SW 4 mm...
- Page 12 Montage max. 5° 90° 90° SW 4 mm SW 4 mm...
- Page 13 Montage 0 ° SW 4 mm (5 Nm) Ø 7 mm 90° 90° SW 4 mm...
- Page 14 z. B. 42° C for example 42° C...
- Page 16 Wartung 90° 90° SW 4 mm SW 4 mm SW 27 mm...
- Page 17 Wartung SW 27 mm (8 Nm) 90° 90° SW 4 mm SW 4 mm (5 Nm) (0,1 Nm)
- Page 18 Wartung...
- Page 19 open / öffnen close / schließen °C open / öffnen close / schließen >40° C hot / warm cold / kalt...
- Page 20 Serviceteile 97980000 92540000 96525000 92594000 98133000 (M5x20) (16x2) SW 4 mm 95758000 98368000 (M28x1) SW 19 mm 98793000 92219000 94073000 13597000 (Ø145 mm) 92696000 (22 mm) 98156000 13593000 (36x2) 98197000 (22 mm) (20x1,5) 98146000 (25x1,5) 92218000 98282000 92146000 (25x2,5) 98913000 98471000 (M34x1,5) (44x4) 92218000 SW 27 mm 96454000 98471000 (M5x55) (44x4) 92218000...
- Page 21 Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
