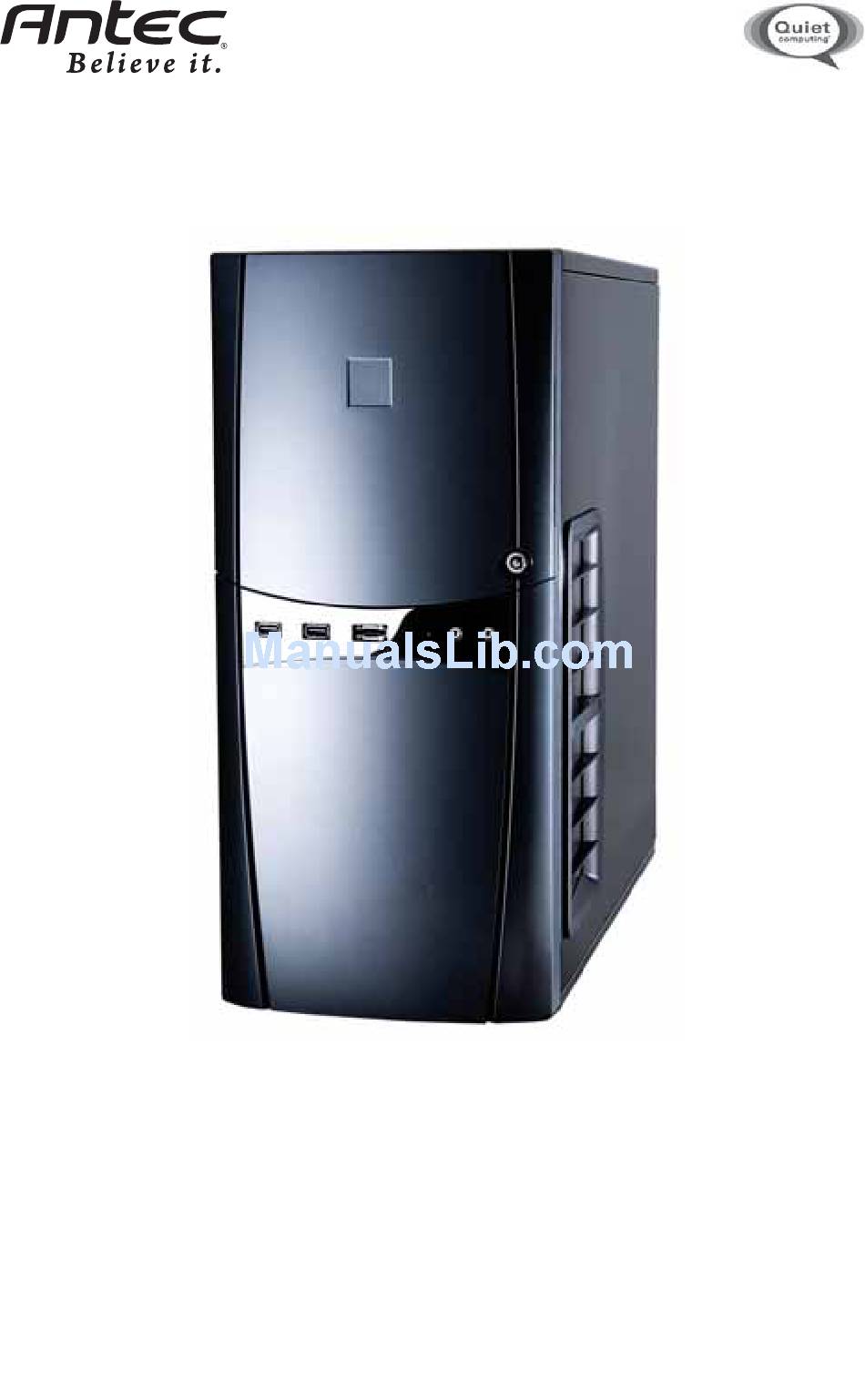

  • Page 1 Sonata Elite ユーザーマニュアル...
  • Page 2: Table Of Contents

    目次 はじめに 1.1 Quiet Computing™の特徴…………...………...…………...… 1 1.2 ケース仕様……………………………………………...…...…...… 1 1.3 図…………………………………………………………….…...…. 2 ハードウェアの取り付け 2.1 セットアップ……….…...……... 2 2.2 電源の取り付け.…………………...….…...…. 3 2.3 マザーボードの取り付け……………………..…………...…...…. 3 2.4 内部3.5 デバイスの取り付け…………………...…... 3 2.5 外部3.5 デバイスの取り付け…………………..…….…...…... 4 2.6 外部5.25 デバイスの取り付け……………….……...…. 4 2.7 ケーブルオーガナイザー………………………...…. 5 I/Oポートの取り付け 3.1 USB 2.0ポート……………………………...……...………...…… 5 3.2 eSATAポート………………………………...….…...…..………...…...
  • Page 3: Quiet Computing™の特徴

    Antecでは常に高品質を保つために商品の改良を行っております。そのためお客様のケースがマニ ュアルに示される仕様と若干異なることがありますが、使用上の問題はございません。こちらの マニュアル出版時点では、記載されている詳細、説明は正確な内容になっております。 免責条項 こちらはAntecコンピューターケース専用のマニュアルになっております 。 マザーボー ド、 周辺 機器などの取り付けに関する詳しい情報は、 お手持ちの製品に同梱されているマニュアルを ご参照く ださい。 Sonata Eliteユーザーマニュアル Sonata Eliteには、電源が搭載されていません。お手持ちのシステムに対応可能な電源をお選び いただき、ケーブル等がマザーボード、周辺機器に十分届くかをご確認ください。弊社では、最 新のATX規格に対応した省エネ設計のEarthWatts、TruePower、Signature電源をお勧めいたします。 ケース内の安全性に配慮して鋭い角等に対しては、処理を施してあります。作業をされる際に は、十分に時間を取り必要な安全措置を取ることをお勧めします。とりわけ見づらい場所への作 業等には、むやみに急いだり、不注意な動作をしたり、必要以上に力を加えることはお止めくだ さい。予め十分に注意をした上で作業をしてください。 1.1 Quiet Computing™の特徴 Sonata Eliteはクワイエットコンピューティング(Quiet Computing™)を念頭に設計されていま す。多くのユニークな機能がこのケースを静音でクールに動作させます。 強固なスチール設計(厚さ0.8mmスチール) ノイズを軽減する二層のスチールとポリカーボネートを採用のサイド及びトップパネル マザーボード、HDD専用の複数のコンパートメント 最大のノイズ軽減を実現するユニークHDDマウンティングシステム 吸気孔と専用HDDコンパートメントが冷却性能と静音性能を最大限に発揮 静音120mm TriCool™リア排気ファン 静音120mm 3段階速度調節付きブローワー HDDケージ背面に余分なケーブルを結束するビルトインケーブルマネジメント...
  • Page 4: 図

    1.3 図 120mm ブローワーファン(オプ ション) 120mmリア排気用TriCoolフ ァン ミニITX、マイクロATX、標準 ATXマザーボードに対応 3 x 5.25 ドライブベイ 4 x 3.5 ドライブベイ 電源マウント エアインテーク 2 x USB 2.0ポート 1 x eSATA ポート HDオーディオ/ AC 97ポート ハードウェアの取り付け 2.1 セットアップ ケースを平らで安定した面に、垂直 に置きます 左側のサイドパネルの手回しネジを 弛め、サイドパネルを開きながら取 り外してください。 右側のサイドパネルの手回しネジを 弛め、サイドパネルを開きながら取 り外してください。...
  • Page 5: 電源の取り付け

    2.2 電源の取り付け ケースを垂直に立て、5.25 ドライブベイからケー スの後部に通されている支柱上に電源を置きます。 備考:通常、電源の取り付け、あるいは取り外しの ためには電源を支柱の下から通します。既に組み立 ててあるシステムではCPUヒートシンクを取り外す必 要があります。 電源をケースの後部に押し込み、取り付け用のネジ 穴に合わせてください。 電源をケースに取り付けます。 2.3 マザーボードの取り付け このマニュアルにはCPU、メモリ、その他拡張カードの取り 付け方法は含まれておりません。特定のパーツの取り付け 方法やトラブルシューティングに関しては、お手持 ちのマザーボードのマニュアルをご参照ください。 I/Oパネルがお持ちのマザーボードに合ってい ることを確認してください。予め取り付けら れているI/Oパネルがお持ちのマザーボードに 合わない場合は、マザーボードメーカーにお 問い合わせください。 I/Oパネルを取り外す場合は、パネルを外から 中に向かって押してください。 マザーボードをスペーサー用の穴に合わせて 置いて下さい。どの穴と一致しているかを覚 えておいてください。全てのマザーボードが これらの穴に一致するとは限りません。 マザーボードを持ち上げ、ケースから出してください。 マザーボードの穴に一致した箇所にスペーサーを取り付けてください。スペーサーを強く 締めすぎないように注意してください。一部のスペーサーは便宜上、予め取り付けられて います。. マザーボードをスペーサーの上に置いてください。 同梱されている十字のねじでマザーボードをスペーサーに固定してください。これでマザ ーボードの取り付けが完了します。 2.4 内部3.5 デバイスの取り付け このケースは、ユニークなハードドライブマウンティングシス テムを採用しています。...
  • Page 6: 外部3.5 デバイスの取り付け

    同梱されているネジでドライブレールをシリ コングロメットを通してHDDの側面に固定して ください。 備考:ネジを締めすぎるとシリコングロメッ トの振動吸収と騒音吸収を妨げますのでご注 意ください。 取り付けたHDDユニットをコンパートメントに スライドさせながら取り付けてください。 ドライブのコネクターは左側サイドパネル に面しています。(吸気口とは反対の方向) 手回しネジを使ってHDDユニットをケースに取 り付けてください。 電源上の適切なパワーコネクターを確認し、 デバイスに接続してください。 適切なデータケーブルを確認し、それをデバイスとマザーボートに接続してください。 2.5 外部3.5 デバイスの取り付け フロッピーディスクドライブや外付け3.5 デバイスを5.25 付ける方法: 5.25 - 3.5 変換アダプターを引き出してください。 デバイスを同梱されているネジを使用して、アダプターに 取り付けてください。 前述の5.25 デバイスの取り付けの説明にある通り、ドラ イブレールをアダプターに取り付けてください。 「カチッ」と音がするまで、デバイスをドライブベイに押し 込んでください。 適切なデータケーブルと電源からのコネクターをそれぞれ デバイスとマザーボードに接続してください。 2.6 外部5.25 デバイスの取り付け 3つの5.25 ドライブベイが搭載されています。 ドライブベイを塞いでいる金属製のプレートを慎重に取り外してください。 プラスティック製ドライブレールを5.25 デバイスのそれぞれの側面に取り付けてくださ...
  • Page 7: ケーブルオーガナイザー

    2.7 ケーブルオーガナイザー 全てのパワーケーブルをマザーボードのコンパートメントに配線する代わりに、ケーブルをマザ ーボードと右サイドパネルの間を通して配線することができます。 両サイドのパネルを取り外してください。 マザーボードの背面に収容・配線したいケーブルを選んでください。 ケーブルをオーガナイザーに通し、結束バンドでケーブルをまとめてください。 I/Oポートの取り付け 3.1 USB 2.0ポート フロントI/OパネルのUSBケーブルをマザーボードのUSBヘッダーピンに接続します。 ピン 3.2 eSATAポート フロントポートに取り付けられているケーブル付きのSATAコネクターを確認してください。この 内部コネクターをマザーボードに接続してください。これによりAntec MX-1等の外付けHDDドライ ブを内蔵ドライブと同等の速度で使用することができます。 USBコネクターのピン配置 信号名 USB電源1 負の信号1 正の信号1 接地1 キー(接続なし) ピン 信号名 USB電源2 負の信号2 正の信号2 接地2 空のピン...
  • Page 8: Ac 97 / Hdオーディオポート

    3.3 AC 97 / HDオーディオポート こちらのケースには、10ピンのAC 97オーディオのフロントパネルコネクター及び10ピンのHDオ ーディオ(HDA)が搭載されております。 オーディオポートのピンレイアウト (HDA及び AC 97) ピン マザーボードのモデルによりAC 97、HDオーディオコネクターがご利用いただけます。マザ ーボード、または、サウンドカードの内部用オーディオコネクターに適切なオーディオケー ブルを接続してください。オーディオヘッダーピン配置については、マザーボード、サウン ドカードのマニュアルをご参照ください。両方のオーディオ規格に対応している場合でも、 いずれか一方のコネクターのみ使用可能です。 3.4 電源スイッチ/リセットスイッチ/ハードドライブLEDコネクター 電源、リセットスイッチ、HDD LED、電源LEDがフロ ントパネルに接続されています。これらをマザーボ ード上の適切なコネクターに接続してください。特 定のピンヘッダーの場所に関しては、マザーボード のマニュアルをご参照ください。LEDでは、色付の配 線側がプラス(+)になります。白と黒の配線は、 マイナス(-)になります。システムの電源が入ってい る際にLEDが発光しない場合は、極性を反対にして試 してみてください。その他のLEDの接続に関する情報 は、お手持ちのマザーボードのマニュアルをご参照 ください。 備考: スイッチに極性(+、-)は関係ありません。 ピン配置 (HD AUDIO) MIC2 L AGND MIC2 R AVCC...
  • Page 9: マザーボードヘッダーコネクターの再配線

    DC 12V 動作電圧: 10.2V - 13.8V スピード 入力電圧 0.24A High (Max.) 2000RPM Medium 0.2A 1600RPM 0.13A 1200RPM 備考:通常、ファンが動作する最低電圧は5Vです。Antec電源等にあるファンコントロール(Fan- Onlyコネクター)を利用する際は、ファン速度を最大冷却のHighに設定することをお勧めしま す。ファンコントロールデバイスは、ファンの速度を電圧を変化させることで制御を行います。 最小で4.5Vから5V の間で電圧がかかるため、TriCool™をMedium(パフォーマンス)あるいは Low(静音)に設定し、ファンコントロールデバイスに接続するとファンが始動しないことがあり ます。ファンコントローラーですでに減圧された電圧が更にTriCool™の回路にて5V以下になるこ とがあります。 エアフロー 静圧 2.24 m³ / min 2.54 mm-H2O (79 CFM) (0.10 inch-H2O) 1.59 m³ / min 1.53 mm-H2O...
  • Page 10: 120Mmスロットブローワー

    4.2 120mmスロットブローワー このケース内には120mmスロットブローワーが既に取り付けられてい ます。こちらは、ケース後部に空気を取り入れるために取り付けられ ています。ブローワーは3可変速で、Low、Medium、あるいはHighに 設定することが可能です。 仕様 サイズ: 120 x 25 mm 定格電圧: DC 12V 動作電圧: 10.8V スピー 入力電 ド(RPM) 流 High 0.22A 2500 (max.) Medium 0.15A 2000 0.12A 1500 4.3 洗浄可能エアフィルター 定期的にフィルターの洗浄が必要です。フィルターの洗浄を行わないと、ケース内の温度が上昇 し、システムの安定性に影響があることがあります。御使用当初は、月に1回フィルターを確認 されることをお勧めします。洗浄の頻度は、システムの利用頻度及び利用環境により異なりま す。(常時システムが稼動している場合は、その他の場合と比較し、さらにフィルターの確認及 び戦場が必要になります。) 洗浄方法: センターグリルをつまみ、吸気口からフィルターを取り外してください。 必要に応じて、フィルターを洗浄してください。 フィルターを元通り取り付けてください。...
  • Page 11 +31 (0) 10 462-2060 europe.techsupport@antec.com international@antec.com © Copyright 2008 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited. Antec, Inc. Fremont, CA 94538...
