IMPORTANT:

Please read this manual carefully before assembling

and using this cabinet and save it for reference.

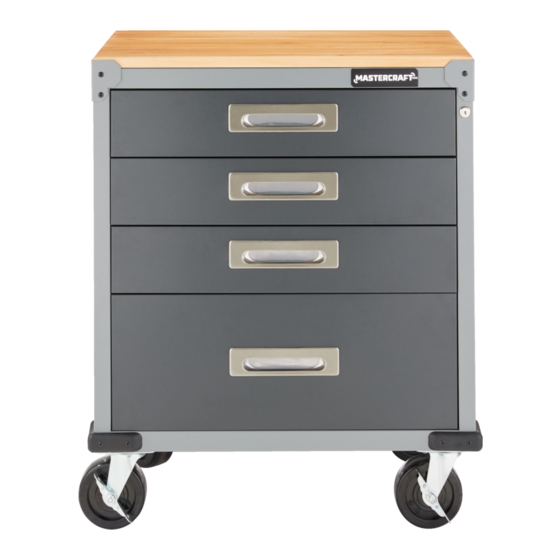

Model no. 068-0016-4

WIDE CABINET

INSTRUCTION

MANUAL

Need help?

Do you have a question about the 068-0016-4 and is the answer not in the manual?

Questions and answers

Summary of Contents for MasterCraft 068-0016-4

Page 1 Model no. 068-0016-4 WIDE CABINET tion tabs IMPORTANT: INSTRUCTION Please read this manual carefully before assembling MANUAL and using this cabinet and save it for reference.
Page 2 headline bars headline bars model no. 062-3582-8 | contact us 1-800-689-9928 continuation tabs continuation tabs notes notes warnings warnings...
Page 3 TABLE OF CONTENTS Safety Parts List Exploded View Assembly Instructions Care Instructions Warranty NOTE: If any parts are missing or damaged, or if you have any questions, please call our toll-free helpline at 1-800-689-9928. SAVE THESE INSTRUCTIONS This manual contains important safety and operating instructions. Read all instructions and follow them with use of this product.
Page 4 062-3582-8 | contact us 1-800-689-9928 model no. 068-0016-4 | contact us 1-800-689-9928 • To reduce the risk of serious injury, read the following safety instructions before assembling and using the cabinet. • This cabinet is intended for domestic, indoor use only.
Page 5 PARTS LIST Description Qty. Description Qty. Solid Hardwood Top Screw B (M4x8) Upper Back Panel Screw C (M4x18) Bottom Back Panel Screw D (M8x18) Left Panel Drawer Mat Right Panel 19-1 Large Drawer Front Panel Front Frame 19-2 Drawer Base Panel Bottom Panel 19-3 Large Drawer Left Panel...
Page 6 062-3582-8 | contact us 1-800-689-9928 model no. 068-0016-4 | contact us 1-800-689-9928 continuation tabs continuation tabs continuation tabs continuation tabs notes notes notes notes warnings warnings warnings warnings #20-4 #20-1...
Page 7 ASSEMBLY PREPARATION • Begin the assembly of this cabinet on a clean, level surface. • Remove all items from the box and ensure that all parts listed on page 3 are present. • When installing parts that have more than one screw, tighten all screws by hand before ﬁnishing tightening them with the provided screwdriver (21).
Page 8 062-3582-8 | contact us 1-800-689-9928 model no. 068-0016-4 | contact us 1-800-689-9928 3. Install the Left Panel (4) Attach the left panel (4) to the front frame (6). Make sure the top of left...
Page 9 5. Install the Upper Back Panel (2) and Bottom Back Panel (3). 1) Attach the upper back panel (2) between the left panel (4) and right panel (5). Make sure the top of the upper back panel (2) is on the solid hardwood top (1) as the sticker indicates.
Page 10 062-3582-8 | contact us 1-800-689-9928 model no. 068-0016-4 | contact us 1-800-689-9928 7. Install Wheels (12 and 13) #17 #12 Attach swivel wheel with brake and swivel wheel w/o brake (14 and 15) to the bottom panel (7) and surrounding frame.
Page 11 10. Install Large Drawer Side Panels (19-3 and 19-4) Fit and attach large drawer side panels #19-1 #19-4 (19-3 and 19-4) one at a time, into the back of the large drawer front (19-1). #19-3 Make sure the drawer side panels are placed in all the way and making contact with the rear of the large drawer front panel (19-1).
Page 12 062-3582-8 | contact us 1-800-689-9928 model no. 068-0016-4 | contact us 1-800-689-9928 13. Assemble Small Drawers Repeat Steps 10-12 using small drawer left #20-5 panel (20-3), small drawer right panel (20-4),...
Page 13 15. Place Drawer Mat (18) into Drawers Put drawer mat (18) into each drawer. After putting drawer mats into each drawer, close each drawer, and use the key (22) to lock the cabinet, if desired. wers. CAUTION Once drawers have weight in them, only open one drawer at a time to avoid tipping!
Page 14 062-3582-8 | contact us 1-800-689-9928 model no. 068-0016-4 | contact us 1-800-689-9928 To safely manage unwanted ﬁngerprints and prevent new stains, perform the following steps: • Lightly wipe with warm water and clean microﬁbre cloth.
Page 15 This Mastercraft ® product carries a one (1) year warranty from the date of the original retail purchase, against defects in material and workmanship. Subject to the condi- tions and limitations described below, this product, if returned to us with proof of purchase within the stated warranty period and if covered under this warranty, will be repaired or replaced (with the same model, or one of equal value or speciﬁcation), at...
Page 16 Made in China notes Imported by Mastercraft Canada Toronto, Canada M4S 2B8 warnings...
Page 17 Modèle nº 068-0016-4 ARMOIRE LARGE tion tabs IMPORTANT : GUIDE Veuillez lire attentivement ce guide avant d’assembler D’UTILISATION et d’utiliser cette armoire large et le conserver à titre de référence.
Page 18 headline bars headline bars model no. 062-3582-8 | contact us 1-800-689-9928 continuation tabs continuation tabs notes notes warnings warnings...
Page 19 TABLE DES MATIÈRES Sécurité Liste des pièces Vue éclatée Instructions d’assemblage Consignes d’entretien Garantie REMARQUE : Si des pièces sont manquantes ou endommagées, ou si vous avez des questions, veuillez contacter notre service de soutien téléphonique sans frais au 1 800 689-9928. CONSERVEZ CES INSTRUCTIONS Le présent guide d’utilisation contient un mode d’emploi et des consignes de sécurité...
Page 20 062-3582-8 | contact us 1-800-689-9928 Modèle n° 068-0016-4 | Contactez-nous au 1 800 689-9928 • Pour réduire les risques de blessures graves, lisez les consignes de sécurité suivantes avant d’assembler et d’utiliser l’armoire. • Cette armoire est conçue pour un usage domestique, à l’intérieur seulement.
Page 21 LISTE DES PIÈCES Nº Description Qté Nº Description Qté Dessus de bois dur solide Vis B (M4x8) Panneau supérieur arrière Vis C (M4x18) Panneau arrière inférieur Vis D (M8x18) Panneau gauche Tapis de tiroir Panneau droit 19-1 Panneau avant du grand tiroir Châssis avant 19-2 Panneau de base de tiroir...
Page 22 062-3582-8 | contact us 1-800-689-9928 Modèle n° 068-0016-4 | Contactez-nous au 1 800 689-9928 continuation tabs continuation tabs continuation tabs continuation tabs notes notes notes notes warnings warnings warnings warnings...
Page 23 PRÉPARATION DE L’ASSEMBLAGE • Commencez l’assemblage de cette armoire sur une surface propre et plane. • Retirez tous les articles de la boîte et assurez-vous que toutes les pièces énumérées à la page 3 sont présentes. • Lors de l’installation de pièces ayant plus d’une vis, serrez toutes les vis à la main avant de les serrer à...
Page 24 062-3582-8 | contact us 1-800-689-9928 Modèle n° 068-0016-4 | Contactez-nous au 1 800 689-9928 3. Installer le panneau gauche (4) Fixez le panneau gauche (4) au cadre avant (6). Assurez-vous que le haut du panneau gauche (4) se trouve sur le dessus du plateau supérieur en bois...
Page 25 5. Installer le panneau supérieur arrière (2) et le panneau inférieur arrière (3) 1) Fixez le panneau supérieur arrière (2) entre le panneau gauche (4) et le panneau droit (5). Assurez-vous que le haut du panneau supérieur arrière (2) se trouve sur le plateau supérieur en bois franc (1) comme l’indique l’autocollant.
Page 26 062-3582-8 | contact us 1-800-689-9928 Modèle n° 068-0016-4 | Contactez-nous au 1 800 689-9928 7. Installer les roulettes (12 et 13) #17 #12 Fixez les roulettes pivotantes avec frein et les roulettes pivotantes sans frein (14 et 15) au panneau inférieur (17) et au châssis.
Page 27 10. Installer les panneaux latéraux du grand tiroir (19-3 et 19-4) Installez et ﬁxez les panneaux latéraux du #19-1 #19-4 grand tiroir (19-3 et 19-4), un à la fois, à l'arrière de l’avant du grand tiroir (19-1). #19-3 Assurez-vous que les panneaux latéraux du grand tiroir sont placés de façon à...
Page 28 062-3582-8 | contact us 1-800-689-9928 Modèle n° 068-0016-4 | Contactez-nous au 1 800 689-9928 13. Assembler et installer les petits tiroirs Répétez les étapes 10 à 12 en utilisant le panneau #20-5...
Page 29 15. Placer le tapis de tiroir (18) dans les tiroirs Mettez le tapis de tiroir (18) dans chaque tiroir. Après avoir mis des tapis de tiroir dans chaque tiroir, fermez chaque tiroir et utilisez la clé (22) pour verrouiller l’armoire, si désiré. ATTENTION Une fois que les tiroirs ont du poids en eux, n’ouvrez qu’un tiroir à...
Page 30 062-3582-8 | contact us 1-800-689-9928 Modèle n° 068-0016-4 | Contactez-nous au 1 800 689-9928 Pour nettoyer les traces de doigts indésirables et prévenir l'apparition de nouvelles taches, procédez comme suit : • Essuyez légèrement avec de l'eau tiède et un chiffon microﬁbre propre.
Page 31 Ce produit Mastercraft est garanti pour une période de un (1) an à compter de la date d'achat au détail d'origine, contre les défauts de matériaux et de fabrication. Sous réserve des conditions et limitations décrites ci-dessous, ce produit, s’il nous est retourné avec une preuve d’achat au cours de la période de garantie indiquée et s’il est couvert par cette garantie, sera...
Page 32 Les dispositions qui ﬁgurent dans la présente garantie ne visent pas à limiter, à modiﬁer, à réduire ou à exclure une quelconque garantie prévue dans les lois provinciales ou fédérales applicables. Fabriqué en Chine notes Importé par Mastercraft Canada Toronto, Canada M4S 2B8 warnings...
