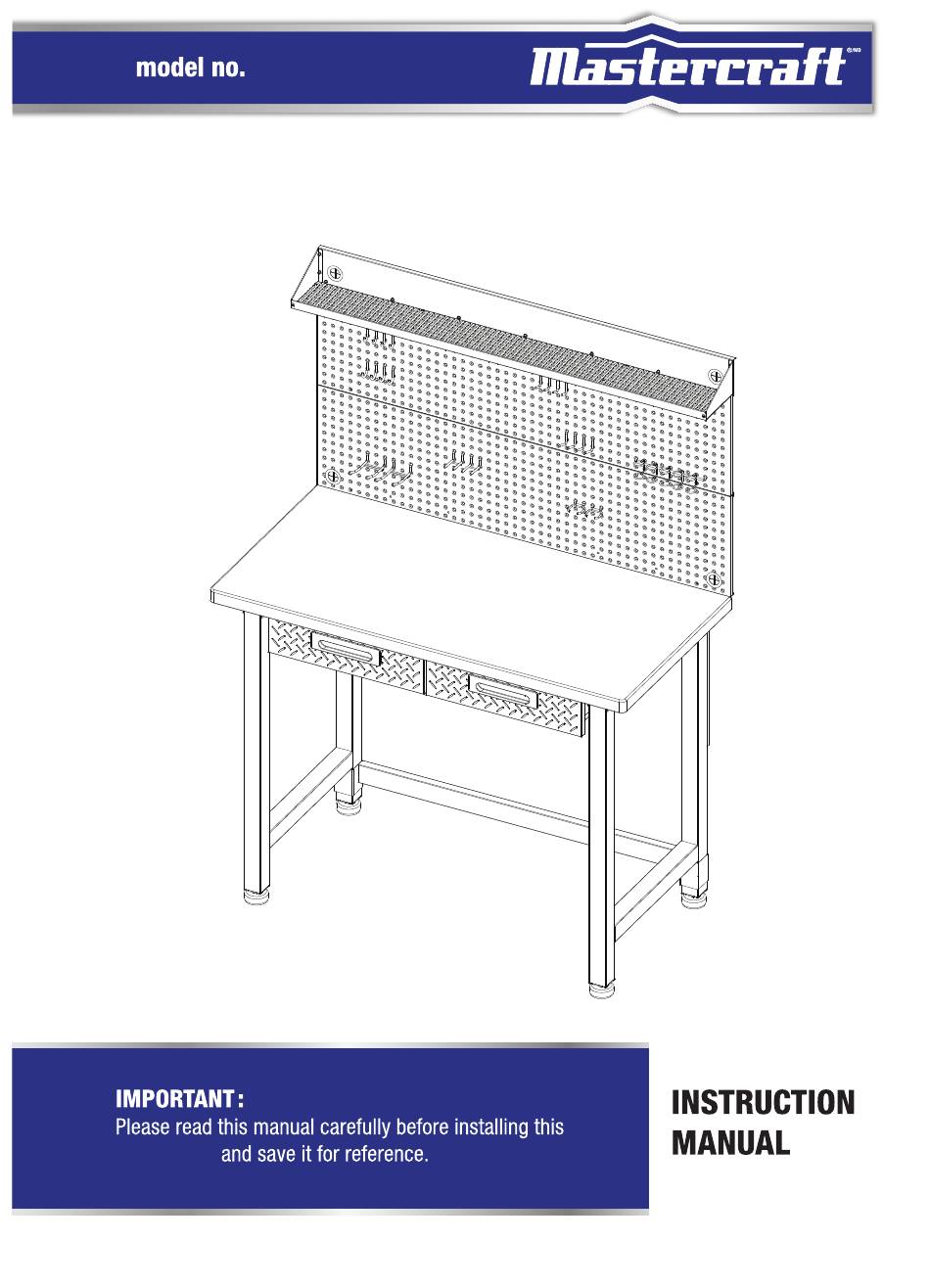

- Page 1 068-7428-2 WORK CENTRE work centre...
- Page 4 1-866-221-8146 068-7428-2 centre centre centre (300 kg) centre centre centre Maximum Wood board load : 500 lb (227.27 kg) Maximum Pegboard load : 100 lb (45.45 kg) Maximum Drawer load : 30 lb (13.63 kg) Maximum work centre load : 660 lb (300 kg)
- Page 5 Solid hardwood board "L" bracket Top pegboard panel 48-1 Small drawer middle support Bottom crossbar 48-2 Small drawer left support Bottom pegboard panel 48-3 Small drawer right support Leg piece Pegboard long support Leveling foot M4 x 8L screw Drawer mat Screwdriver 18-1 Top cantilever shelf mat...
- Page 6 068-7428-2 Small Drawer Top Cantilever Shelf...
- Page 7 Fig A Step 1: Install (#5-B) Leg Piece. A: Open the package, and put the parts aside. Then, attach the (#47) "L" Bracket to the (#5-B) Leg Piece, use (#50) Screw I to tighten. Repeat Step A to install (#47) "L" Brackets to another (#5-B) Leg Piece. Note: Tighten all the screws after the (#47) Brackets are flush with the (#5-B) Leg Piece.
- Page 8 068-7428-2 Fig C Back Step 3: Install (#3-B) Bottom Cross Bar and (#6) Levelling Feet. Attach the (#3-B) Bottom Cross Bar to the back of (#5-B) Leg Piece, line up the screw holes, use (#40) Screw with (#27-B) Washer and (#25) Wrench to tighten.
- Page 9 Step 5: Install (#3-C) Bottom Pegboard Panel and (#2-C) Top Pegboard Panel. Fig E Attach (#3-C) Bottom Pegboard Panel along the back top edge of work centre and against (#49) Pegboard Long Support Bar, line up the screw holes, use (#41) Screw and (#21) Screwdriver to tighten.
- Page 10 068-7428-2 Fig H Step 8: Install (#20-3 & #20-4) Left & Right Small Drawer Side Panels. Fit and attach the (#20-3 & #20-4) Left & Right Small Drawer Side Panels to the (#20-1) Small Drawer Front Panel. Make sure the (#20-3 &...
- Page 11 Fig L Step 11: Insert Drawers. Pull out the drawer sliders and inner ball bearing track completely. Then attach and fit the drawer to the inner track of the sliders and slide drawers in (Fig L). WARNING: Pull out the ball bearing track towards you. NOTE: Once you insert the drawers, tighten the screws for (#48-1) Small Drawer Middle Support, (#48-2) Small Drawer Left Support and (#48-3) Small Drawer Right Support.
- Page 12 068-7428-2 Model no. 068-0667-4 Model no. 068-0558-4 Model no. 068-1221-8 MC TALL STORAGE CABINET MC BASE CABINET MC STORAGE CABINET Model no. 068-6099-0 Model no. 068-7305-4 Model no. 068-1226-8 MC WORKBENCH MC ROLLING CABINET MC WALL CABINET Model no. 068-7306-2 Model no.
- Page 13 This Mastercraft product carries a three (3) year replacement warranty against defects in workmanship and materials. Mastercraft Canada agrees to replace the defective product free of charge within the stated warranty period, when returned by the original purchaser with proof of purchase. This product is not guaranteed against wear or breakage due to misuse and/or abuse.
- Page 14 N° de modèle : 068-7428-2 POSTE DE TRAVAIL Veuillez lire attentivement ce guide d’utilisation avant d'installer cet établi et conservez-le aux fins de consultation ultérieure.
- Page 16 TABLE DES MATIÈRES CONSIGNES DE SÉCURITÉ LISTE DES PIÈCES CONSIGNES D’ASSEMBLAGE GAMME MASTERCRAFT GARANTIE...
- Page 17 Communiquez avec nous au: 1-866-221-8146 068-7428-2 Le présent guide contient des renseignements relatifs à la sécurité et à la prévention des problèmes avec le matériel. Il est très important de lire attentivement et de bien comprendre ce guide avant d’utiliser le produit. Les symboles ci-dessous servent à...
- Page 18 Plan de travail en bois massif Support en L Panneau d'accrochage supérieur 48-1 Support central du petit tiroir Barre transversale inférieure 48-2 Support gauche du petit tiroir Panneau d'accrochage inférieur 48-3 Support droit du petit tiroir Pied Barre de soutien du panneau d'accrochage Pied de mise de niveau Vis M4 x 8L...
- Page 19 Communiquez avec nous au: 1-866-221-8146 068-7428-2 Petit tiroir Tablette supérieure en porte à faux...
- Page 20 Préparation à l'assemblage Assemblez la base de l'établi sur une surface plane propre. Sortez toutes les pièces de l'emballage et consultez la page 5 pour vérifier qu'il n'en manque pas. Lors de l'assemblage de parties nécessitant plus d'une vis, serrez les vis à la main avant de les serrer avec le tournevis cruciforme fourni.
- Page 21 Communiquez avec nous au: 1-866-221-8146 068-7428-2 Fig C Back Étape 3 : Installez la barre transversale inférieure (3-B) et les pieds de mise à niveau (6). Fixez la barre transversale inférieure (3-B) à l'arrière des pieds (5-B), alignez les trous de vis et utilisez des vis (40) avec des rondelles (27-B) et la clé...
- Page 22 Étape 5 : Assemblez le panneau d'accrochage inférieur (3-C) et le panneau Fig E d'accrochage supérieur (2-C). Fixez le panneau d'accrochage inférieur (3-C) le long de l'établi et contre la barre de soutien du panneau d'accrochage (49), alignez les trous de vis et utilisez des vis (41) et le tournevis (21) pour assembler.
- Page 23 Communiquez avec nous au: 1-866-221-8146 068-7428-2 Fig H Étape 8 : Installez les panneaux latéraux gauche et droit du petit tiroir (20-3 et 20-4). Assemblez les panneaux latéraux gauche et droit du petit tiroir (20-3 et 20-4) au panneau avant du petit tiroir (20-1). Assurez-vous que les panneaux latéraux gauche et droit du petit tiroir...
- Page 25 Communiquez avec nous au: 1-866-221-8146 068-7428-2 N° de modèle : 068-0667-4 N° de modèle : 068-0558-4 N° de modèle : 068-1221-8 GRANDE ARMOIRE MC ARMOIRE MC ARMOIRE HAUTE MC N° de modèle : 068-6099-0 N° de modèle : 068-7305-4 N° de modèle : 068-1226-8 ÉTABLI MC...
- Page 26 Cet article Mastercraft comprend une garantie de trois (3) ans contre les défauts de fabrication et de matériau(x). Mastercraft Canada consent à remplacer sans frais toute pièce défectueuse retournée par l’acheteur initial et accompagnée de la preuve d’achat. Exclusion : usure ou bris causés par un usage abusif ou inapproprié.
