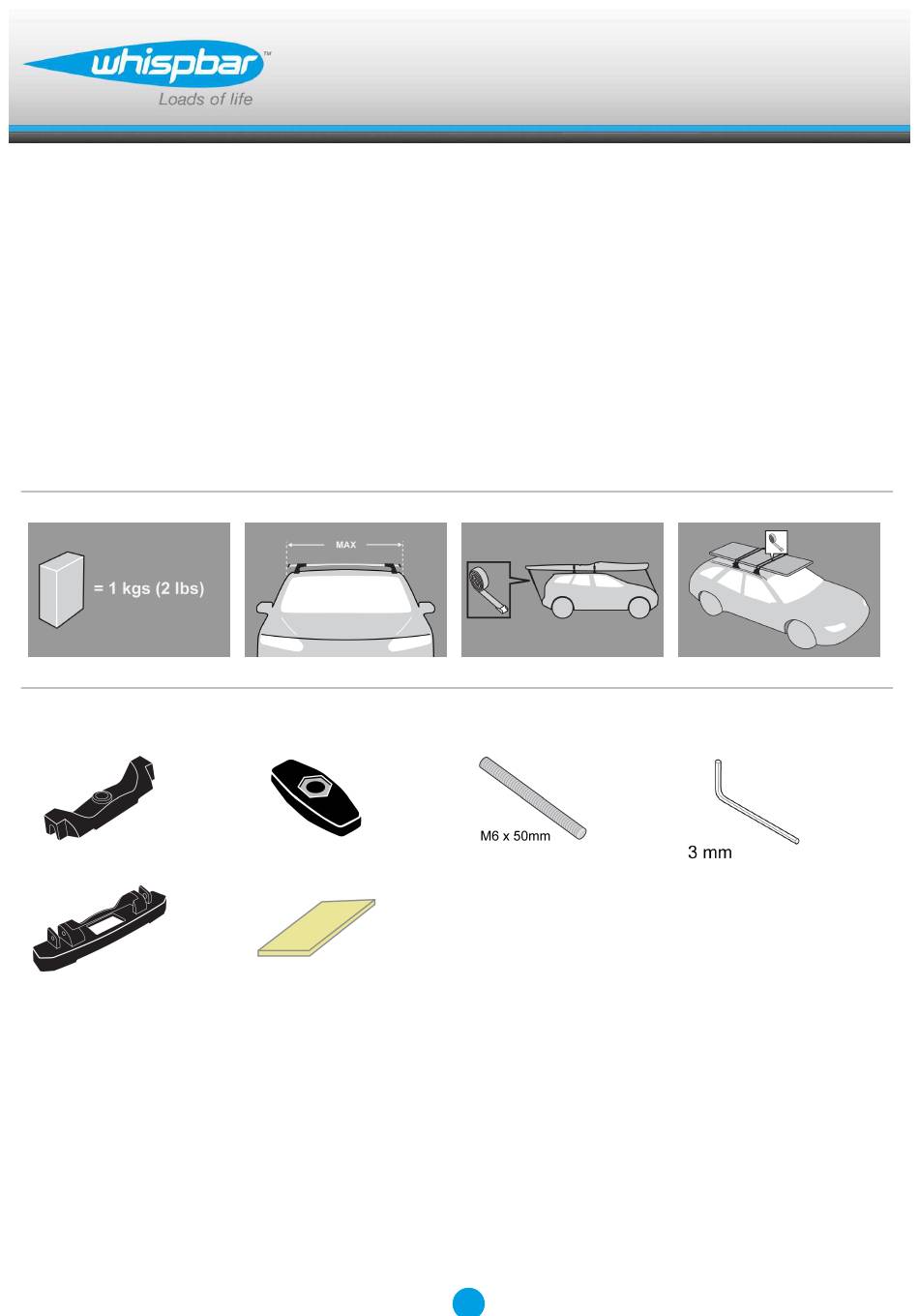

- Page 1 K947W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 3C...
- Page 2 Fitting Kit K947W MAX kgs (lbs) Peugeot Bipper, 5dr Van 08-+ 75 kgs (165 lbs) 75 kgs (165 lbs) Fiat Fiorino, 5dr Van 08-+ 75 kgs (165 lbs) 75 kgs (165 lbs) Fiorino, 5dr Van 08-+ 75 kgs (165 lbs)
- Page 3 Fitting Kit K947W Bipper, 5dr Van 08-+ (EU) -250mm 510mm 1010mm 957mm -9 -13/16ths" 20 1/16ths" 39 3/4ths" 37 11/16ths" Fiorino, 5dr Van 08-+ (EU) -250mm 510mm 1010mm 957mm -9 -13/16ths" 20 1/16ths" 39 3/4ths" 37 11/16ths" Fiorino, 5dr Van 08-+ (ZA)
-
Page 4: First Time Installation

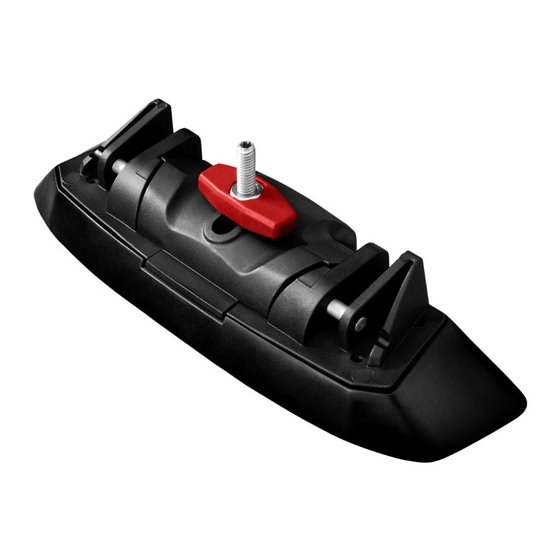

Fitting Kit K947W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D. - Page 5 Fitting Kit K947W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is adjusted equally. Set bars to length (revert to rear of these instructions).
- Page 6 Fitting Kit K947W Tighten adjusting screw to 2 Nm (1.5 ft lb) hand tight. Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Remove both pins from each leg. Use tapered end of spanner located inside left hand cover to assist.
- Page 7 Fitting Kit K947W Detach foot from leg. Store loose parts in a safe place. Repeat for all legs. Assemble foot from kit into leg. Insert pins through foot into leg.
- Page 8 Fitting Kit K947W Select plastic internal block (from fitting kit) and insert into foot. Repeat for all legs. Fitment Open or remove fixed-point covers. Select grubscrews and screw into the vehicle's fixed points. Repeat for all four positions.
- Page 9 Fitting Kit K947W Apply transparent tape next to fixed point. Place crossbar foot over grubscrews. Ensure the plastic knob is in the position shown when fully tightened. Repeat for all four positions.
- Page 10 Fitting Kit K947W Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 11: Maintenance
Fitting Kit K947W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 12 Fitting Kit K947W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 13 Fitting Kit K947W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 14 Fitting Kit K947W Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość. Wyreguluj belki na długość (odnoszą się do tyłu niniejszej instrukcji) Czytać na z przodu instrukcji znajdziesz specyfikacje dla twojego samochodu.
- Page 15 Fitting Kit K947W Dokręć z siłą 2 Nm / 1.5 ft lb. Zdjąć blok zacisku z tworzywa sztucznego chwytając stopę poprzeczki palcami i mocno docisnąć kciukami aż blok zaciskowy wysunie się za stopę. Wyjąć oba trzpienie z każdej nogi. Aby sobie pomóc, użyć...
- Page 16 Fitting Kit K947W Oddziel stopę od kitu. Przechowuj wszystkie luźne części obok siebie. Powtórz czynność dla reszty stóp. Połącz stopę z belką. Umieść bolce w stopie.
- Page 17 Fitting Kit K947W Usuń wewnętrzną blokadę i umieść ją w stopie. Powtórz czynność dla reszty stóp. Montaż Åpne eller fjern dekselet på fix point festet. Wybierz śrubę z zestawu i skręć nią łapkę. Powtórz czynność w czterech miejscach.
- Page 18 Fitting Kit K947W Nałożyć taśmę przezroczystą obok stałego punktu. Połóż stopę nad śrubą. Sprawdź czy motylek znajduje się w pozycji jak na rysunku. Powtórz czynność w czterech miejscach.
- Page 19 Fitting Kit K947W Upewnij się, czy belka została poprawnie zamontowana Zamknij osłony za pomocą klucza. UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
-
Page 20: Zasady Użytkowania
Fitting Kit K947W Zasady użytkowania Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów. - Page 21 Fitting Kit K947W Regularnie naoliwiaj zamki i zawiasy. Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Europe Coöperatief U.A. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 2080 81425 www.whispbar.eu www.whispbar.info.pl Yakima Products, Inc. 4101 Kruse Way, Lake Oswego, OR 97035...
