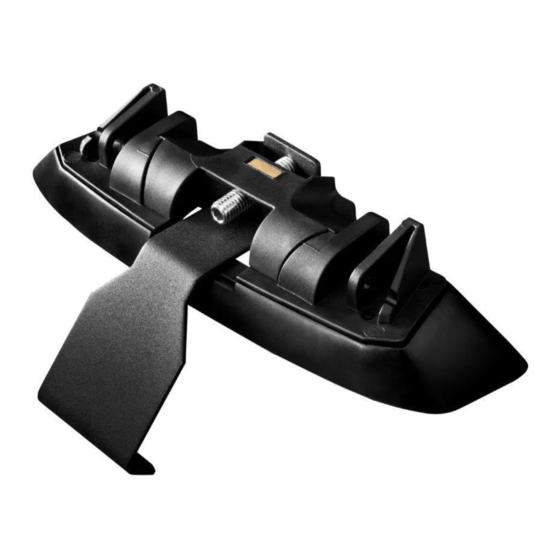

- Page 1 K948W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 3C...

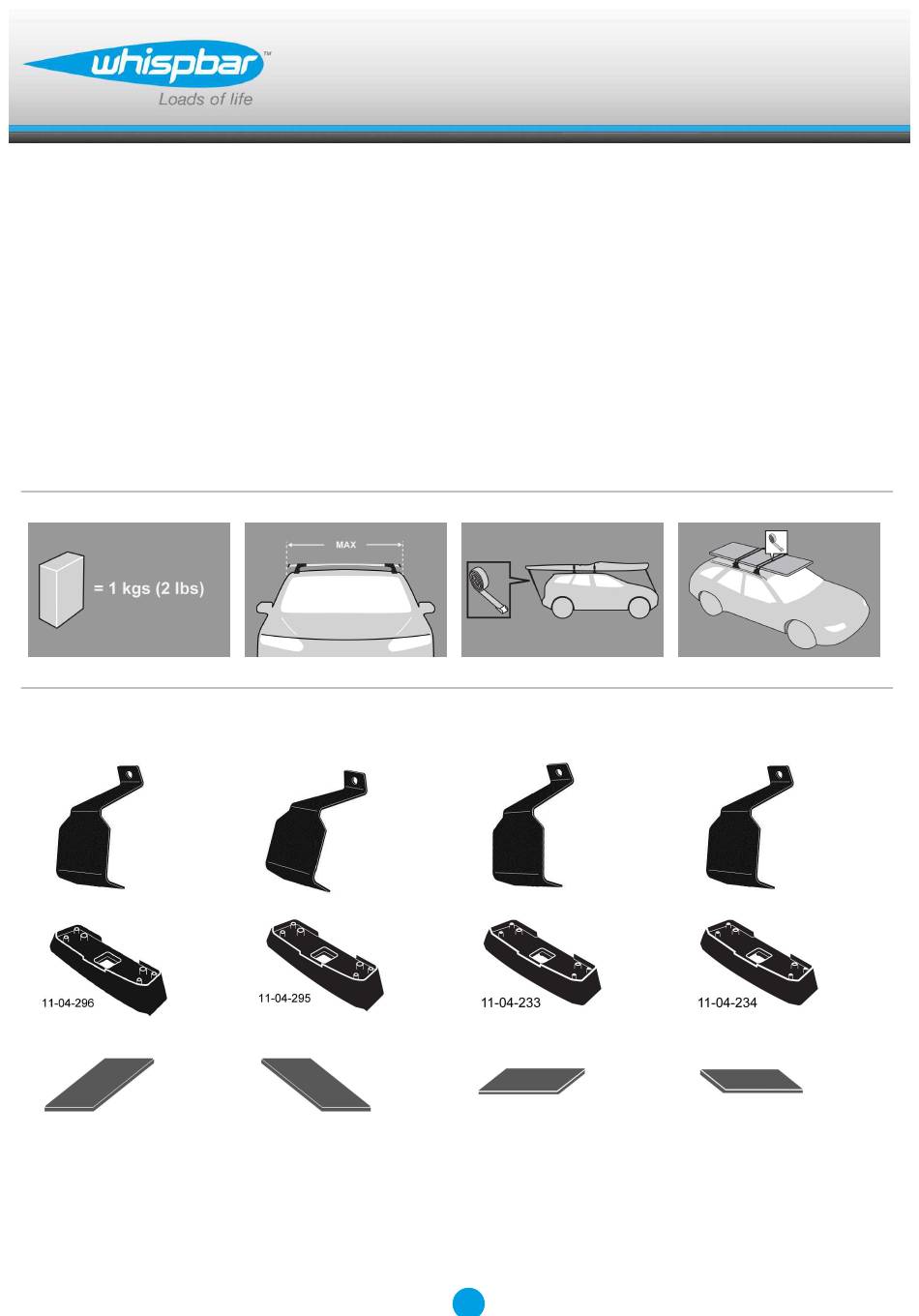

- Page 2 Fitting Kit K948W MAX kgs (lbs) Jaguar XE, 4dr Sedan 15-+ 60 kgs (132 lbs) 60 kgs (132 lbs) XE, 4dr Sedan 15-+ 60 kgs (132 lbs) 60 kgs (132 lbs) XE, 4dr Sedan 15-+ 60 kgs (132 lbs) 60 kgs (132 lbs)
- Page 3 Fitting Kit K948W XE, 4dr Sedan 15-+ (NZ) -250mm 445mm 915mm 905mm -9 -13/16ths" 17 1/2ths" 36" 35 5/8ths" XE, 4dr Sedan 15-+ (AU) -250mm 445mm 915mm 905mm -9 -13/16ths" 17 1/2ths" 36" 35 5/8ths" XE, 4dr Sedan 15-+ (EU)
- Page 4 Fitting Kit K948W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
- Page 5 Fitting Kit K948W Use keys to remove covers. Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is...
- Page 6 Fitting Kit K948W Remove locking screw. Apply protective strip as shown. Trim if required. A = Grey Refer to the underside of the pad for the part number.
- Page 7 Fitting Kit K948W It is important to put the pads in the correct position on the vehicle. Letters refer to the pad part numbers and position. Pad Part Number: A = 11-04-296 B = 11-04-295 C = 11-04-233 D = 11-04-234 Place rubber pads (supplied with fitting kit) on the vehicle roof.
- Page 8 Fitting Kit K948W Fitment Clamps directly to edge of roof under the doors Please check the front of this manual for information relating specifically to your vehicle. Place crossbar on vehicle. Minimum recommended spacing between the bars is 700mm (27 1/2") (unless otherwise stated).
- Page 9 Fitting Kit K948W Refit locking screw so that it goes through the hole in the clamp. Do not begin to tighten the locking screw. Adjust the legs on the crossbar so that they are positioned equally from the ends of the crossbar, and the clamps engage firmly on the body work of the vehicle.
- Page 10 Fitting Kit K948W Tighten locking screw on both legs evenly, 2.5 Nm (1.8 ft lb). Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers...
- Page 11 Fitting Kit K948W CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 12: Maintenance
Fitting Kit K948W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 13 Fitting Kit K948W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 14 Fitting Kit K948W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 15 Fitting Kit K948W Odkręć osłony za pomocą klucza. Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość.
- Page 16 Fitting Kit K948W Odręć śrubę zabezpieczającą. Nałożyć pasek ochronny, jak pokazano. Zabezpiecz tśmą. A = Czarna Zobacz numer pod spodem łapki.
- Page 17 Fitting Kit K948W Bardzo ważne jest aby umieścić podkładek w odpowiednich miejscach na dachu samochodu Litery oznaczają podkładki oraz sposób ich rozmieszczenia. Rozmieszczenie podkładek: A = 11-04-296 B = 11-04-295 C = 11-04-233 D = 11-04-234 Gumowe podkładki Place (dostarczane z mocowaniem do zestawu) na dachu pojazdu.
- Page 18 Fitting Kit K948W Montaż Zamocuj łapy na samym brzegu dachu tuż pod drzwiami Czytać na z przodu instrukcji znajdziesz specyfikacje dla twojego samochodu. Umieść belki na dachu. Zalecana odległość między belkami wynosi 700mm. Bardzo ważne jest aby umieścić łapy w...
- Page 19 Fitting Kit K948W Umieść śrubę w otworze łapki. Nie dokręcaj śruby zbyt mocno. Zamontuj stopy w tych samych miejscach na obu końcach belki.Zamontuj łapki. Dokręć z siłą 2 Nm / 1.5 ft lb.
- Page 20 Fitting Kit K948W Dokręć śruby na każdej stopie, 2.5 Nm / 1.8 ft lb. Upewnij się, czy belka została poprawnie zamontowana Zamknij osłony za pomocą klucza.
- Page 21 Fitting Kit K948W UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
-
Page 22: Zasady Użytkowania
Fitting Kit K948W Zasady użytkowania Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów. - Page 23 Fitting Kit K948W Regularnie naoliwiaj zamki i zawiasy. Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu www.whispbar.pl Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056...
