U-Line H-7808 Quick Start Manual

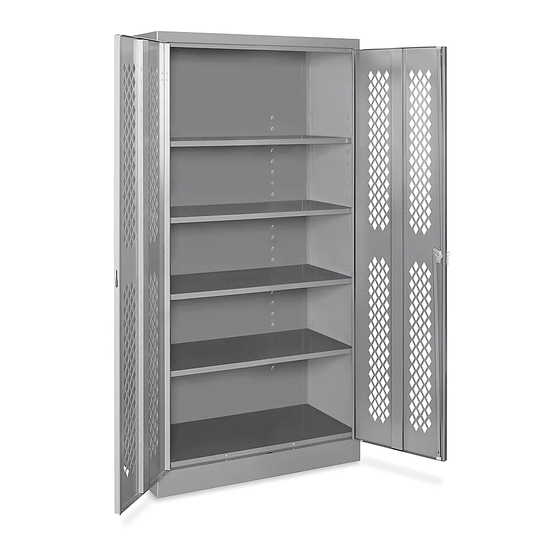

Ventilated storage cabinet
Hide thumbs
Table of Contents
  • Handle Assembly
  • Herramientas Necesarias
  • Outils Requis
  • Montage Initial
  • Assemblage de la Poignée
  • Montage

Advertisement

Available languages

Available languages

Quick Links

Download this manual
H-7808, H-7814
VENTILATED
STORAGE CABINET
PAGE 1 OF 12
1-800-295-5510
uline.com

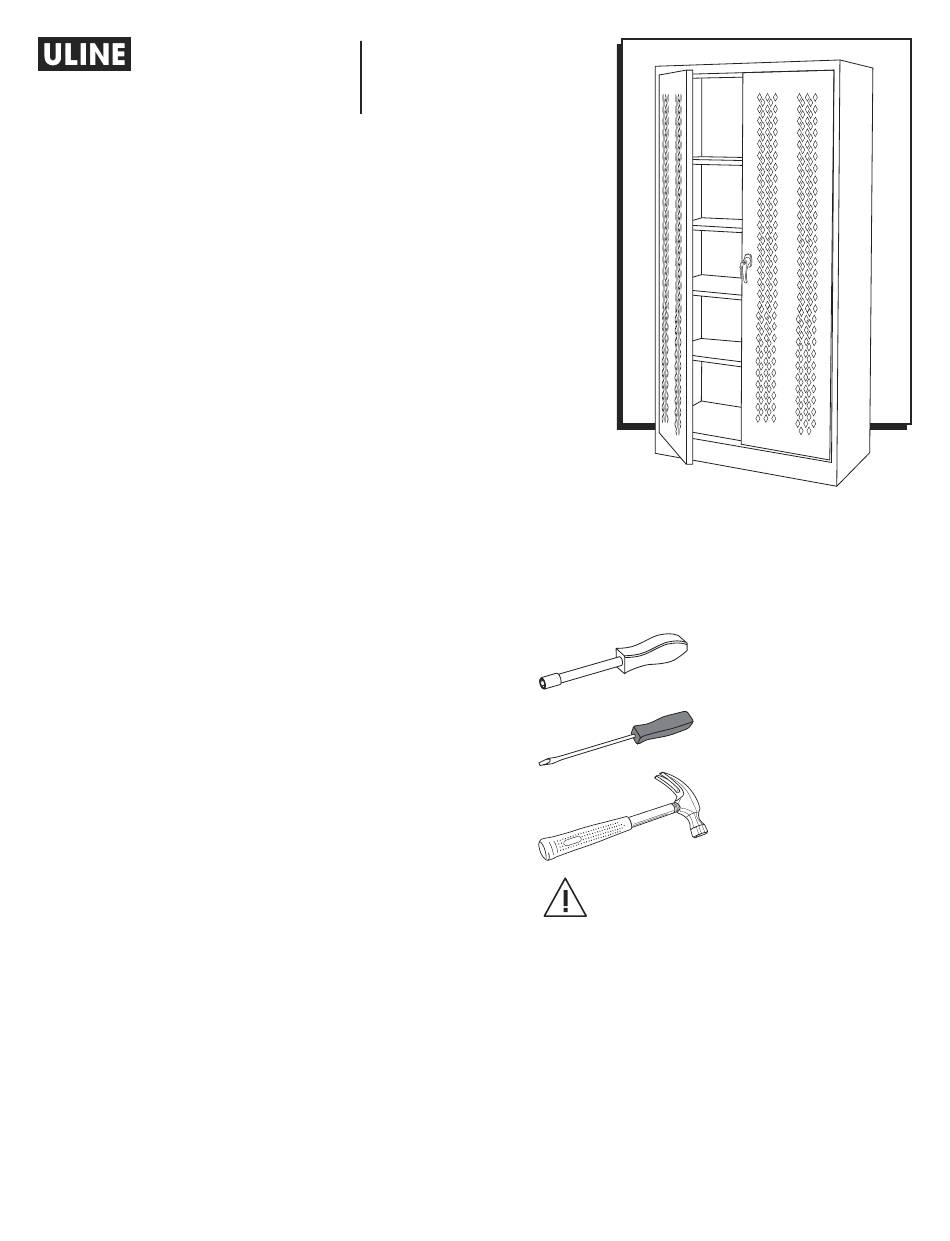

TOOLS NEEDED
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
11/32" Nut Driver
(included)
Flathead Screwdriver
Hammer
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For safety,
wear work gloves when assembling.
1120 IH-7808

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H-7808 and is the answer not in the manual?

Questions and answers

Related Manuals for U-Line H-7808

Summary of Contents for U-Line H-7808

  • Page 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-7808, H-7814 1-800-295-5510 uline.com VENTILATED STORAGE CABINET TOOLS NEEDED 11/32" Nut Driver (included) Flathead Screwdriver Hammer CAUTION! Some parts may have sharp edges. Take care when handling various pieces to avoid injury.
