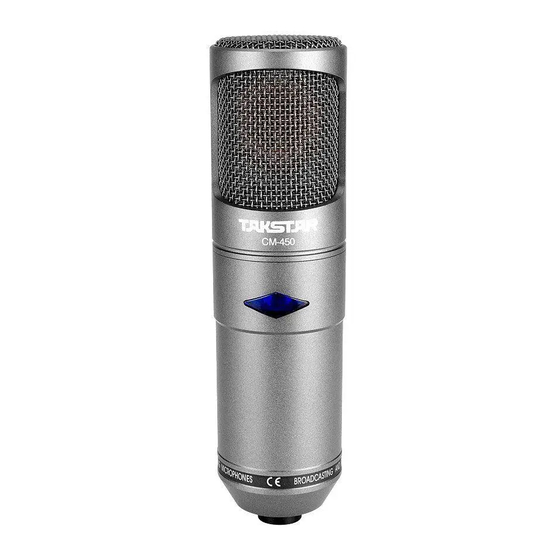

Summary of Contents for Takstar CM-450

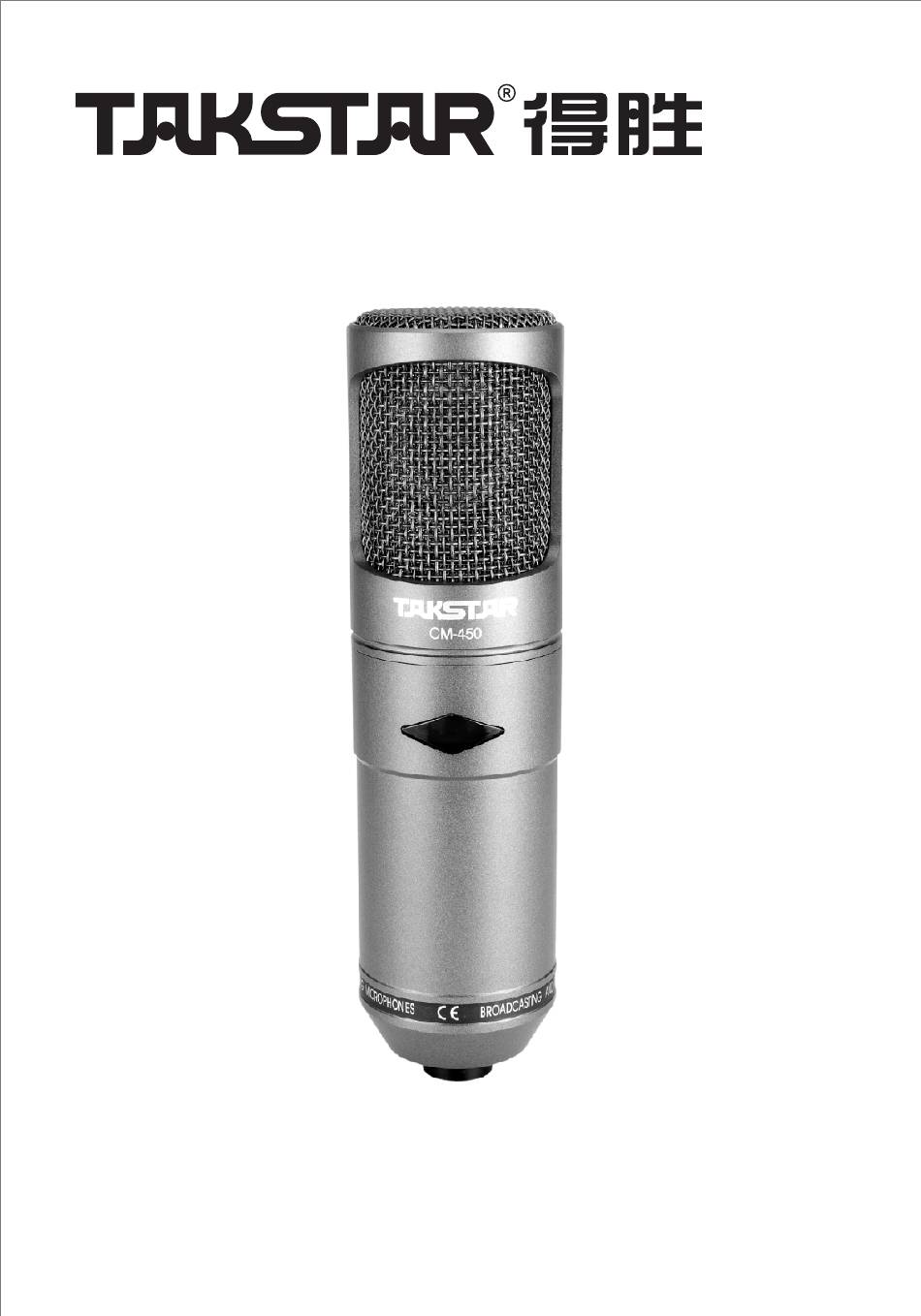

- Page 1 用户手册 User Manual CM-450 广 播 录 音 专 用 麦 克 风 BROADADTING AND RECORDING MICROPHONED...
- Page 2 CM-450 广播录音专用麦克风 尊敬的用户： 感谢您选购TAKSTAR CM-450广播录音专用麦克风，为了您 能够更好的了解使用本产品，建议您在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服 务热线400 6828 333或使用微信扫描二维码关注得胜官方公众号 与我们联系。 ■ 产品简介 CM-450是得胜公司新推出的一款具有低频衰减及灵敏度衰减、全指向、单指 向、双指向等9种指向性的多功能电子管电容传声器。该产品经过专业技术开发人 员兢兢业业的刻苦钻研和探索及精心的结构设计，精密的电子元器件和大振动镀金 膜极头，使CM-450无论在性能、音质上都迈向新一步台阶！ ■ 包装清单 CM-450电容传声器.....................1支 PM-3幻象电源盒....................1个 电源线 ........................1条 7P公母卡侬输出线（8米）..................1条 SH-100防震架.....................1个 W-10防风海绵.....................1个 防震架备用橡胶圈....................1条 鋁合金箱 ......................1个 说明书.........................1份 ■ 适用范围 适用于广播电视台、电影制片厂、录音室、舞台演出等专业场合 ❶...
- Page 3 CM-450 广播录音专用麦克风 ■ 技术参数 单体：压力梯度型镀金膜电容传声器 指向性：全指向、单指向、双指向等9种 频率响应：20Hz~20KHz 灵敏度：-37dB ±2dB (0dB=1V/Pa at 1KHz) 输出阻抗：200Ω±30% (at 1KHz) 负载电阻：≧1000Ω 等效噪声级：22dB A (IEC 268-5) 最大声压级：120dB (1KHz谐波失真≦1%) 单体尺寸：Ø54X201mm 单体重量：590g 心型图/频率响应图： Uni-directional (at 1kHz) (dB) Frequency Response Graph (Hz) ❷...
- Page 4 CM-450 广播录音专用麦克风 Bi-directional (at 1kHz) (dB) Frequency Response Graph (Hz) Omni-directional (at 1kHz) ❸...
- Page 5 CM-450 广播录音专用麦克风 (dB) Frequency Response Graph (Hz) 注：以上数据由得胜实验室测试得到，并拥有最终解释权！ ■ 使用说明 1. 打开包装箱后，把CM-450传声器与SH-100防震架组合起来，固定在你所拾取声 源的正前方; 2. 将扩音器或调音台音量调小，按连接示意图所示，接好传声器及幻像电源，打开 电源开关，通电后，CM-450电子管显示窗发出亮光，显示进入工作状态; 3. 通电后，应使传声器预热几分钟，将扩音器或调音台音量控制从小到大慢慢调节 至合适，即可开始工作。 连接示意图： 扩大器 混音器 CM-450 调音台 XLRF 幻像电源 AT125mAL250V XLRF XLRM ❹...
- Page 6 CM-450 广播录音专用麦克风 连接线的安装与拆卸： 1. 把卡侬（XLR）插头插入传声器，旋转插头使上面的扣键与传声器上的槽口对 准，然后将插头推入传声器，直至扣键定位; 2. 传声器与连接线分开时，可握住插头，同时按压扣键，然后将插头从传声器拉 出。 CM-450电容传声器: ① ① 保护网罩 CM-450 ② 真空电子管显示窗 ③ 锌合金外壳 ② ④ XLR-7P接口 ③ ④ ❺...
- Page 7 CM-450 广播录音专用麦克风 PM-3幻象电源: ⑤ ⑥ ⑦ ⑧ AT125mAL250V ⑨ ⑩ ⑪ ⑫ ⑬ ⑤ 低频衰减功能：开关拨向“ ”位置时，一般在环境优越的情况下（消声室） 及装上防震架，能够拾取真实的声源。开关拨向“ ”位置时，可均衡近距离 拾音时的低频提升效应和降低风噪声、舞台地板震动声等，此时的低频得到修 饰，使音质更加清晰自然。 ⑥ 灵敏度衰减功能：开关拨向“ ”位置时，为无衰减状态。当开关拨向 “-10dB”时，灵敏度降低-10dB，一般在高声压级大动态拾音场合使用（如交 响乐队的低频鼓、小号等乐器拾音）。 ⑦ 指向性调节功能：开关调节“ ”时为全指向，在各个方位（360°）拾音效果 是相同、均匀的，用于多声场音源拾音。开关调节“ ”时为为单指向，从传 声器正前方拾音，这时为理想的灵敏度拾音，通常用于单一声源录音功能。开 关调节为“ ”时为双指向，从传声器正前方和背面的拾音灵敏度是相等的， 使用于双向录音场合。其它各档位指向性与“ ”、“ ”、“ ”的指向 性相差3dB，依据不同的拾音场合选择（如下图） ⑧ 电源指示灯...
- Page 8 CM-450 广播录音专用麦克风 ⑫ 信号输出 ⑬ 数码干扰开关：一般传声器在数字录音的情况下使用，会遇到数字信号干扰或 谐波干扰等现象，此时请将开关按下，即可消除干扰 指向性调节功能 ❼...
- Page 9 CM-450 广播录音专用麦克风 ■ 安全警示 为避免电击、过高温度、着火、辐射、爆炸、机械危险以及使用不当等可能 造成的人身伤害或财产损失，使用本产品，请仔细阅读并遵守以下事项： . 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量大小， 不要在超过产品功率及大音量下长时间使用，以免造成产品异常和耳朵听力损 伤 . 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉电源插 头，然后将产品送经销商检修 . 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环境， 使用中避免靠近火源、雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通风孔， 以免损坏其功能 . 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度不足 导致产品发生跌落危险 5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用本机， 以免导致意外事故 6. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联 系当地经销商跟进处理 ❽...
-
Page 10: Dear Customer
■ Product brief introduction CM-450 tube microphone is the latest design of TAKSTAR with a characteristic of nine transient polar patterns from omni-directional to bidirectional and cardioid. The solid tube microphone use a special vacuum tube, the circuit is meticulous in design and construction. - Page 11 CM-450 BROADADTING AND RECORDING MICROPHONED ■ Specifications Unit: Gold plated transducer Polar pattern: 9 types Uni/Figure 8/Omni and so on Frequency response: 20Hz~20KHz Sensitivity: -37dB ±2dB (0dB=1V/Pa at 1KHz) Output impedance: 200Ω±30% (at 1KHz) Load impedance: ≧1000Ω Self noise: 22dB A (IEC 268-5) Max input SPL: 120dB (at 1KHz ≦1% T.H.D)
- Page 12 CM-450 BROADADTING AND RECORDING MICROPHONED Bi-directional (at 1kHz) (dB) Frequency Response Graph (Hz) Omni-directional (at 1kHz) ⓫...
- Page 13 BROADADTING AND RECORDING MICROPHONED (dB) Frequency Response Graph (Hz) Note: The above data are tested by the Takstar laboratory and Takstar has the right of final interpretation. ■ Usage 1. Open the carrying case, fit the microphone into the shock mount, ensure the position of the microphone on the front of the sound sources.
-
Page 14: Operation
Push the connector into the microphone until it clicks. 2. To disconnect the cable and microphone, grasp the connector while depressing the tab. Pull the connector away from the microphone. CM-450 Condenser Mirophone: ① ① “POP” filter hardened grille CM-450 ②... -
Page 15: Phantom Power
CM-450 BROADADTING AND RECORDING MICROPHONED PM-3 Phantom Power: ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑤ Flat-response/Low-frequency cut off: When switched to the active position “ ”, the microphone is essentially transparent and will give the most natural reproduction of the source. - Page 16 CM-450 BROADADTING AND RECORDING MICROPHONED ambience. Selected the setting “ ”， the polar pattern is cardioid, picks up sound directly in front of the microphone and is considerably less sensitive to sounds originating to the rear of the microphone. Cardioid is the most commonly used pattern in studio recording and live-sound applications.
- Page 17 CM-450 BROADADTING AND RECORDING MICROPHONED ■ Cautions To avoid electric shock, over temperature, catching fire, radiation, explosion, mechanical risk and hurt or property loss caused by improper use, please read the following items carefully before operation: 1. Adjust the volume to proper level during operation. Do not operate at high volume level to avoid hearing loss.
- Page 18 CM-450 BROADADTING AND RECORDING MICROPHONED ⓱...
- Page 19 CM-450 BROADADTING AND RECORDING MICROPHONED ⓲...
- Page 20 GB/T 9402-1988 GB/T 14198-2012 9TCM450S1B...
