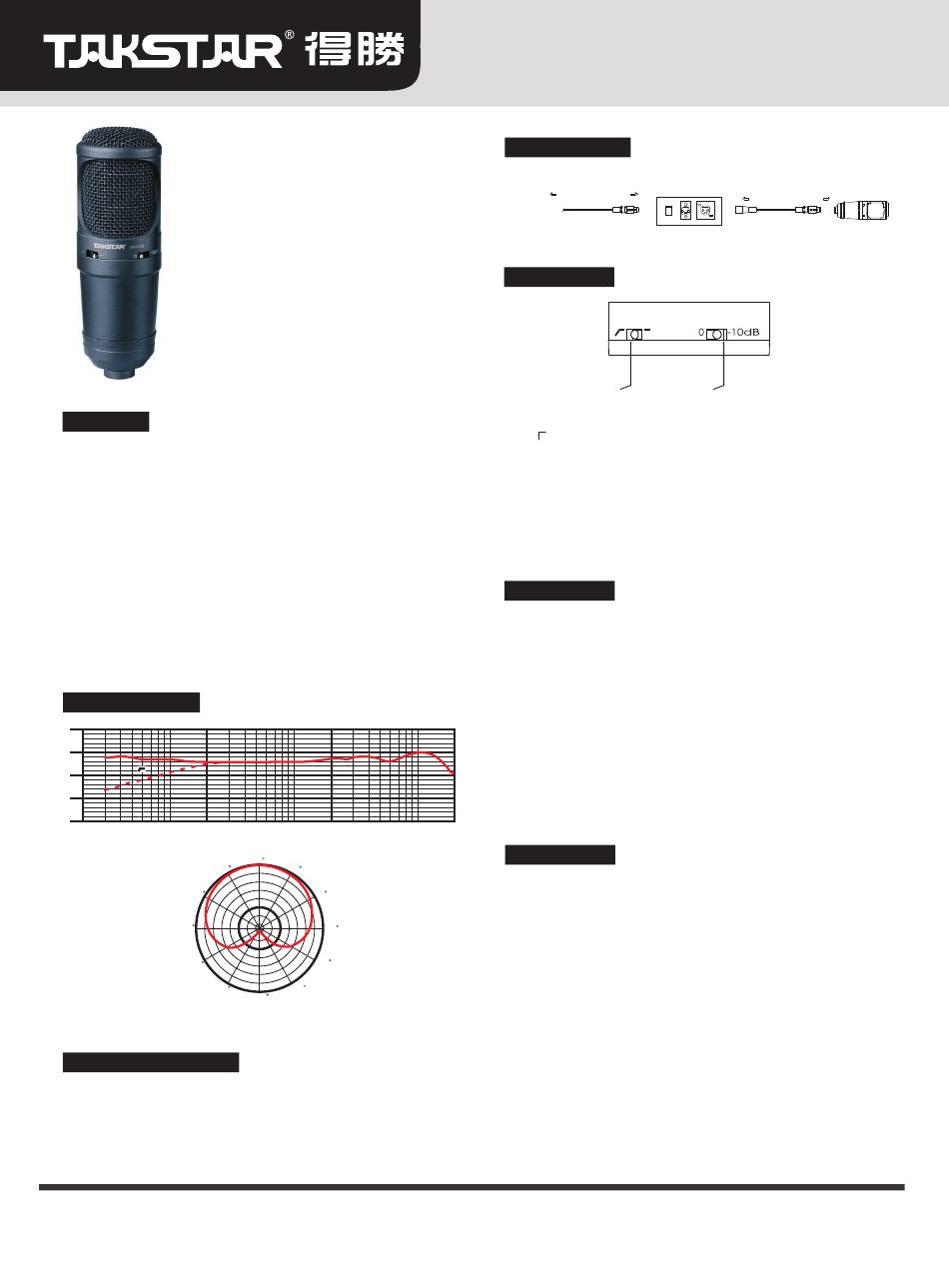

Takstar SM-7B-L Manual

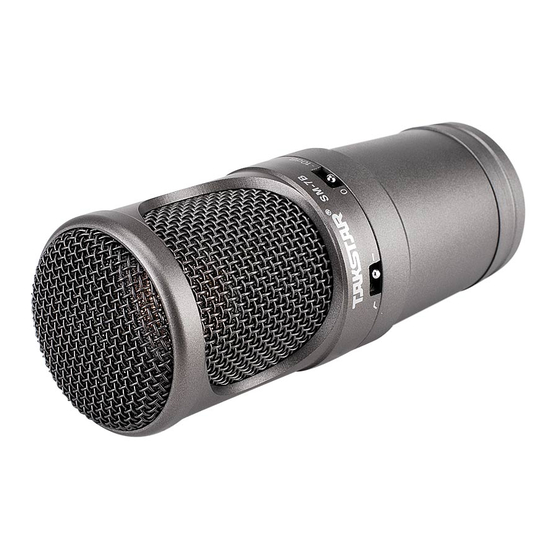

SM-7B专业录音电容麦克风内部采用贴片
工艺及精密控制电路和大振动纯金镀膜音头；
具有灵敏度高，频率响应宽，失真小，动态大，
噪音低等特点。
SM-7B广泛适用于广播、电视制作及录音
棚、舞台演出等专业场合。
技术参数
单体：纯金镀膜电容传声器
指向性：单指向
频率响应：20Hz-20kHz
灵敏度：-37dB±2dB(0dB=1V/Pa at 1kHz)
等效噪声级：≤22dB A
最大声压级：130dB (T.H.D≤1% at 1kHz)
140dB (衰减-10dB)
输出阻抗：100Ω±30% (at 1kHz)
低频衰减：100Hz 10dB/倍频
使用电压：48V幻象电源
频率响应曲线图
-20
-30
-40
-50
(dBV/Pa)
-60
20 50 100 200
(Hz)
Frequency Response Graph
330
300
270
240
210
连接线的安装与拆卸
1. 把卡侬(XLR)插头插入麦克风，旋转插头使上面的扣键与麦克
风上的槽口对准，然后将插头推入麦克风，直至扣键定位。
2. 麦克风与连接线分开时，可握住插头，同时按压扣键，然后将
插头从麦克风拉出。
广东省电声工程技术研究开发中心
广东得胜电子有限公司制造
地
址: 广东省惠州市博罗县龙溪镇富康一路2号
电话: 0752-6383956 传真: 0752-6383950
500 1K 2K 5K
0
30
60
90
120
150
180
Uni-directional
(at 1kHz)
xs@takstar.com
邮箱：
广播录音专业麦克风
连接幻像电源
扩大器
混音器
功放
XLRF
开关的使用
A
A. 低频衰减：当开关处于 "－"位置时，为无衰减状态，当开关处
" "位置时，可均衡近距离拾音时的低频提升效应和降低风噪
声、舞台地板振动声等。
B. 当开关处于"0"位置时，为无衰减状态，当开关处于"-10dB"
时，可使灵敏度衰减-10dB，一般在高声压级大动态拾音场合使
用此功能（如交响乐队的低频鼓、小号等乐器的拾音）。
使用说明
1. 使用时 ， 应先将扩音器或调音台音量控制调小
与麦克风连接好，再打开幻象电源的电源开关，并将音量从小到
大慢慢调节至合适，以免喇叭受到冲击。
2. 用手罩住麦克风头部，或使麦克风接近扬声器，可能产生啸叫声，
遇此情形时，首先降低音量，拉开同扬声器的距离，尽量使麦克
风不同扬声器相对。
3. 麦克风灵敏度高，必须注意不要从高处落下或给予强烈冲击。
4. 麦克风不使用时应存放在干燥清洁的地方，避免在温度、湿度过
高的场所保管或使用，以免影响灵敏度和音色。
20K
包装选配
麦克风一支
防风绵一个
防震架一个
幻像电源一个
连接线一条
电源适配器
※ 本产品相关规格及配置如有变更,恕不另行通知.
※ 如需服务和配件方面的信息，请就近和得胜代理商联系，或请
访问得胜网站www.takstar.com
邮编: 516121 网址：www.takstar.com
幻像电源
X LRM XLRF
B
， 然后将幻象电源
