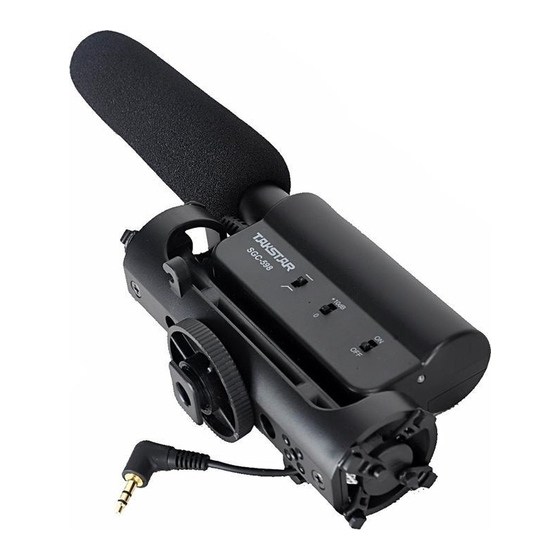

Takstar SGC-598 Quick Start Manual

欢迎使用TAKSTAR电容麦克风，本产品专为摄影、采访等场合
设计的，能通配大部分品牌的摄像机、单反相机，简便的安装固定
在相机上，操作方便，是您理想的选择。在使用之前，请仔细阅读
本说明书，以便能正确的操作，发挥本麦克风的性能。
产品特性
专为摄像机而设计的高灵敏度电容麦克风，提升录音质量
心型单指向拾音特性，能有效降低周围的环境噪音被拾取
提供+10dB灵敏度增强以及200Hz低频衰减功能；满足不同场
合使用
采用标准的通用连接器规格，能简便的安装固定在摄像机上
防震结构设计，降低摄像机的机械噪声和其它的振动噪声干扰
集音管选用合金材料设计，坚固牢靠，并能有效屏蔽电磁干扰
采用1.5V AA碱性电池供电，电池使用时间可达100小时
具有低电指示功能，让用户充分做好更换电池的准备
技术参数
单体:背极式驻极体
指向性:心型
频率响应:50Hz-16kHz
灵敏度：-32dB±3dB(0dB=1V/Pa at 1kHz)
灵敏度增强：+10dB
低频衰减：60Hz 10dB/倍频
输出阻抗：2000Ω±30%
使用电压：1.5V AA电池
频率响应曲线
M i c r o p h o n e F r e q u e n c y R e s p o n s e d B R e f . 1 V / P a
-2 0
-3 0
-4 0
-5 0
-6 0
-7 0
20 50 100 200 500 1k
功能操作按键
5
电源开关：开关推向 "ON" 打开电源，反之关闭电源
1
灵敏度增强开关：可增强麦克风的拾音音量
2
低频衰减开关：打开可减少外界噪声被拾取
3
电源指示灯: 打开电源开关, 此灯亮绿色; 当低电量时此灯转亮红色
4
防风棉
5
广东得胜电子有限公司
地址:广东省惠州市博罗县龙溪镇富康一路2号
电话:400 6828 333
0°
3 3 0°
3 0 0°
2 7 0°
2 4 0°
2 10°
1 8 0°
Cardioid
2k 5k 10k 20k
1 2 5 H z
5 0 0 H z
1 0 0 0 H z
3 2 1
7
6
8
传真:+86 752 6383950
SGC -59 8 电 容 麦 克 风
电池仓
6
摄像机卡片螺母
7
防震架：能降低摄像机的机械噪声及其它的震动噪声干扰
8
使用说明
1. 打开电池仓，请按照电池仓内标示的正负极正确安装电池。
2. 向右旋转摄像机卡片螺母，把麦克风卡入摄像机卡座，向左旋转
螺母即可固定。此防震架上还设有距离调节功能，您可根据实际
情况调节麦克风的前后位置。
3.将连接线Φ3.5插头插入摄像机的麦克风输入孔内，打开麦克风的
电源开关，此时麦克风进入工作状态。
4. 此麦克风能满足在不同场合使用，提供+10dB以及200Hz低频
衰减功能。
注意事项
1. 电容麦克风灵敏度高，必须注意不要从高处落下或给予强烈
冲击。
2. 电容麦克风不使用时应存放在干燥清洁的地方，避免在温度、
湿度过高或及强磁场的场所保管或使用，以免影响灵敏度和
音色。
3. 电容麦克风停止使用时，请将开关推到"OFF"处，以节省电池
电量。
4. 若长时间不使用时，请取出电池，避免电池产生漏液而导致电路
损坏。
30°
标准配置
6 0°
9 0° 防风棉一个
12 0°
麦克风组件一套
150°
电池一节
2 0 0 0 H z
4 0 0 0 H z
8 0 0 0 H z
说明书一份
布袋子一个
4
* 本产品相关规格及配置如有变更，恕不另行通知。
* 如需服务和配件方面的信息，请联系当地经销商或请访问得胜
网站www.takstar.com.
网址:www.takstar.com
