Summary of Contents for Takstar CM-63

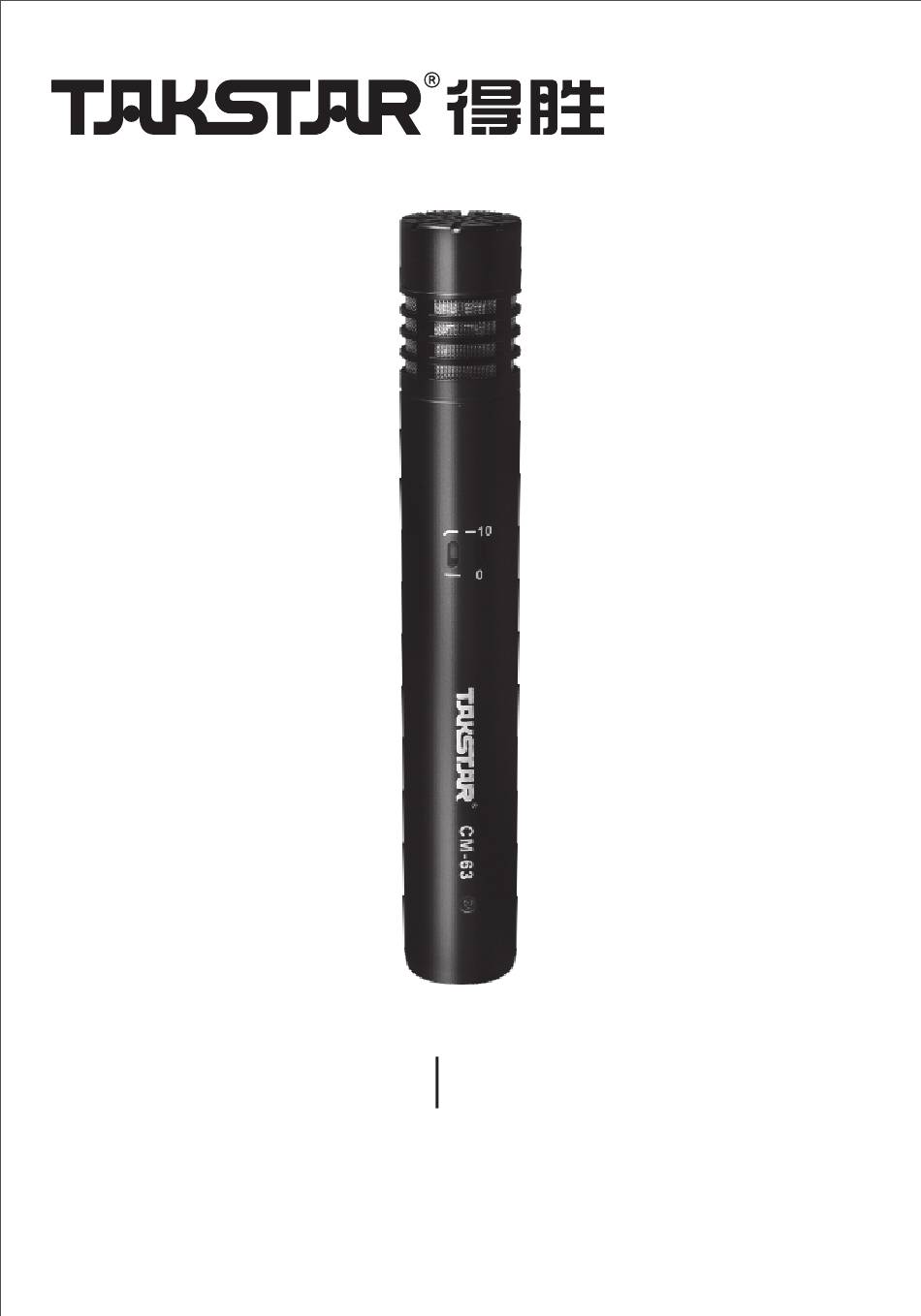

- Page 1 CM-63 专 业 电 容 麦 克 风 DIAPHRAGM MICROPHONE 使用手册┃User Manual...
- Page 2 CM-63 专业电容麦克风 前言 尊敬的用户： 感谢您选购得胜CM-63专业电容麦克风，为了您能够更好的了解使用本产品， 建议您在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务 热线400 6828 333或微信扫描二维码关注得胜官方公众号与我们 联系。 产品特性 采用抗潮湿技术，在各种气候环境下发挥如常； ● 频率响应宽广，灵敏度高，能敏锐地拾取声音的各个频域； ● 采用镀金膜电容音头，瞬态反应能力好，避免音染失真； ● 内置典型低噪音场效应管作前级阻抗转换； ● 特设低频衰减和灵敏度衰减开关，适应不同的适用场所； ● 高保真OTL甲类放大器，低阻抗输出，减少线路的传输损耗； ● 管体采用多重表面处理工艺，精致耐用。 ● 包装清单 麦克风 ......................1支 说明书......................1份 麦克风夹子...................... 1份 适用范围 演播室、录音棚、广播电台、舞台演出及乐器拾音等专业场合...
- Page 3 CM-63 专业电容麦克风 技术参数 频率响应曲线图 (d BV/ Pa) 20 0 50 0 20 K (Hz ) F requency Response G raph 单体：镀金膜电容音头 拾音原理：压差原理 指向性：心型 0° 330° 30° 频率响应：30Hz-20kHz 300° 60° 灵敏度：-35dB±2dB （0dB=1V/Pa at 1kHz） 等效噪音级：≤20dBA（IEC 581-5） 270° 90° 最大声压级：≥130dB（T.H.D≤1% at 1KHz）...
- Page 4 CM-63 专业电容麦克风 安装使用 1. 麦克风与线材连接时，将线材卡侬对准麦克风尾部三针插入，直到卡侬上的扣 键“哒”的一声定位； 2. 麦克风与线材分离时，握住卡侬并按压卡侬扣键，将线材拔出； 3. 将麦克风线材另一端与调音台、功放、声卡等设备连接； 麦克风线材 调音台 扣键 麦克风 卡侬 4. 使用时应先将设备音量调小，再将音量从小到大慢慢调节至合适，以免声压过 大对扬声器产生冲击； 5. 手不要握在麦克风网头上，尽可能的拉开麦克风与扬声器的距离，避免麦克风 和扬声器相对，以免影响麦克风音质及有效控制回馈啸叫。...
- Page 5 CM-63 专业电容麦克风 安全警告 为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的 人身伤害或财产损失，使用本产品前，请仔细阅读并遵守以下事项： 1．使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量大小， 不要在超过产品功率及大音量下长时间使用，以免造成产品异常和听力损伤； 2．使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉电源插 头，然后将产品送经销商检修； 3．若产品需要使用可拆装电池时，严禁使用外壳绝缘材料破损的电池；请不要为 非充电电池充电； 4．废弃电池需放入指定的分类垃圾桶，不可作为儿童玩具或直接丢弃，以免造成 安全隐患或影响环境； 5．本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环境， 使用中避免靠近火源、雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通风孔， 以免损坏其功能； 6．若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度不足 导致产品发生跌落危险； 7．使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用本机， 以免导致意外事故； 8．请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联 系当地经销商跟进处理。...
- Page 6 CM-63 专业电容麦克风 环保说明...
- Page 7 DIAPHRAGM MICROPHONE Preface Dear Customer, Thank you for purchasing Takstar CM-63 DIAPHRAGM MICROPHONE. Please read the user manual carefully before operation and keep it for reference in future. If you have any question or suggestion, please contact our local dealer.
-
Page 8: Specification
CM-63 DIAPHRAGM MICROPHONE Specification Frequency Response Graph (d BV/ Pa) 20 0 50 0 20 K (Hz ) F requency Response G raph Element: Gold-plated Diaphragm Capsule Transducer Principle: Pressure Gradient Transducer Polar Pattern: Cardioid 0° 330° 30° Frequency Response: 30Hz-20KHz Sensitivity: -35dB±2dB (0dB=1V/Pa at 1KHz) -
Page 9: Installation
CM-63 DIAPHRAGM MICROPHONE Installation 1. When connecting the microphone with cable, match the XLR connector with the 3 pin on microphone, then insert fully till the XLR lock button fixes the position. 2. When disconnecting the microphone with the cable, press the XLR lock button, then take out the cable. - Page 10 CM-63 DIAPHRAGM MICROPHONE Cautions To avoid electric shock, over temperature, catching fire, explosion, mechanical risk and hurt or property loss caused by improper use, please read the following items carefully before operation: 1. Make sure the power of connected equipment matches with that of this product.
- Page 12 地址：广东省惠州市博罗县龙溪街道富康一路2号 GB/T 14198-2012 GB 8898-2011 9T0CM63S1B...
