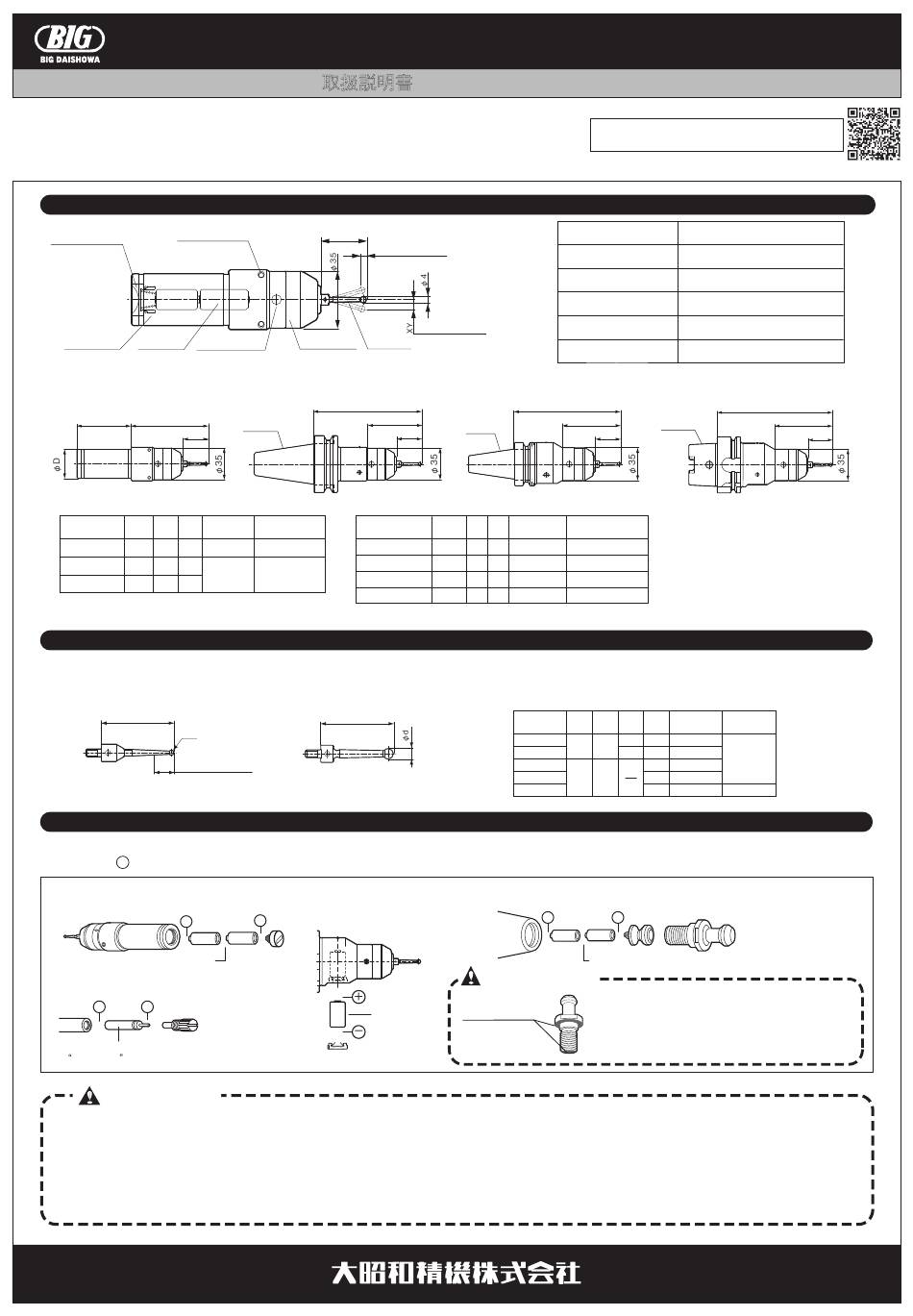

BIG Point Master Pro Operation Manual

ポイントマスタープロ POINT MASTER PRO
・ご使用前に必ず本書をお読みいただき、ご使用される方がいつでも見ることができる場所に必ず保管してください。
・本商品は、弊社の厳密なる品質および精度検査に合格した事を証明致します。
・Please read these instructions before use and keep them where the operator may refer to them whenever necessary.
・We certify this product has passed our rigorous inspections of quality and accuracy.
LED ３ヶ所
バッテリ−キャップ
LED
BATTERY CAP
THREE PLACE
シャンク （別記）
バッテリ−
SHANK BATTERY
●ス トレ− トシャンクタイプ
《STRAIGHT SHANK TYPE》
L
L
1
型 式
φD h7 L
1
Model
PMP-10 10 75
PMP-20 20 90
PMP-32 32 80
（注） 1.PMP-10は、 バッ テ リ −寿命の関係でLEDラ ンプは １ ヶ所のみです。
(NOTE)
1.To increase the battery life, PMP-10 have one LED only.
本製品はスタイラス部分が分離できるように、 M3のネジ込み式になっています。 スタイ
ラスが傷付いた時や、 ワ−クの形状によりスタイラスの交換ができます。 特別交換品とし
て下記のスタイラスを用意しております。 下記以外のスタイラスは使用できません。
Ｌ
φd
L
測定範囲
1
Measurement Depth
図1 Fig.1
シャンク底面 ・ 本体側面のバッテリ−キャ ップ （BBTタイプはプルボル ト） を取り外し付属
のバッテリ−の ＋ 側を先に入れバッテリーキャ ップを締め込んでください。
●PMP-20／PMP-32
＋
LR1×2 (IEC) or N(ANSI)batteries
●PMP-10
＋ −
パナソニ ッ ク リ チュ−ム BR435 バッ テ リ −
Panasonic Rithium BR435 battery
ご注意
CAUTION
バッテリーの極性は、 必ずご確認ください。 極性を逆に挿入された場合は、 動作しな
・
いばかりかセンサー内部電気回路を破損させご使用できなくなる事があります。
・
ご使用前に必ずスタイラスを手でタッチし、 Ｌ Ｅ Ｄ(緑)が点灯する事を確認してください。
Ｌ Ｅ Ｄが点灯しない場合や点灯が弱い場合は、 バッテリ−を新品に交換してください。
・ 電池の表面や電池が接触する電極面に汚れが付着すると、 電池の容量が残っていてもＬ Ｅ Ｄ
が点灯しない場合があります。 その場合は、 柔らかいウエス等で汚れを取り除いてください。
取扱説明書
主な仕様 MAIN SPECIFICATIONS
28
センサヘッド
4-芯出しボルト
SENSOR HEAD
4-CENTERING SCREW
●BBTシャンクタイプ
《BBT SHANK TYPE》
BBT No.
28
(mm)
バッテリー バッテリー寿命
L
2
Battery Battery Life
パナソニ ッ ク リ チュ ーム
連続１ ８ ０時間
49
BBT30-PMP-115
BR435×1 SPECIAL
１ ８ ０ hours(continuous use)
(See NOTE 2)
BBT40-PMP-120
50
連続５ ０ ０時間
LR1×2(単5) ５ ０ ０ hours
BBT50-PMP-150
(continuous use)
60
2.Please contact our agent for REPLACEMENT BATTERIES.
交換用スタイラス(別売品) STYLUS FOR THE EXCHANGE(Optional accessories)
Ｌ
図2 Fig.2
電池のセッ ト方法 TO INSERT BATTERY
●BBT30-PMP-115
●HSK-A63-PMP-130
−
OPERATION MANUAL
Ｚ オ−バ−トラべル量
OVERTRAVEL
オ−バ−トラべル量
OVERTRAVEL
スタイラス
STYLUS
Ｌ
L
1
BBT30
28
型 式 BBT NO. バッテリー
L L
1
HSK NO.
Model Battery
BBT30 CR2×1
115 63
60
BBT40 120 LR1×2(単5)
BBT50 150 60
LR03×2(単4)
HSK-A63-PMP-130 HSK-A63 130 65 CR2×1
The screw-in(M3) stylus is replaceable. Please change a stylus according to its wear and tear, and
also when a different type of stylus is required. The following styli are available as options. A stylus
except for the following can't be used.
型 式
Model
ST28 -1P
ST28 -2P
ST28 -3P
ST28 -4P
ST28 -4R
Remove the battery cap at the end of the shank or at the side of the body (the pullstud in case of
BBT shank type) and insert the accessory batteries with the positive end first. Then tighten the
above battery cap or pullstud.
●BBT40-PMP-120／BBT50-PMP-150
ご注意
磨く 箇所
CR2 battery
remove the
chemically oxidized
・
Make sure the correct direction of the electrode of the batteries. Inserting them wrong way
around not only disables the operation but also may damage internal electric circuit of the
sensor and become out of order.
・
Before using, ensure that the green LED lamps illuminate by touching the stylus with a finger.
Replace the batteries in the case the LED lamps do not illuminate brightly or at all.
・
If the battery or electrode surfaces are contaminated, LED lamps may not illuminate even if
the batteries are not exhausted. Then, clean the surfaces with soft cloth or similar.
OPERATION MANUAL DOWNLOAD SITE
http://big-daishowa.com/manual_index.php
測定子復元精度
Repeatability(Probe)
Ｘ Ｙ ス トロ−ク
Ｘ Ｙ stroke
Ｚ ス トロ−ク
Ｚ stroke
測定圧
Measuring Pressure
シ ャ ンク
Ｂ Ｂ Ｔ ３ ０、 Ｂ Ｂ Ｔ ４ ０、 BBT50、 Ｈ Ｓ Ｋ-Ａ ６ ３
Shank
スタイ ラ ス （付属品）
Stylus(Standard accessory)
●HSKシャンクタイプ
《 HSK SHANK TYPE》
Ｌ
L
1
HSK No.
28
(mm)
バッテリー寿命
Battery Life
連続９ ０ ０時間
９ ０ ０ hours(continuous use)
連続５ ０ ０時間
５ ０ ０ hours(continuous use)
連続６ ０ ０時間
６ ０ ０ hours(continuous use)
連続９ ０ ０時間
９ ０ ０ hours(continuous use)
図 質量
L L φd
1
Fig. Weight(g)
2 1 2.0
1 28
8 2 2.0
3 2.5
2 28
4 2.9
4 2.6
＋ −
LR1×2 (IEC) or N(ANSI) batteries
CAUTION
プルボルトのネジ部端面およびクランプ部が黒染めさ
れている場合はサン ドペ−パ−等で磨いて通電性を良く
してください。
In case the pull stud is chemically oxidized, please remove
the chemically oxidized surface to increase the conductivity.
■本 社
東 大 阪 市 西 石 切 町 3 丁 目 3 - 3 9 〒579-8013
TEL.072 （ 982） 2312 （ 代） FAX.072 （ 980） 2231
®
±1μm （2σ）
±12mm
5mm
Ｘ Ｙ ： ０. ４ Ｎ Ｚ ： １. ５ Ｎ
φ １ ０、 φ ２ ０、 φ ３ ２
Ｓ Ｔ ２ ８ − ４ Ｒ
Ｌ
L
1
28
(mm)
ｽﾀｲﾗｽ先端
Material
超硬
(Carbide)
ルビ−(Ruby)
