BIG FCR Operation Manual

この度は、 フルカットミル FCR型をお買い求めいただき誠にありがとうございます。ご使用前にあたっては必ず本書をお読みいただき、
ご使用される方がいつでも見ることができる場所に必ず保管してくださいますようお願いいたします。
●チップセット前にチップ着座部にエアーを吹き付け、異物を取り除いてください。
●チップの背面、側面をウエス等で丁寧に拭いてください。

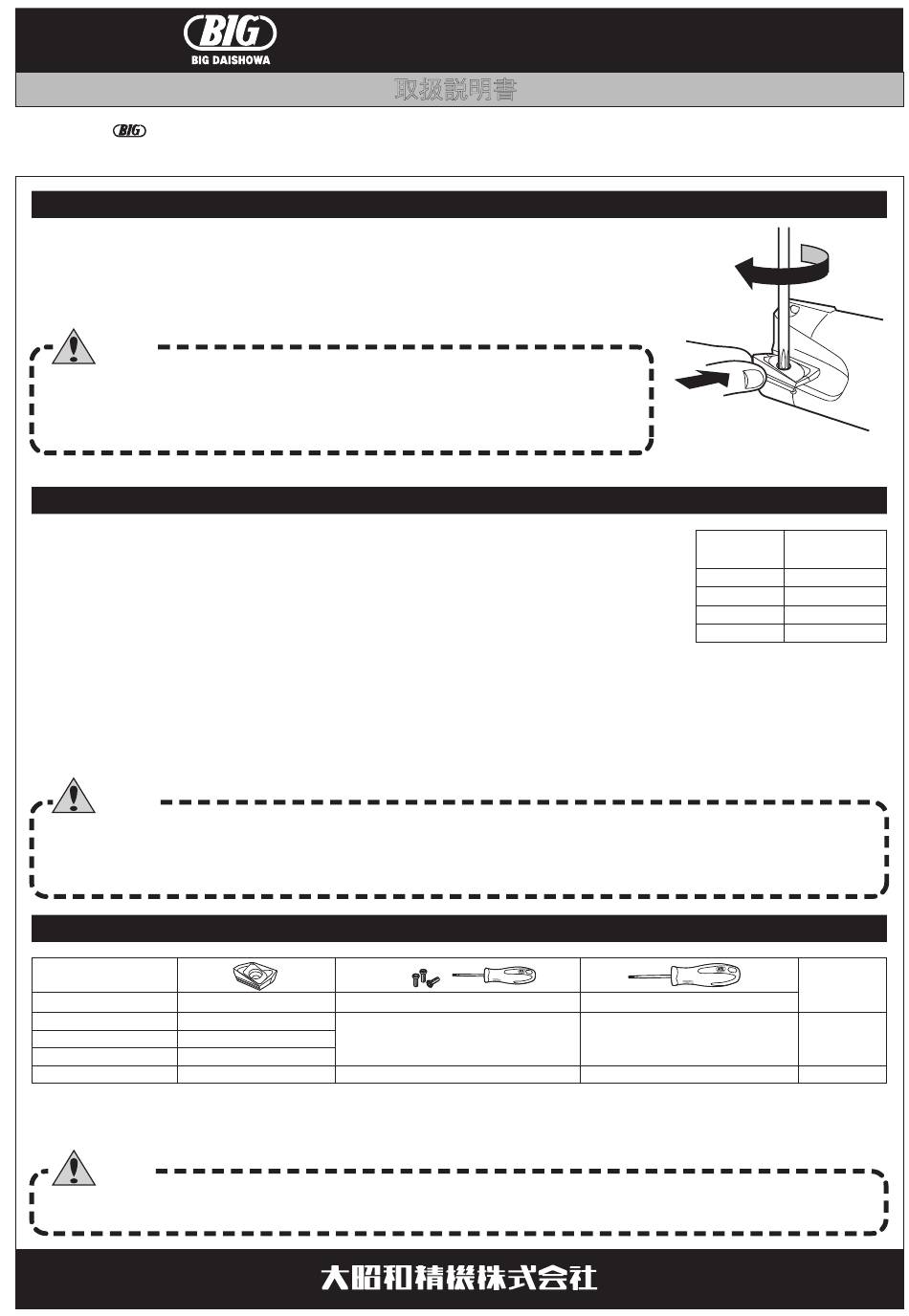

●チップを右図のように軽く押しながらチップ座面に取り付け、クランプスクリュを締め付けてください。
●チップ座面に隙間が無い事をご確認の上ご使用ください。
ご注意
・ 付属または純正のクランプスクリュ以外は使用しないでください。
・ チップ交換時は刃先で手を切らないよう注意してください。
・ チップクランプスクリュとレンチは消耗品ですので定期的に交換してください。
・ 先端の痛んだレンチ、トルクス穴の痛んだスクリュは使用しないでください。
●標準切削条件は、「フルカットミル」カタログをご参照ください。
オーバーサイズ型の場合は、標準条件の低い方から加工状況を確認の上、適宜条件を上げて下さい。
●加工時は切りくずの飛び散り、つながりが発生する場合がありますので、必ずカバー、保護メガネ等
の保護具をご使用ください。
●最高許容回転数以上での使用は絶対しないでください。
●本品は、 ランピング、 ヘリカル、 ドリル加工等、 Z方向に工具を送る加工が可能ですが、下記の点にご注意ください。
・ポケット加工では、エアブロー又はウェット加工（推奨：センタスルー）を行ってください。
・ランピング・ヘリカル加工の沈み角は3° 以下でご使用ください。
・ドリル加工時の1回のドリル深さは下記以下で加工してください。
φ16、 17・ ・ ・0.5mm φ20、 21、 25、 26・ ・ ・1mm φ32、 33・ ・ ・2mm
さらに掘り込みを行う場合、横方向に〔カッタ径−2mm〕以上の移動を行ってから軸方向にドリル加工を再度行ってください。
●オーバーサイズ型の3枚刃仕様での突出しが長い溝加工は、非常にびびりが発生しやすくなります。そのような場合、2枚刃仕様ですと
切込みが上がり、大幅に加工能率を上げることが出来ます。
ご注意
・不適切な切削条件での加工は行わないでください。
・ぶつけるなど、本体に強い衝撃を与えた後は使用しないでください。
・工具は切削時高温になります。使用直後に直接手で触れると火傷の
危険があります。
本体型式
FCR16,17
FCR20 ,21
FCR25 ,26
FCR32 ,33
・フルカットミルFCR型とFCM型は、チップ及び本体の互換性はありません。
・チップの選定については、「フルカットミル」カタログをご参照ください。
・チップクランプスクリュセットにはスクリュ10個と専用レンチ１本が含まれています。
ご注意
・本品のチップは各カッタ径専用となっております。異なったチップをお使いになるとトラブルの原因となります。
また、使用済みのチップは必ずもとのチップケースにお収めください。
フルカッ トミル
スローアウェイチップの取り付け方
チップおよび部品
チップ型式 チップクランプスクリュセッ ト
BRG1608
BRG2008
BRG2508
BRG3210
取扱説明書
加工時のご注意
・剛性、馬力の十分な機械でご使用ください。
・不水溶性切削油は火災発生の危険性がありますので使用しないで
ください。
S2506DS
S3508DS
FCR型
最高許容回転数
型 式
FCR16 , 17
FCR20 , 21
FCR25 , 26
FCR32 , 33
（注意） 上記の許容回転数は、 動バランス ・
振れによる振動、 及び切削力の影響
は考慮しておりません。
レンチ
DA-T 8
DA-T15
■本 社
東大阪市西石切町3丁目3-39 〒579-8013
TEL.072 （ 982） 2312 （ 代） FAX.072 （ 980） 2231
(min -1 )
34,000
34,000
28,000
23,000
締付 トルク
N･m
1
3
No.0119PA
