Sove 17-130-010 Assembly Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Søve
N
Monteringsanvisning
EN
Assembly Instructions
S
Monteringsanvisning
Produkt nr. / Product no. / Produkt nr.
17-130-010
Grå/Gul/Grotto/Grønn
Ord. nr.
Dato.
Sign.
17-130-010
19.03.2021

Advertisement

loading
Need help?

Need help?

Do you have a question about the 17-130-010 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sove 17-130-010

Summary of Contents for Sove 17-130-010

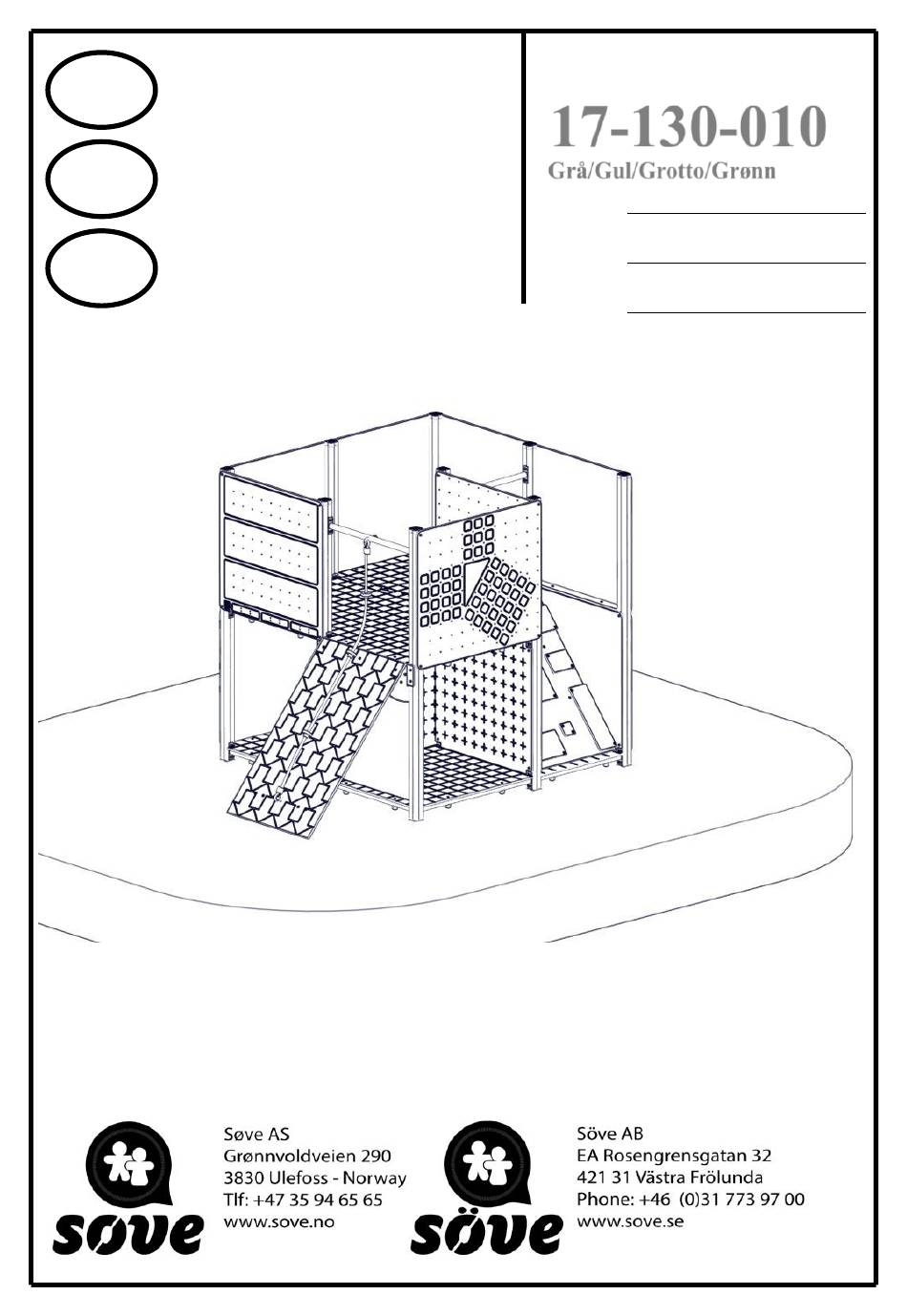

  • Page 1 Søve 17-130-010 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 17-130-010 Assembly Instructions Grå/Gul/Grotto/Grønn Ord. nr. Dato. Monteringsanvisning Sign. 19.03.2021...
  • Page 2 Søve 17-130-010 Monteringstips / Assembly Advice / Monteringstips...
  • Page 3 Søve 17-130-010 Monteringstips / Assembly Advice / Monteringstips...
  • Page 4 Søve 17-130-010 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
  • Page 5 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon Stolpe 70 x 70 Lengde = 2680 SFA5123/1 600-2080 Sort KubHus Sperrerør for gulv 07-303-150K Lengde = 1024 (se egen del- 2hull cc500...
  • Page 6 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon KubHus Sperrerør for gulv 07-303-155K Skrå 3gr (se egen del- Lengde = 770 montering) 2hull cc500 Sort KubHus Sperrerør for gulv 07-303-156K Skrå 8gr...
  • Page 7 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon KubHus Gulv Venstre 07-303-100K Grå (se egen del- montering) KubHus Gulv høyre 07-303-101K Grå (se egen del- montering) KubHus Gulv Venstre top 07-303-102K Grå...
  • Page 8 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon KubHus vegg 1x1 Venstre 07-303-110K Grotto (se egen del- montering) KubHus vegg 1x1 bak 07-303-111K Grå (se egen del- montering) KubHus vegg 1x1 høyre...
  • Page 9 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon KubHus vegg bak 07-303-115K (se egen del- montering) KubHus vegg høyre, 07-303-120K (se egen del- montering) KubHus vegg innvendig top 07-303-125K Grotto (se egen del-...
  • Page 10 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon KubHus opptreksplate 07-303-130K Grønn (se egen del- montering) KubHus Sprosse opptreksplate 07-303-131K Grotto (se egen del- montering) KubHus oppgang 07-303-140K Grønn/Grotto (se egen del-...
  • Page 11 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. Navn Artnr/ dimensjon Fundament Støp Støpefundament 00-003-112K 70 x 70 stolpe (se egen del- montering) Fundament Nedgravning Nedgravningsfundament 07-510-207K 70 x 70 stolpe (se egen del- montering)
  • Page 12 Søve 17-130-010 Fundamentering med betong / Foundation concrete / Förankring med betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong...
  • Page 13 Søve 17-130-010 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks vridmoment: 30Nm Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong...
  • Page 14 Søve 17-130-010 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon...
  • Page 15 Søve 17-130-010 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 16 Søve 17-130-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 17 Søve 17-130-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 18 Søve 17-130-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 19 Søve 17-130-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 20 Søve 17-130-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 21 Søve 17-130-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 22 Søve 17-130-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 23 Søve 17-130-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 24 Søve 17-130-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 25 Søve 17-130-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 26 Søve 17-130-010 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 27 Søve 17-130-010 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
  • Page 28 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon Stolpe 70 x 70 Lengde = 2680 SFA5123/1 600-2080 Sort KubHus Sperrerør for gulv 07-303-150K Lengde = 1024 (se egen del- 2hull cc500...
  • Page 29 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon KubHus Sperrerør for gulv 07-303-155K Skrå 3gr (se egen del- Lengde = 770 montering) 2hull cc500 Sort KubHus Sperrerør for gulv 07-303-156K Skrå 8gr...
  • Page 30 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon KubHus Gulv Venstre 07-303-100K Grå (se egen del- montering) KubHus Gulv høyre 07-303-101K Grå (se egen del- montering) KubHus Gulv Venstre top 07-303-102K Grå...
  • Page 31 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon KubHus vegg 1x1 Venstre 07-303-110K Grotto (se egen del- montering) KubHus vegg 1x1 bak 07-303-111K Grå (se egen del- montering) KubHus vegg 1x1 høyre...
  • Page 32 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon KubHus vegg bak 07-303-115K (se egen del- montering) KubHus vegg høyre, 07-303-120K (se egen del- montering) KubHus vegg innvendig top 07-303-125K Grotto (se egen del-...
  • Page 33 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. KubHus 2x2x2 Navn Artnr/ 17-130-010 dimensjon KubHus opptreksplate 07-303-130K Grønn (se egen del- montering) KubHus Sprosse opptreksplate 07-303-131K Grotto (se egen del- montering) KubHus oppgang 07-303-140K Grønn/Grotto (se egen del-...
  • Page 34 Søve 17-130-010 Boltepakker for / Boltpackage for / Bultpaket för Sign. Navn Artnr/ dimensjon Fundament Støp Støpefundament 00-003-112K 70 x 70 stolpe (se egen del- montering) Fundament Nedgravning Nedgravningsfundament 07-510-207K 70 x 70 stolpe (se egen del- montering)
