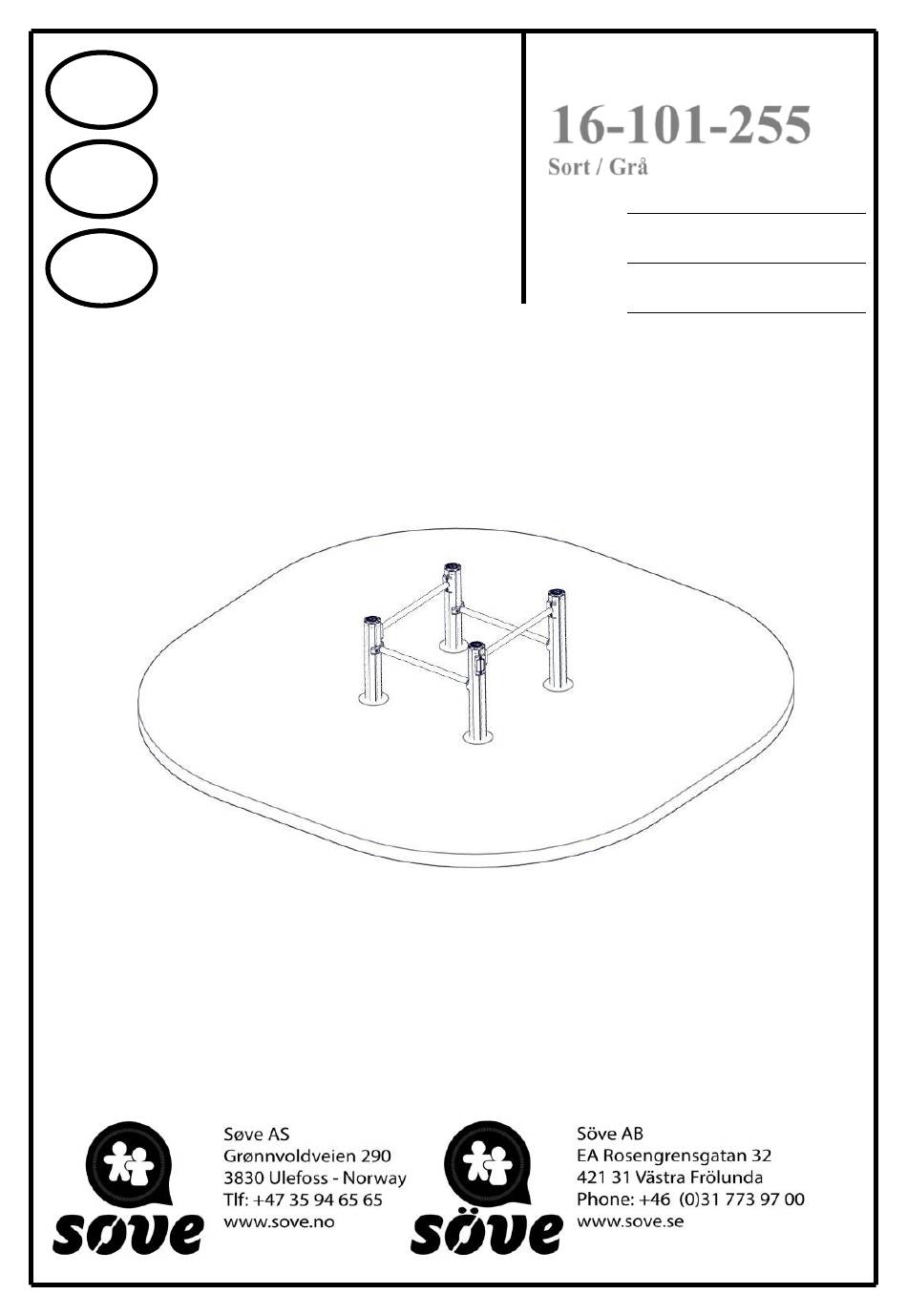

- Page 1 Søve 16-101-255 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 16-101-255 Sort / Grå Assembly Instructions Ord. nr. Dato. Monteringsanvisning Sign. 04-10-2022...
- Page 2 Søve 16-101-255 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 16-101-255 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 16-101-255 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
- Page 5 Søve 16-101-255 Boltepakker for / Boltpackage for / Bultpaket för Sign. Firkant pushup boks Navn Artnr/ 16-101-255 sort /grå dimensjon Stolpe Ø110 L=1300 SFA5126/2 (700-600) Stolpe Ø110 L=1200 SFA5126/2 (600-600) Grå Sperrerør rett uten hull 07-500-075K L=750 0gr beslag (se egen del-...
- Page 6 Søve 16-101-255 Boltepakker for / Boltpackage for / Bultpaket för Sign. Firkant pushup boks Navn Artnr/ 16-101-255 sort /grå dimensjon Fundament Støp Støpefundament 00-003-111K Stolpe Ø110 (se egen del- montering) Sperrerør rett uten hull 07-500-079K L=750 30gr beslag (Se egen del-...
- Page 7 Søve 16-101-255 Fundamentering med betong / Foundation concrete / Förankring med betong...
- Page 8 Søve 16-101-255 Boltepakker for / Boltpackage for / Bultpaket för Sign. Firkant pushup boks Navn Artnr/ 16-101-255 sort /grå dimensjon Overflate montering Fundament 1xØ110 for 00-003-137K Betongdekk Ekstra (se egen del- montering) Torx M8x16 04-000-016 UTEN Sperrerør rett uten hull...
- Page 9 Søve 16-101-255 Overflatemontering / Surface mounting / Ytmontering...
- Page 10 Søve 16-101-255 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks vridmoment: 30Nm Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong...
- Page 11 Søve 16-101-255 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks vridmoment: 30Nm Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 12 Søve 16-101-255 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon...
- Page 13 Søve 16-101-255 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 14 Søve 16-101-255 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 15 Søve 16-101-255 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 16 Søve 16-101-255 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 17 Søve 16-101-255 Boltepakker for / Boltpackage for / Bultpaket för Sign. Firkant pushup boks Navn Artnr/ 16-101-255 sort /grå dimensjon Stolpe Ø110 L=1300 SFA5126/2 (700-600) Stolpe Ø110 L=1200 SFA5126/2 (600-600) Grå Sperrerør rett uten hull 07-500-075K L=750 0gr beslag (se egen del-...
- Page 18 Søve 16-101-255 Boltepakker for / Boltpackage for / Bultpaket för Sign. Firkant pushup boks Navn Artnr/ 16-101-255 sort /grå dimensjon Fundament Støp Støpefundament 00-003-111K Stolpe Ø110 (se egen del- montering) Sperrerør rett uten hull 07-500-079K L=750 30gr beslag (Se egen del-...
- Page 19 Søve 16-101-255 Boltepakker for / Boltpackage for / Bultpaket för Sign. Firkant pushup boks Navn Artnr/ 16-101-255 sort /grå dimensjon Overflate montering Fundament 1xØ110 for 00-003-137K Betongdekk Ekstra (se egen del- montering) Torx M8x16 04-000-016 UTEN Sperrerør rett uten hull...
- Page 20 Søve 16-101-255 Revidert 04.10.2022 Overflatemontering...
