Sove 11-145-158 Assembly Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
11-145-158
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
27.07.2012

Advertisement

loading
Need help?

Need help?

Do you have a question about the 11-145-158 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sove 11-145-158

Summary of Contents for Sove 11-145-158

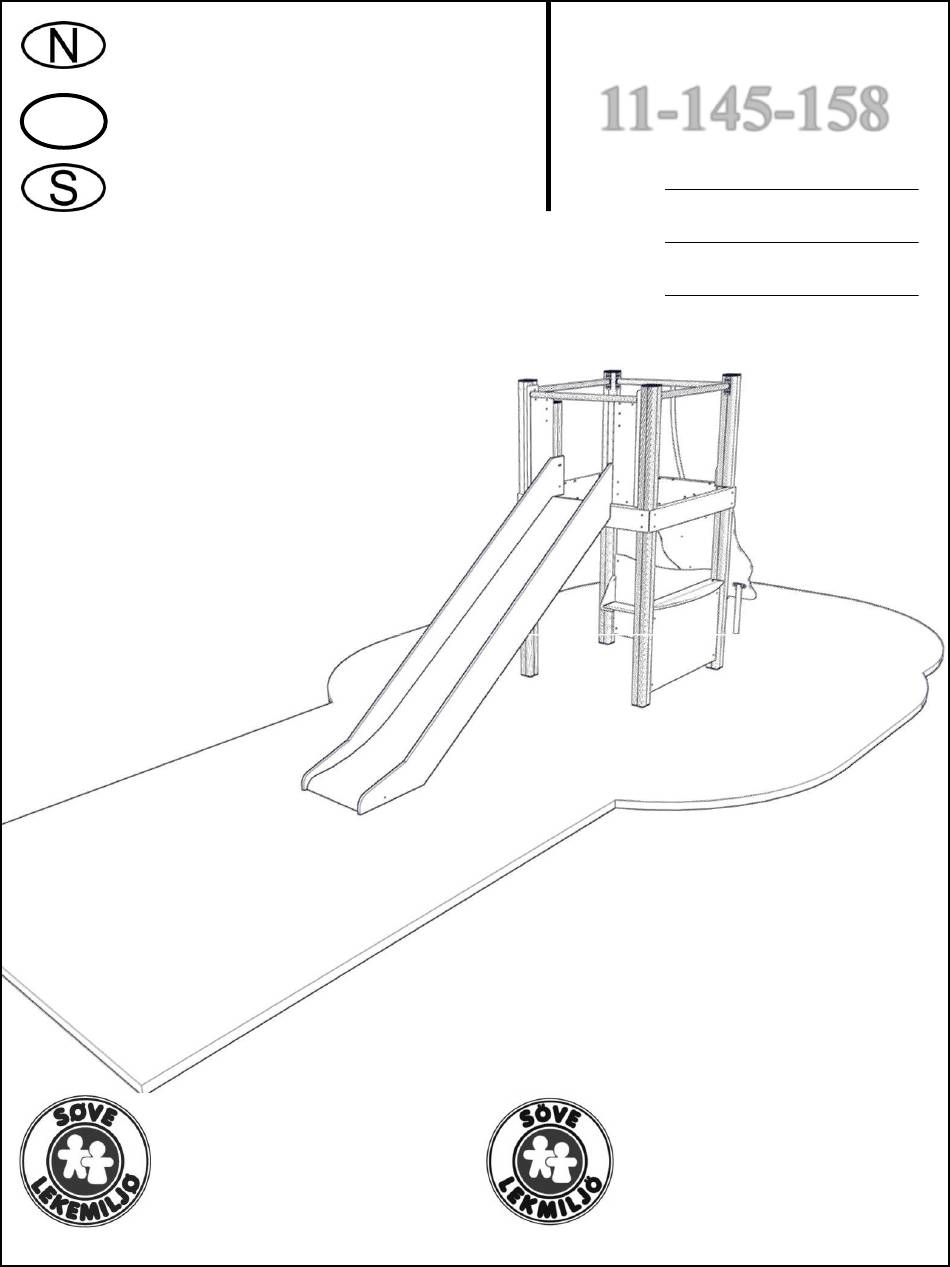

  • Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 11-145-158 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
  • Page 2 Monteringstips / Assembly Advice / Monteringstips 3 Les monteringsanvisningen nøye før montering. 3 Monter elementene i rekkefølgen som vist. 3 Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. 3 På...
  • Page 3 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Forskalingsbord Formwork boards Merkebånd Stödstag av trä Mark ribbon Märkeband Metermål Metric measure umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 39 m...
  • Page 4 3 Läs monteringsanvisningen noga före montering. 3 Montera delarna i den ordningen som anvisas 3 Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! 3 Solen kan göra att rutchbanan blir väldigt varm.
  • Page 5 1 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-145-158 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-085 01-126-001 2900 x 95 x 95 750 x 107,5 x 18 Brun...
  • Page 6 2 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-145-158 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 01-125-001 940 x 686 x 12 Brun 04-080-004 910 x 40 x 33...
  • Page 7 3 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-145-158 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-060-120 Produkt merking 120 x 15 x 8 mm 04-060-50 Product marking x 15 x 8 mm Produkt märkning...
  • Page 8 4 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-145-158 Boltepakker for / Boltpackage for / Bultpaket för 04-060-120 120 x 15 x 8 mm 04-000-025 8 x 25 mm Torx 01-129-110 04-000-030 8 x 30 mm Torx...
  • Page 9 5 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-145-158 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
  • Page 10 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface Stridsand Ref NS-EN 1177 1000 R 100 45° 1000 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
  • Page 11 Fundamentering klatrenett / Foundation nets / Förankring klätternät For klatrenett For climbing net För klätternät 45 Komprimert masse. betong Støtsand Safer surface Compressed mass. concrete Stridsand Komprimerad massa. betong Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 12 Dybde for støping og forankring Depth of foundations / Djup för gjutning och markförankring Fallmatter Bakkenivå Ground level Marknivå Rubber tile safer surface Fallskyddsmatta Min. 200mm Min. 200mm 400mm Min. Støpefri nedgraving Concrete-free anchor Betong Nedgrävningfundament Concrete Gjuten betong Denne støpemetoden anbefales ikke grunnet dårlig stabilitet av lekeapparatet.
  • Page 13 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 8 x 35 mm Torx 04-060-120 x 2 120 x 15 x 8 mm...
  • Page 14 Plassering av forankringer / Ground plan / Placering av förankringar 1035 2318 1035 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 15 Sikkerhetssone / Safety zone / Säkerhetszon 4130 1500 1500 1500 1500 1500 8022 1000 1000 Alle mål er oppgitt i millimeter 2000 Scale measured in mm Alla mått är i millimeter. Fallhøyder / Free height of fall / Fallhöjder Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 16 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18 V...
  • Page 17 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet Med bruk av betong 00-400-085 x4 With use of concrete Med bruk av betong 00-400-997 01-400-110 04-000-050 04-000-035 8 x 50 mm Torx 8 x 35 mm Torx 01-400-101 00-400-101 00-400-101...
  • Page 18 A+B+C 04-060-040 40 x 15 x 8 mm 01-125-001 01-400-382 04-000-025 01-400-379 8 x 25 mm Torx 01-400-381 Bakkenivå Ground level Marknivå 04-000-025 8 x 25 mm Torx 40 mm 01-125-014 x2 04-076-050 04-040-008 50 x 50 x 5 mm 8 mm 04-000-025 8 x 25 mm Torx...
  • Page 19 04-030-016 8 x 16 mm 04-075-050 50 x 50 x 5 mm 04-040-008 8 mm 00-400-300 04-000-030 04-050-008 8 x 30 mm Torx 8 mm 04-000-012 8 x 12 mm Torx...
  • Page 20 04-030-016 8 x 16 mm 04-080-004 04-090-001 04-000-030 8 x 30 mm Torx 04-000-040 04-000-045 8 x 40 mm Torx 8 x 45 mm Torx 01-129-113 04-070-035 01-129-113 04-000-030 35 x 35 x 3 mm 8 x 30 mm Torx 04-050-008 8 mm 04-040-008...
  • Page 21 04-000-035 8 x 35 mm Torx 04-060-120 120 x 15 x 8 mm...
  • Page 22 04-060-120 120 x 15 x 8 mm 04-000-025 8 x 25 mm Torx 00-400-150 x 2 00-261-500 04-000-025 8 x 25 mm Torx 04-050-008 8 mm 04-040-008 8 mm...
  • Page 23 04-000-045 8 x 45 mm Torx 04-040-008 8 mm 00-100-310 04-050-008 8 mm 40-142-101 04-000-035 8 x 35 mm Torx x 4 04-060-160 160 x 15 x 8 mm 01-400-220...
  • Page 24 00-400-998 x 4 00-400-980...
  • Page 25 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används 3 Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling 3 Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) 3 Før utstyret tas i bruk, sjekk at det ikke er hektefare for anorakksnorer og lignende noen steder på...
  • Page 26 1 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-145-158 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-085 01-126-001 2900 x 95 x 95 750 x 107,5 x 18 Brun...
  • Page 27 2 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-145-158 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 01-125-001 940 x 686 x 12 Brun 04-080-004 910 x 40 x 33...
  • Page 28 3 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-145-158 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-060-120 Produkt merking 120 x 15 x 8 mm 04-060-50 Product marking x 15 x 8 mm Produkt märkning...
  • Page 29 4 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-145-158 Boltepakker for / Boltpackage for / Bultpaket för 04-060-120 120 x 15 x 8 mm 04-000-025 8 x 25 mm Torx 01-129-110 04-000-030 8 x 30 mm Torx...
  • Page 30 5 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-145-158 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
