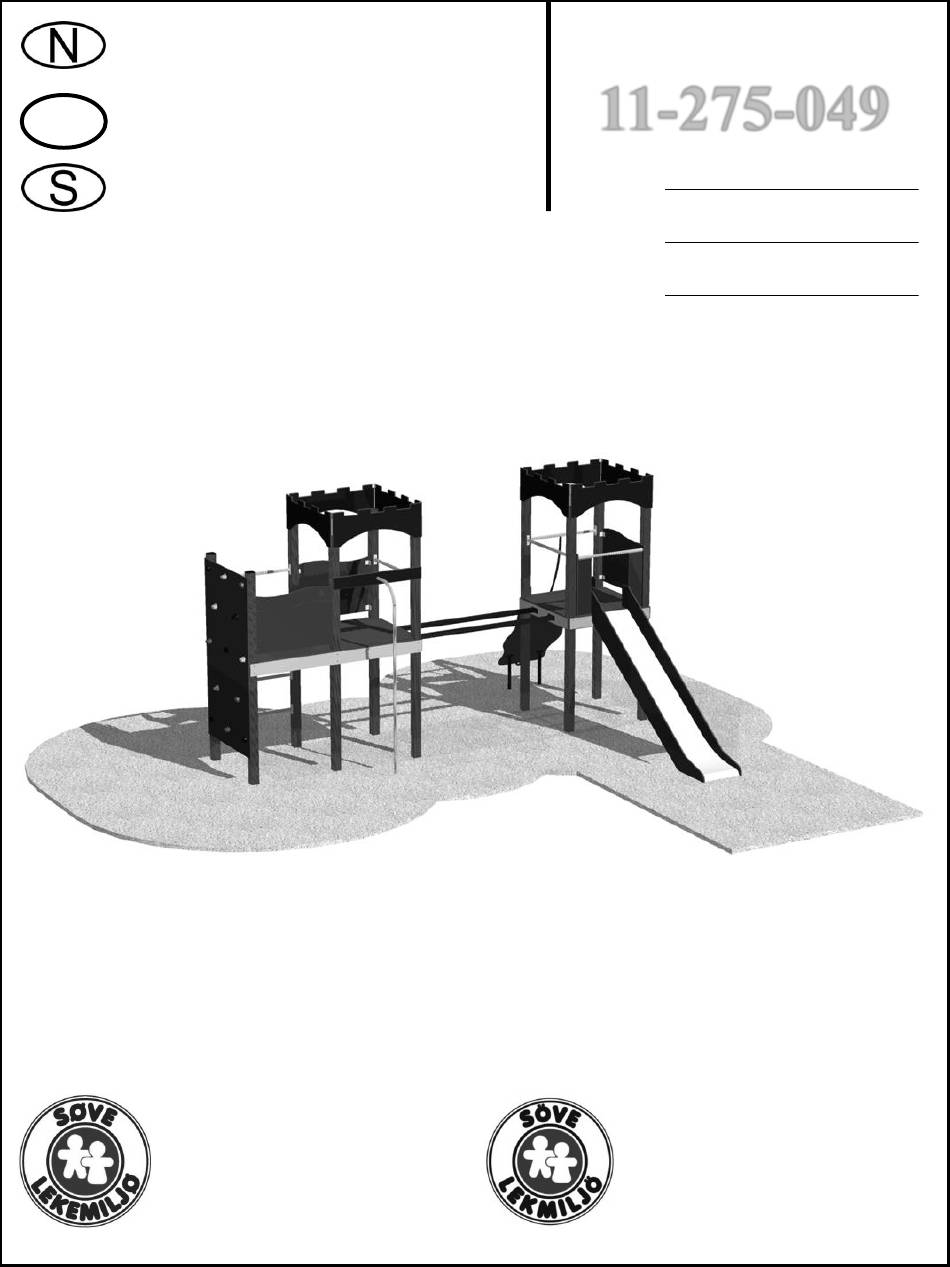

Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
11-275-049
Ordr. nr.
Dato.
Sign.
Söve AB
Fabriksgatan 7
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
1211022011

Advertisement

loading
Need help?

Need help?

Do you have a question about the 11-275-049 and is the answer not in the manual?

Questions and answers

Related Manuals for Sove 11-275-049

Summary of Contents for Sove 11-275-049

  • Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 11-275-049 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS Fabriksgatan 7 3830 Ulefoss - Norway 412 50 Göteborg Tlf: +47 35 94 65 65 Phone: +46 (0)31 773 97 00 www.sove.no...
  • Page 2 Monteringstips / Assembly Advice / Monteringstips  Les monteringsanvisningen nøye før montering.  Monter elementene i rekkefølgen som vist.  Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. ...
  • Page 3  Läs monteringsanvisningen noga före montering.  Montera delarna i den ordningen som anvisas  Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! ...
  • Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm 16 V Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 106 m...
  • Page 5 1 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-275-049 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-013 2900 x 95x 95 02-001-004 1980 x 110 x 80 3230 x 95x 95...
  • Page 6 2 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-275-050 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-721 00-400-170 172 x 200 x 15 2070 x 1130 x 15 01-129-114 00-400-180 810 x 120 x 40 3120 x 418 x 37...
  • Page 7 3 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-275-049 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-060-120 Produkt merking 120 x 15 x 8 mm Product marking 04-060-040 40 x 15 x 8 mm Produkt märkning...
  • Page 8 4 av 5 Boltepakker for / Boltpackage for / Bultpaket för 11-275-049 04-060-120 04-060-120 120 x 15 x 8 mm 120 x 15 x 8 mm 01-129-010 04-000-025 04-000-012 8 x 25 mm Torx 8 x 12 mm Torx 04-000-030...
  • Page 9 5 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-275-049 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
  • Page 10 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface Stridsand Ref NS-EN 1177 1000 R 100 45° 1000 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
  • Page 11 Fundamentering klatrenett / Foundation nets / Förankring klätternät For klatrenett For climbing net För klätternät 45 Komprimert masse. betong Støtsand Safer surface Compressed mass. concrete Stridsand Komprimerad massa. betong Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 12 Dybde for støping og forankring Depth of foundations / Djup för gjutning och markförankring Fallmatter Bakkenivå Ground level Marknivå Rubber tile safer surface Fallskyddsmatta Min. 200mm Min. 200mm 400mm Min. Støpefri nedgraving Concrete-free anchor Betong Nedgrävningfundament Concrete Gjuten betong Denne støpemetoden anbefales ikke grunnet dårlig stabilitet av lekeapparatet.
  • Page 13 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 8 x 35 mm Torx 04-060-120 x 2 120 x 15 x 8 mm...
  • Page 14 Plassering av forankringer / Ground plan / Placering av förankringar 882,9 1035 2318,5 1035 2075 462,5 517,5 517,6 1035 1035 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 15 Sikkerhetssone / Safty zone / Säkerhetszon 1500 R 1500 R 1500 R 2120 R 1500 2120 1500 R 2120 1000 1000 Alle mål er oppgitt i millimeter 2000 Scale measured in mm Alla mått är i millimeter. Fallhøyder / Free height of fall / Fallhöjder 2430 1421 Alle mål er oppgitt i millimeter...
  • Page 16 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18V...
  • Page 17 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet 04-000-035 Med bruk av betong Uten betong 8 x 35 mm Torx Without concrete With use of concrete Utan betong Med bruk av betong 04-060-040 40 x 15 x 8 mm 00-400-997 00-400-013 x 2 00-003-003...
  • Page 18 04-060-120 120 x 15 x 8 mm 00-400-150 04-000-025 8 x 25 mm Torx 00-400-351 04-030-016 04-075-050 50 x 50 x 5 mm 04-040-008 8 mm 04-050-008 8 mm 04-000-030 8 x 30 mm Torx 04-000-012 8 x 12 mm Torx Gulvet festes med 3 vinkler The floor is connected Golvet fästes med 3 vinklar...
  • Page 19 00-400-015 x 4 04-000-035 8 x 35 mm Torx 01-400-107 00-400-101 x 3 00-400-300 04-030-016 04-075-050 50 x 50 x 5 mm 04-040-008 8 mm 04-050-008 8 mm 04-000-030 04-000-012 8 x 30 mm Torx 8 x 12 mm Torx Gulvet festes med 1 vinkel The floor is connected at 1 point Golvet fästes med 1 vinkel...
  • Page 20 04-030-016 8 x 16 mm 04-000-012 8 x 12 mm Torx 04-050-010 10 mm stor 02-001-004 04-000-035 8 x 35 mm Torx 04-060-120 00-400-170 120 x 15 x 8 mm 200 mm...
  • Page 21 04-000-045 280 mm 8 x 45 mm Torx 04-055-008 8 mm 00-400-180 00-400-105 04-090-001 04-060-120 00-400-105 120 x 15 x 8 mm 04-000-035 8 x 35 mm Torx 00-400-180...
  • Page 22 01-129-113 01-129-113 01-129-112 04-030-016 8 x 16 mm 04-080-004 04-090-001 04-000-030 8 x 30 mm Torx 04-000-040 8 x 40 mm Torx 04-000-045 8 x 45 mm Torx 04-070-035 04-000-030 35 x 35 x 3 mm 8 x 30 mm Torx 04-050-008 8 mm 04-040-008...
  • Page 23 04-000-035 8 x 35 mm Torx 04-000-030 04-060-120 8 x 30 mm Torx 120 x 15 x 8 mm 01-129-114 04-050-008 8 mm 04-040-008 8 mm 04-060-120 04-000-025 120 x 15 x 8 mm 8 x 25 mm Torx 04-000-025 04-050-008 8 x 25 mm Torx 8 mm...
  • Page 24 04-060-040 80 mm 40 x 15 x 8 mm 04-000-025 8 x 25 mm Torx 01-125-002 x 3 04-000-025 8 x 25 mm Torx 04-076-050 04-040-008 50 x 50 x 5 mm 8 mm 04-060-120 120 x 15 x 8 mm 04-000-025 8 x 25 mm Torx 00-400-150 x 3...
  • Page 25 04-030-011 8 x 11mm 04-030-011 8 x 11mm 04-000-016 8 x 16 mm Torx 01-126-004 04-000-016 8 x 16 mm Torx 01-126-003 01-126-003 04-000-035 04-000-040 8 x 35 mm Torx 8 x 40 mm Torx 04-000-040 8 x 40 mm Torx 04-060-120 120 x 15 x 8 mm 04-000-035...
  • Page 26 04-030-011 8 x 11mm 04-000-012 8 x 12 mm Torx 04-070-035 35 x 35 x 3 mm 04-000-016 8 x 16 mm Torx 04-030-011 8 x 11mm 00-400-998 01-126-005...
  • Page 27 04-000-045 8 x 45 mm Torx 04-040-008 8 mm 00-100-310 04-050-008 8 mm 04-000-035 8 x 35 mm Torx x 4 04-060-160 160 x 15 x 8 mm 40-142-101 01-400-220...
  • Page 28 280 mm 04-000-035 8 x 35 mm Torx 01-400-501 01-400-501 04-060-120 120 x 15 x 8 mm 04-040-008 8 mm 04-076-050 04-000-025 50 x 50 x 5 mm 8 x 25 mm Torx 04-090-002 00-400-998 x 4 Resterende hull 00-400-998 x 4 Remaining holes Resterande hull 00-400-300...
  • Page 29 00-400-980...
  • Page 30 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används  Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling  Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) ...
  • Page 31 1 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-275-049 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-013 2900 x 95x 95 02-001-004 1980 x 110 x 80 3230 x 95x 95...
  • Page 32 2 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-275-050 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 00-400-721 00-400-170 172 x 200 x 15 2070 x 1130 x 15 01-129-114 00-400-180 810 x 120 x 40 3120 x 418 x 37...
  • Page 33 3 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-275-049 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-060-120 Produkt merking 120 x 15 x 8 mm Product marking 04-060-040 40 x 15 x 8 mm Produkt märkning...
  • Page 34 4 av 5 Boltepakker for / Boltpackage for / Bultpaket för 11-275-049 04-060-120 04-060-120 120 x 15 x 8 mm 120 x 15 x 8 mm 01-129-010 04-000-025 04-000-012 8 x 25 mm Torx 8 x 12 mm Torx 04-000-030...
  • Page 35 5 av 5 Pakkliste for / Parts list for / Packlista för : Sign. 11-275-049 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
