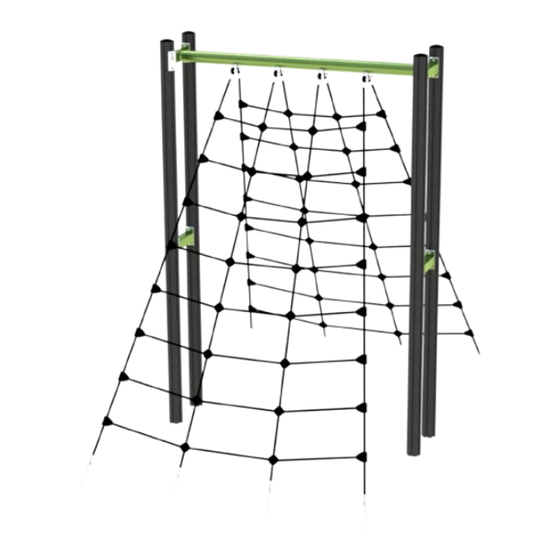

- Page 1 Søve 16-102-290 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 16-102-290 Assembly Instructions Grønn / Grå Ord. nr. Dato. Monteringsanvisning Sign. 27.04.2021...
- Page 2 Søve 16-102-290 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 16-102-290 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 16-102-290 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
- Page 5 Søve 16-102-290 Boltepakker for / Boltpackage for / Bultpaket för Sign. Klatrehinder, Grønn-Grå Navn Artnr/ 16-102-290 dimensjon Stolpe Ø110 L=3900mm SFA5126/2 (3100-800) Grå Overligger klatrehinder 07-500-275K Ø88,9 (se egen L=2070mm delmontering) Grønn Spacer- Beslag mellom stolpe 07-500-278K (se egen Cc410 delmontering) Grønn...
- Page 6 Søve 16-102-290 Boltepakker for / Boltpackage for / Bultpaket för Sign. Klatrehinder, Grønn-Grå Navn Artnr/ 16-102-290 dimensjon Skive M10 04-050-010 Skive M8 04-050-008 Seksant M10x55 04-010-055 Låsemutter M10 04-040-010 Låsemutter M8 04-040-008 Torx M8x35 04-000-035 Produktmerke 07-500-500 (Se egen delmontering)
- Page 7 Søve 16-102-290 Boltepakker for / Boltpackage for / Bultpaket för Sign. Klatrehinder, Grønn-Grå Navn Artnr/ 16-102-290 dimensjon Fundament Støp Støpefundament 00-003-111K Stolpe Ø110 (se egen delmontering)
- Page 8 Søve 16-102-290 Fundamentering med betong / Foundation concrete / Förankring med betong...
- Page 9 Søve 16-102-290 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks vridmoment: 30Nm Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong...
- Page 10 Søve 16-102-290 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon...
- Page 11 Søve 16-102-290 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 12 Søve 16-102-290 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 13 Søve 16-102-290 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 14 Søve 16-102-290 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 15 Søve 16-102-290 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 16 Søve 16-102-290 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 17 Søve 16-102-290 Boltepakker for / Boltpackage for / Bultpaket för Sign. Klatrehinder, Grønn-Grå Navn Artnr/ 16-102-290 dimensjon Stolpe Ø110 L=3900mm SFA5126/2 (3100-800) Grå Overligger klatrehinder 07-500-275K Ø88,9 (se egen L=2070mm delmontering) Grønn Spacer- Beslag mellom stolpe 07-500-278K (se egen Cc410 delmontering) Grønn...
- Page 18 Søve 16-102-290 Boltepakker for / Boltpackage for / Bultpaket för Sign. Klatrehinder, Grønn-Grå Navn Artnr/ 16-102-290 dimensjon Skive M10 04-050-010 Skive M8 04-050-008 Seksant M10x55 04-010-055 Låsemutter M10 04-040-010 Låsemutter M8 04-040-008 Torx M8x35 04-000-035 Produktmerke 07-500-500 (Se egen delmontering)
- Page 19 Søve 16-102-290 Boltepakker for / Boltpackage for / Bultpaket för Sign. Klatrehinder, Grønn-Grå Navn Artnr/ 16-102-290 dimensjon Fundament Støp Støpefundament 00-003-111K Stolpe Ø110 (se egen delmontering)
