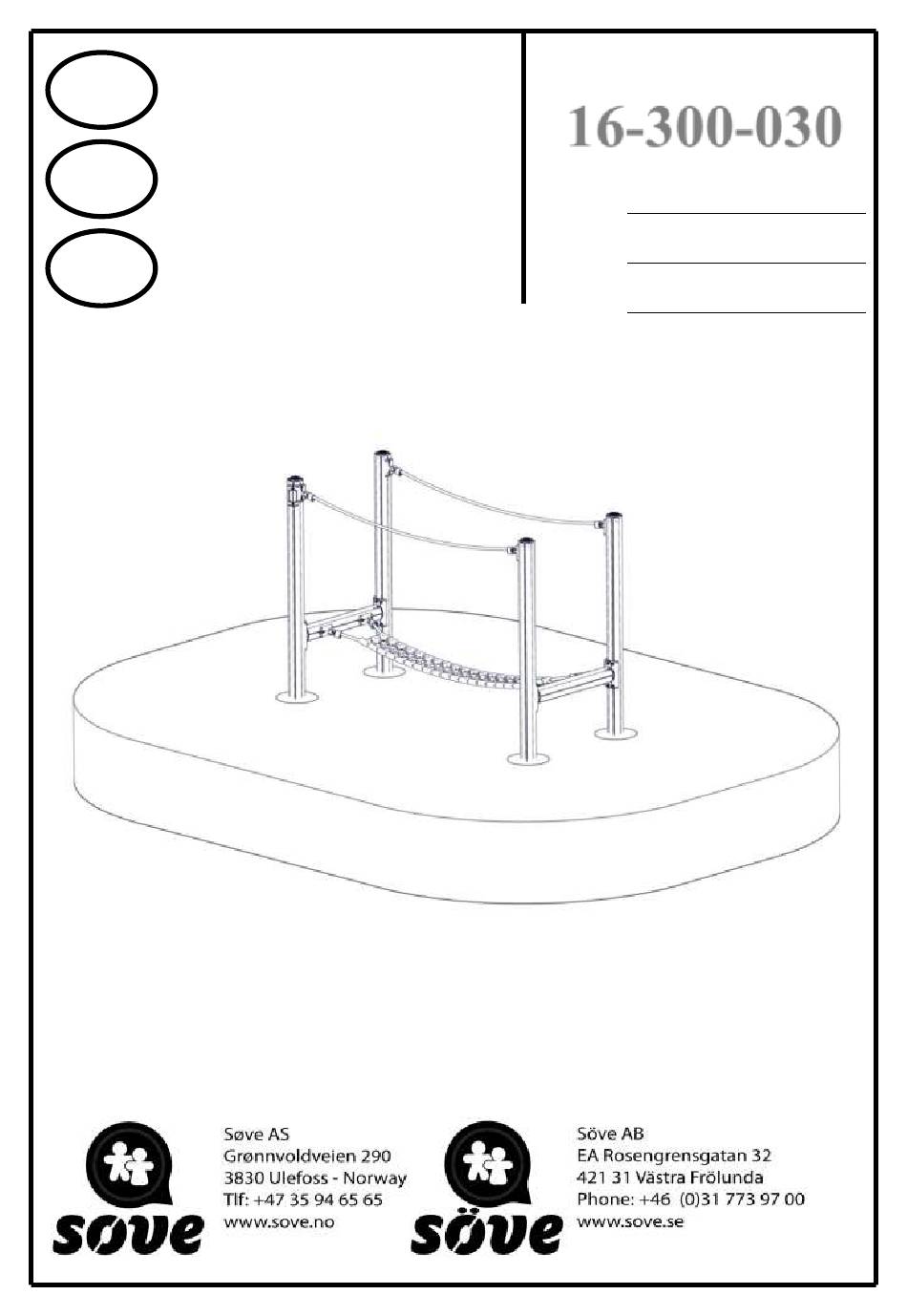

- Page 1 Søve 16-300-030 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 16-300-030 Assembly Instructions Ordr. nr. Dato. Monteringsanvisning Sign. 13.03.2020...
- Page 2 Søve 16-300-030 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 16-300-030 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 16-300-030 Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong m³ Amount of concrete Fundament størrelse Stiftelsestorlek 0,5 x 0,5 x 0,4 Foundation size For sikkerhet må fundamentene med sand eller myk jord være minst 50% større i areal För säkerheten måste grunden med sand eller mjuk jord vara minst 50% större i området...
- Page 5 Søve 16-300-030 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
- Page 6 Søve 16-300-030 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mineur rød/brun Navn Artnr/ 16-300-030 dimensjon Stolpe Ø110 SFA5126/1 Lengde = 2200 (600-1600) Brun Produktmerke 07-500-500 Endelokk 00-400-995 Ø110 stolpe Sort Torx M8x25 04-000-025 Brikke 120 3xM8 04-060-120 Brikke 200 2xM8...
- Page 7 Søve 16-300-030 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mineur rød/brun Navn Artnr/ 16-300-030 dimensjon Beslag 30gr 200 4xhull 2xM8 07-150-042 Drager Ø110 cc880 + 07-200-044 2 x 120brikke Tau gelender 0gr 07-500-349 Gangbro smal tett 07-500-344...
- Page 8 Søve 16-300-030 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mineur rød/brun Navn Artnr/ 16-300-030 dimensjon Fundament Støp Støpefundament 00-003-111K Ø110 (Se egen Delmontering)
- Page 9 Søve 16-300-030 Fundamentering med betong / Foundation concrete / Förankring med betong Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen.
- Page 10 Søve 16-300-030 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 11 Søve 16-300-030 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 12 Søve 16-300-030 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 13 Søve 16-300-030...
- Page 14 Søve 16-300-030...
- Page 15 Søve 16-300-030...
- Page 16 Søve 16-300-030...
- Page 17 Søve 16-300-030 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 18 Søve 16-300-030...
- Page 19 Søve 16-300-030 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mineur rød/brun Navn Artnr/ 16-300-030 dimensjon Stolpe Ø110 SFA5126/1 Lengde = 2200 (600-1600) Brun Produktmerke 07-500-500 Endelokk 00-400-995 Ø110 stolpe Sort Torx M8x25 04-000-025 Brikke 120 3xM8 04-060-120 Brikke 200 2xM8...
- Page 20 Søve 16-300-030 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mineur rød/brun Navn Artnr/ 16-300-030 dimensjon Beslag 30gr 200 4xhull 2xM8 07-150-042 Drager Ø110 cc880 + 07-200-044 2 x 120brikke Tau gelender 0gr 07-500-349 Gangbro smal tett 07-500-344...
- Page 21 Søve 16-300-030 Boltepakker for / Boltpackage for / Bultpaket för Sign. Mineur rød/brun Navn Artnr/ 16-300-030 dimensjon Fundament Støp Støpefundament 00-003-111K Ø110 (Se egen Delmontering)
