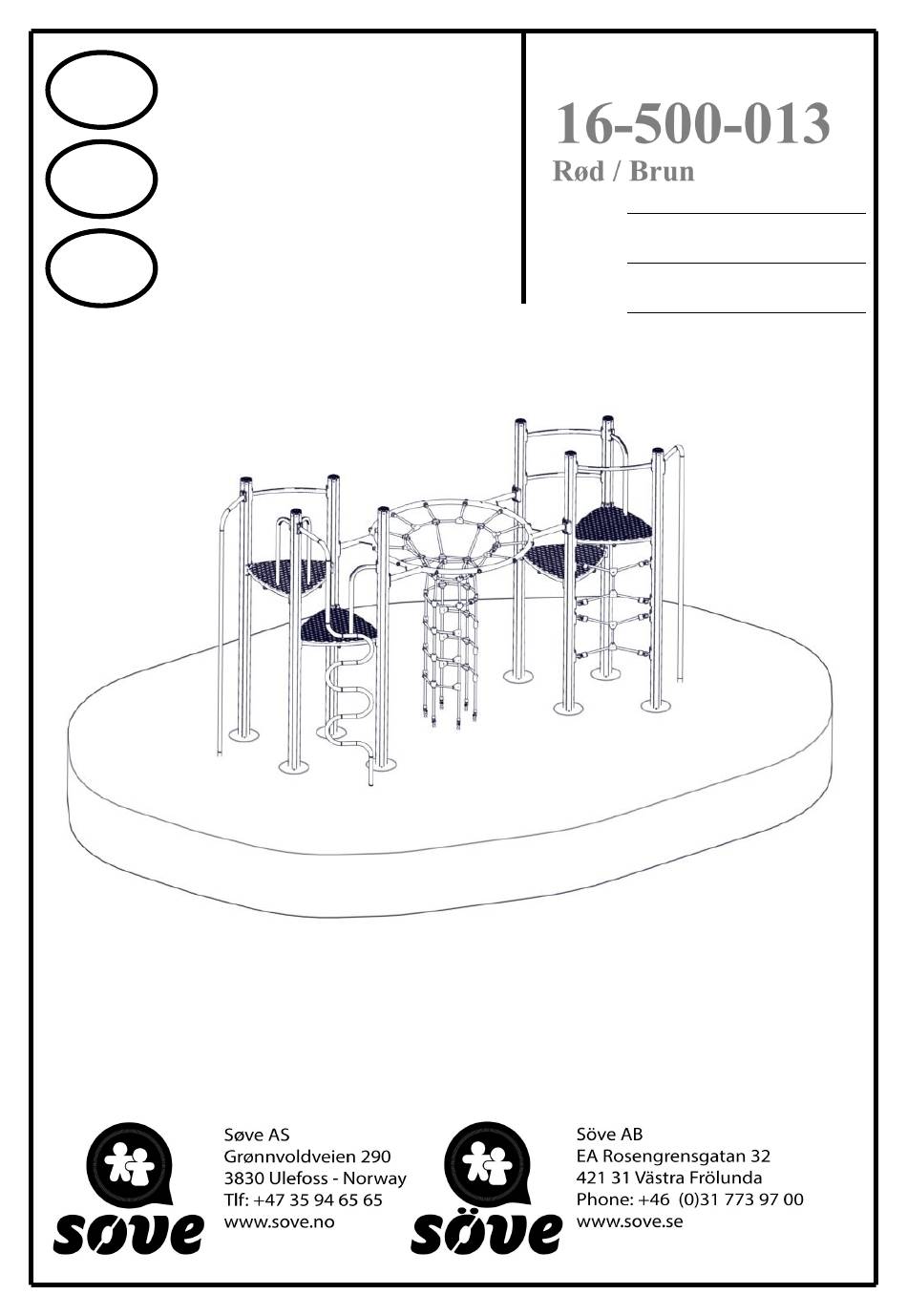

- Page 1 Søve 16-500-013 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 16-500-013 Rød / Brun Assembly Instructions Ord. nr. Dato. Monteringsanvisning Sign. 06.07.2022...
- Page 2 Søve 16-500-013 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 16-500-013 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 16-500-013 Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong m³ Amount of concrete Fundament størrelse Stiftelsestorlek 0,5x0,5x0,4 Foundation size For sikkerhet må fundamentene med sand eller myk jord være minst 50% større i areal För säkerheten måste grunden med sand eller mjuk jord vara minst 50% större i området...
- Page 5 Søve 16-500-013 Nødvendig verktøy / Tools required / Nödvändiga verktyg Torx Nr 45 13 + 17mm High quality Metermål Merkebånd 5 mm 16 V Mark ribbon Märkeband 6 mm Metric measure umstock Nødvendig antall personer / Number of persons required...
- Page 6 Søve 16-500-013 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Veslepiggen Navn Artnr/ 16-500-013 dimensjon Stolpe Ø110 SFA5126/1 L=3450 (2850-600) Brun Endelokk til stolpe Ø110 00-400-995 Gulv 3-kant 07-300-101K Standard (se egen CC880 delmontering) Brun Sperrerør Bøyd 07-500-063K...
- Page 7 Søve 16-500-013 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Veslepiggen Navn Artnr/ 16-500-013 dimensjon Brannstang 07-200-037K Gulvhøyde = 1,9m (se egen Grå delmontering) Klatrestang 07-200-038K Gulvhøyde = 1,9m (se egen Grå delmontering) Spideroppgang 07-500-265K CC880 (se egen Rød...
- Page 8 Søve 16-500-013 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Veslepiggen Navn Artnr/ 16-500-013 dimensjon Fundament Nedgraving Fundamentplate 07-400-103K 3 x Ø110 stolpe (se egen delmontering) Fundamentplate 07-400-101K 1 x Ø110 stolpe (se egen delmonering) Sperrerør rett 07-500-075K...
- Page 9 Søve 16-500-013 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Veslepiggen Navn Artnr/ 16-500-013 dimensjon Fundament Støp Støpefundament 00-003-111K Ø110 stolpe (se egen delmontering) Sperrerør rett 07-500-075K Lengde = 750 (se egen Uten hull delmontering) Sort...
- Page 10 Søve 16-500-013 Fundamentering uten betong / Foundation without concrete / Förankring utan betong Fundamentering med betong / Foundation concrete / Förankring med betong...
- Page 11 Søve 16-500-013 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks vridmoment: 30Nm...
- Page 12 Søve 16-500-013 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon...
- Page 13 Søve 16-500-013 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 14 Søve 16-500-013 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 15 Søve 16-500-013 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 16 Søve 16-500-013 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 17 Søve 16-500-013 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 18 Søve 16-500-013 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 19 Søve 16-500-013 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 20 Søve 16-500-013 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 21 Søve 16-500-013 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 22 Søve 16-500-013 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 23 Søve 16-500-013 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Veslepiggen Navn Artnr/ 16-500-013 dimensjon Stolpe Ø110 SFA5126/1 L=3450 (2850-600) Brun Endelokk til stolpe Ø110 00-400-995 Gulv 3-kant 07-300-101K Standard (se egen CC880 delmontering) Brun Sperrerør Bøyd 07-500-063K...
- Page 24 Søve 16-500-013 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Veslepiggen Navn Artnr/ 16-500-013 dimensjon Brannstang 07-200-037K Gulvhøyde = 1,9m (se egen Grå delmontering) Klatrestang 07-200-038K Gulvhøyde = 1,9m (se egen Grå delmontering) Spideroppgang 07-500-265K CC880 (se egen Rød...
- Page 25 Søve 16-500-013 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Veslepiggen Navn Artnr/ 16-500-013 dimensjon Fundament Nedgraving Fundamentplate 07-400-103K 3 x Ø110 stolpe (se egen delmontering) Fundamentplate 07-400-101K 1 x Ø110 stolpe (se egen delmonering) Sperrerør rett 07-500-075K...
- Page 26 Søve 16-500-013 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Veslepiggen Navn Artnr/ 16-500-013 dimensjon Fundament Støp Støpefundament 00-003-111K Ø110 stolpe (se egen delmontering) Sperrerør rett 07-500-075K Lengde = 750 (se egen Uten hull delmontering) Sort...
- Page 27 Søve 16-500-013 Revisjon: 03.09.2020_MTF Lagt til tabell med mål, betong og vekt Oppdatert fundamentbilder Lagt til støpefundament som valg Oppdatert bilde for «bolting» Oppdatert div view Oppdatert/endret bilder for sikkerhetssone, areal og stolpeplassering Oppdatert BOM 06-07-2022 SV Oppdatert sikkerhetssone for brann/ klatrestang...
