FOR-A FA-9600 Quick Setup Manual

FA-9600
セットアップガイド
1. 接続
3G/HD/SD-SDI の入出力端子です。
入力と出力が交互に配置されています。バイパス時は IN1
→OUT1a のように隣り合った端子に出力されます。
SDI IN SDI IN
(SLOT A)
A
IN1
IN2 OUT2a OUT2b
LAN 3G/HD/SD-SDI 12G/6G/3G/HD/SD-SDI
LAN
100/1000BASE-T
SDI OUT
ハブ
モニター、レコーダーなど
オプション追加により、
UHD 4K 入出力可能
(Single Link 12G-SDI/
Windows GUI
Quad Link 3G-SDI)
(FA-9600GUI)
2. セットアップ手順
図の番号に沿ってセットアップします。
1 電源コードを繋ぎます。同梱の AC コードクランプで抜けないように止めてください。アースも安全のため必ず接地してください。
2 SDI OUT コネクターにモニターやレコーダーなどを接続します。
3 SDI IN コネクターにカメラやスイッチャーなどの入力信号を接続します。
4 リモート制御 (Windows GUI 等) に使用する PC と LAN で接続します。PC の IP アドレスは次の範囲で設定してください。
PC の IP アドレス
192.168.0.xxx
サブネットマスク ※ FA-9600 の工場出荷時 IP アドレスは 192.168.0.10 です。
255.255.255.0
5 前面の電源スイッチを押し、電源を入れます。起動時は、前面のステータスパネル（ALARM ステータスを含め）が全て点灯します。起動後は入力信
号、オプション搭載状況を反映したステータスが表示されます。
全ての接続を完了させてから、電源を入れてください。
設定変更をした場合は、設定変更後 10 秒間は電源を切らないでくさい。正常にデータが保存されない場合があります。
＜Windows GUI (FA-9600GUI) の起動＞
1 FA-9600GUI をインストール
CD-ROM の「FA-9600GUI」のフォルダーを開き、Setup をダブルクリックして、セットアップウィザードを実行し、FA-9600GUI をインストールします。
2 GUI ランチャをインストール
CD-ROM の「Processor Control GUI Launcher」のフォルダーを開き、Setup をダブルクリックして、セットアップウィザードを実行し、GUI ランチャをイン
ストールします。
3 GUI ランチャから Windows GUI (FA-9600GUI) を起動
GUI ランチャを起動し、Add Unit ボタンをクリックします。FA-9600 の名称 (ユーザーが任意に設定) と IP アドレスを登録します。登録されると、自動
的に FA-9600 との接続が開始されます。Status 欄に Connected が表示されると接続完了です。
Connected をダブルクリックすると、FA-9600GUI が起動します。
FA9600_SETUPGUIDE-J-9.DOCX
梱包品
FA-9600： 1
電源ケーブル： 1 セット
1（Windows GUI 他インストレーションディスク、取扱説明書（PDF)を含む）
CD-ROM：
オプション
FA-96PS, FA-964K, FA-96UDC, FA-96AHDR/AHDR2, FA-96AES-UBL/-UBLC, FA-96ANA-AUD, FA-96MADI,
FA-96DNT, FA-96EX3G44-R, FA-96EX12G06, FA-96SFPC4, FA-96GPI, FA-96DIN4-CBL, FA-96DB9-CBL, FA-10RU
GENLOCK IN およびループスルー
使用しないときは 75Ω で終端します。
GENLOCK IN
HDMI IN
(SLOT B) (SLOT C)
B C
OUT1a OUT1b
1/2 3/4 5/6 7/8
E
IN OUT
(SLOT E)
HDMI
GENLOCK IN DIGITAL AUDIO IN/OUT
SDI OUT HDMI OUT DIGITAL AUDIO IN/OUT
AES オーディオ入出力
入力または出力を選択可能
ラック取付金具： 1 セット ゴム足：
HDMI ケーブル抜け止め具： 2 セット セットアップガイド： 1

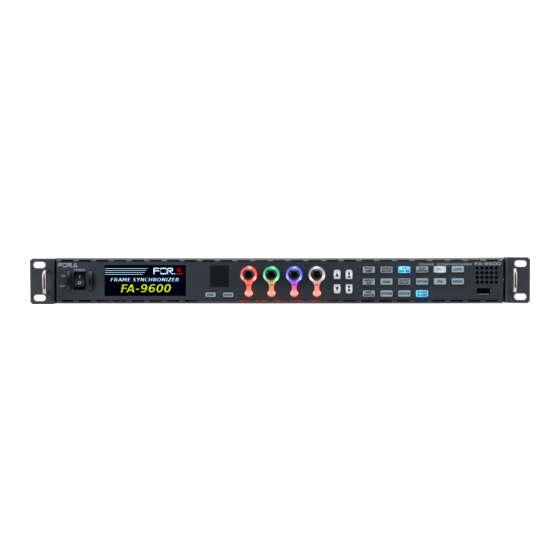

3. 前面パネルの操作
Lock ボタン
LOCK ボタンが点灯中は全ての前面操作ができません。前面操作を禁止するには LOCK ボタンを押して点灯させます。
LOCK を解除するには、LOCK ボタンを長押しして、消灯状態にしてから操作します。
AC IN 2 AC IN 1
設定メニューの選択
メニュー選択ボタンには、VIDEO メニューと AUDIO メニューの
AC100-240V 50/60Hz IN 両方が割り当てられています。どちらのメニューを表示するかは、
2 1 VIDEO/AUDIO
D
選択ボタン
VIDEO/AUDIO ボタンで選択します。
VIDEO/AUDIO ボタンが青点灯の場合は、VIDEO メニュー (上側) 、
VIDEO/AUDIO ボタンが橙色点灯の場合は、AUDIO メニュー (下側)
を表示します。
Ground Terminal
矢印ボタン
メニュー間の移動:
パラメーター間の移動: パラメーター間の移動には、上下のシングル矢印ボタンを使います。
パラメーターを設定する
メニューを選択すると、液晶パネルに下記の様な設定メニューが表示されます。設定変更が有効なファンクションボタン F1～F4 の周
囲が点灯します。メニュー項目の値が初期値の場合は、F1～F4 が橙色点灯します。
パラメーターの設定を変更する場合は、該当するファンションボタンを回して値を変更します。(設定範囲を超えると、ブザーがなりま
す。)
パラメーターの設定を初期値に戻す場合は、F1～F4 の UNITY ボタンを押します。(このとき、再度 UNITY ボタンを押すと、設定前
の値に戻ります。)
FS1/FS2 選択ボタン
液晶表示メニューのタイトル表示に FS1 または、FS2 と表示されている場合は、
FS1、FS2 で個別に設定できます。FS1、FS2 ボタンを押して FS を選択します。
使用上の注意
・ 指定電圧以外の電源電圧は使用しないでください。
・ 必ずアースをとってください。
・ 電源コードのプラグおよびコネクターはしっかりと差し込んでください。
・ 内部設定を行う場合は必ず電源を切ってから操作してください。
・ パネルやカバーを外したままで保管や使用をしないでください。
4
メニューページの移動には、上下のダブル矢印ボタンを使います。
移動できるパラメーターがあるときは点灯、ないときは消灯します。
UNITY
・ 高温多湿、塵埃が多い、振動がある場所などには設置しないでください。
火災や感電の原因になることがあります。
・ 内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切
り、電源コードや接続コードを抜いて内部から取り出すか、販売代理店、サ
ービスセンターへご相談ください。
・ 電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を切
り、販売代理店、サービスセンターまでご連絡ください。
メールアドレスを登録すると、取扱説明書／各種資料がダウンロードできます。
メニュー選択ボタン
設定が有効な場合、点灯します。
初期値の場合、点灯します。
https://www.for-a.co.jp/
