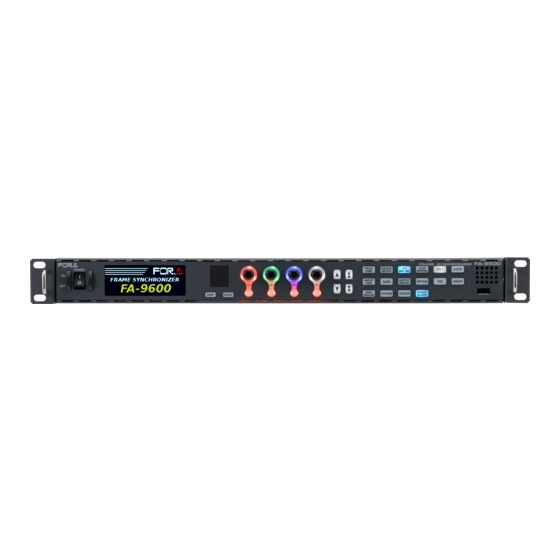

FOR-A FA-9600 Quick Setup Manual

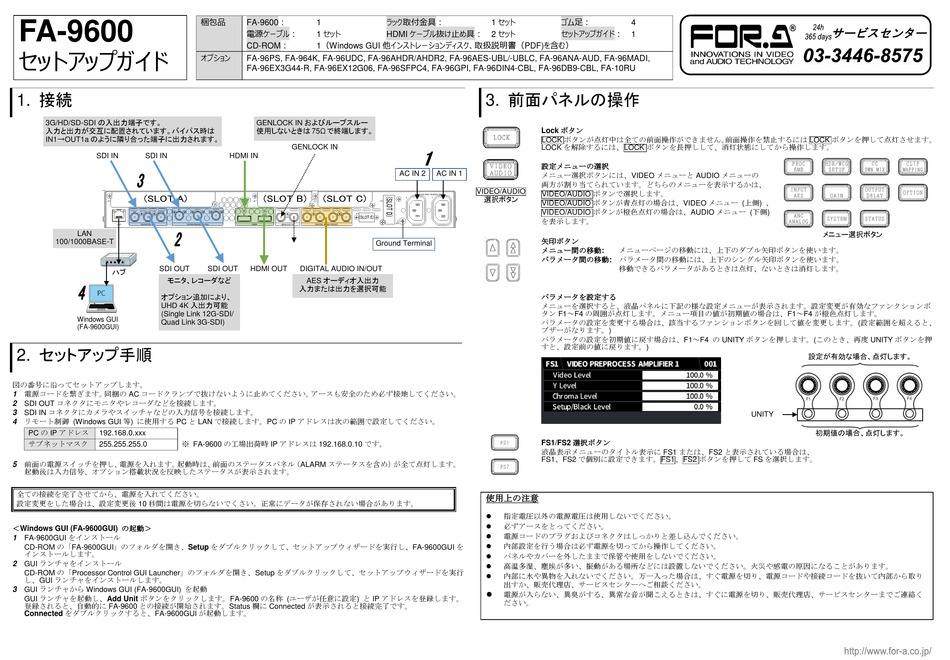

FA-9600
セットアップガイド
1. 接続
3G/HD/SD-SDI の入出力端子です。
入力と出力が交互に配置されています。バイパス時は
IN1→OUT1a のように隣り合った端子に出力されます。
SDI IN SDI IN
A
IN1
IN2 OUT2a OUT2b
LAN 3G/HD/SD-SDI 12G/6G/3G/HD/SD-SDI
LAN
100/1000BASE-T
SDI OUT
ハブ
モニタ、レコーダなど
オプション追加により、
UHD 4K 入出力可能
(Single Link 12G-SDI/
Windows GUI
Quad Link 3G-SDI)
(FA-9600GUI)
2. セットアップ手順
図の番号に沿ってセットアップします。
1 電源コードを繋ぎます。 同梱の AC コードクランプで抜けないように止めてください。 アースも安全のため必ず接地してください。
2 SDI OUT コネクタにモニタやレコーダなどを接続します。
3 SDI IN コネクタにカメラやスイッチャなどの入力信号を接続します。
4 リモート制御 (Windows GUI 等) に使用する PC と LAN で接続します。PC の IP アドレスは次の範囲で設定してください。
PC の IP アドレス
192.168.0.xxx
サブネットマスク ※ FA-9600 の工場出荷時 IP アドレスは 192.168.0.10 です。
255.255.255.0
5 前面の電源スイッチを押し、 電源を入れます。 起動時は、 前面のステータスパネル （ALARM ステータスを含め） が全て点灯します。
起動後は入力信号、オプション搭載状況を反映したステータスが表示されます。
全ての接続を完了させてから、電源を入れてください。
設定変更をした場合は、設定変更後 10 秒間は電源を切らないでくさい。正常にデータが保存されない場合があります。
＜Windows GUI (FA-9600GUI) の起動＞
1 FA-9600GUI をインストール
CD-ROM の「FA-9600GUI」のフォルダを開き、Setup をダブルクリックして、セットアップウィザードを実行し、FA-9600GUI を
インストールします。
2 GUI ランチャをインストール
CD-ROM の「Processor Control GUI Launcher」のフォルダを開き、Setup をダブルクリックして、セットアップウィザードを実行
し、GUI ランチャをインストールします。
3 GUI ランチャから Windows GUI (FA-9600GUI) を起動
GUI ランチャを起動し、Add Unit ボタンをクリックします。FA-9600 の名称 (ユーザが任意に設定) と IP アドレスを登録します。
登録されると、自動的に FA-9600 との接続が開始されます。Status 欄に Connected が表示されると接続完了です。
Connected をダブルクリックすると、FA-9600GUI が起動します。
梱包品
FA-9600： 1
電源ケーブル： 1 セット
1（Windows GUI 他インストレーションディスク、取扱説明書（PDF)を含む）
CD-ROM：
オプション
FA-96PS, FA-964K, FA-96UDC, FA-96AHDR/AHDR2, FA-96AES-UBL/-UBLC, FA-96ANA-AUD, FA-96MADI,
FA-96EX3G44-R, FA-96EX12G06, FA-96SFPC4, FA-96GPI, FA-96DIN4-CBL, FA-96DB9-CBL, FA-10RU
GENLOCK IN およびループスルー
使用しないときは 75Ω で終端します。
GENLOCK IN
HDMI IN
B C
OUT1a OUT1b
1/2 3/4 5/6 7/8
E
IN OUT
HDMI GENLOCK IN DIGITAL AUDIO IN/OUT
SDI OUT HDMI OUT DIGITAL AUDIO IN/OUT
AES オーディオ入出力
入力または出力を選択可能
ラック取付金具： 1 セット
HDMI ケーブル抜け止め具： 2 セット
3. 前面パネルの操作
Lock ボタン
LOCK ボタンが点灯中は全ての前面操作ができません。 前面操作を禁止するには LOCK ボタンを押して点灯させます。
LOCK を解除するには、LOCK ボタンを長押しして、消灯状態にしてから操作します。
設定メニューの選択
AC IN 2 AC IN 1
メニュー選択ボタンには、VIDEO メニューと AUDIO メニューの
両方が割り当てられています。どちらのメニューを表示するかは、
VIDEO/AUDIO
VIDEO/AUDIO ボタンで選択します。
AC100-240V 50/60Hz IN
選択ボタン
2 1
VIDEO/AUDIO ボタンが青点灯の場合は、VIDEO メニュー (上側) 、
D
VIDEO/AUDIO ボタンが橙色点灯の場合は、AUDIO メニュー (下側)
を表示します。
矢印ボタン
Ground Terminal
メニュー間の移動:
パラメータ間の移動: パラメータ間の移動には、上下のシングル矢印ボタンを使います。
パラメータを設定する
メニューを選択すると、液晶パネルに下記の様な設定メニューが表示されます。設定変更が有効なファンクションボ
タン F1～F4 の周囲が点灯します。メニュー項目の値が初期値の場合は、F1～F4 が橙色点灯します。
パラメータの設定を変更する場合は、該当するファンションボタンを回して値を変更します。(設定範囲を超えると、
ブザーがなります。)
パラメータの設定を初期値に戻す場合は、F1～F4 の UNITY ボタンを押します。(このとき、再度 UNITY ボタンを押
すと、設定前の値に戻ります。)
FS1/FS2 選択ボタン
液晶表示メニューのタイトル表示に FS1 または、FS2 と表示されている場合は、
FS1、FS2 で個別に設定できます。FS1、FS2 ボタンを押して FS を選択します。
使用上の注意
 指定電圧以外の電源電圧は使用しないでください。
 必ずアースをとってください。
 電源コードのプラグおよびコネクタはしっかりと差し込んでください。
 内部設定を行う場合は必ず電源を切ってから操作してください。
 パネルやカバーを外したままで保管や使用をしないでください。
 高温多湿、塵埃が多い、振動がある場所などには設置しないでください。火災や感電の原因になることがあります。
 内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切り、電源コードや接続コードを抜いて内部から取り
出すか、販売代理店、サービスセンターへご相談ください。

電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を切り、販売代理店、サービスセンターまでご連絡く
ださい。
ゴム足：
4
セットアップガイド： 1
メニューページの移動には、上下のダブル矢印ボタンを使います。
移動できるパラメータがあるときは点灯、ないときは消灯します。
メニュー選択ボタン
設定が有効な場合、点灯します。
UNITY
初期値の場合、点灯します。
