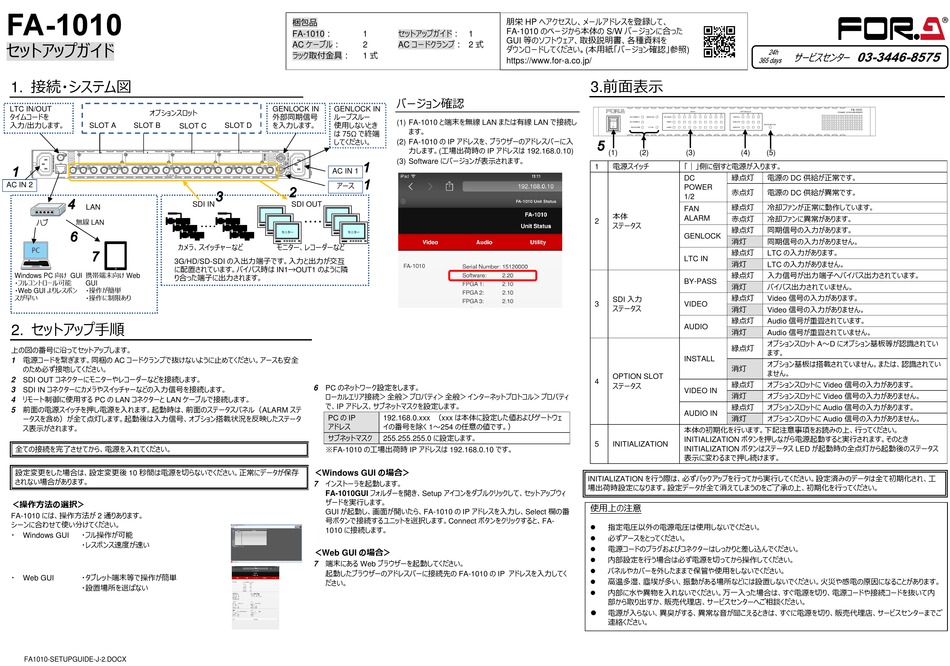

FOR-A FA-1010 Quick Setup Manual

FA-1010
セットアップガイド
1. 接続・システム図
LTC IN/OUT
オプションスロット
タイムコードを
入力/出力します。
SLOT A SLOT B SLOT C
A B
LTC IN / OUT
LAN
IN 1 OUT 1 IN 2 OUT 2 IN 3 OUT 3 IN 4 OUT 4 IN 5 OUT 5 IN 6 OUT 6
3G / HD / SD - SDI
AC IN 2
LAN
ハブ 無線 LAN
カメラ、スイッチャーなど
3G/HD/SD-SDI の入出力端子です。入力と出力が交互
に配置されています。バイパス時は IN1→OUT1 のように隣
Windows PC 向け GUI 携帯端末向け Web
り合った端子に出力されます。
・フルコントロール可能
GUI
・Web GUI よりレスポン ・操作が簡単
スが早い ・操作に制限あり
2. セットアップ手順
上の図の番号に沿ってセットアップします。
1 電源コードを繋ぎます。同梱の AC コードクランプで抜けないように止めてください。アースも安全
のため必ず接地してください。
2 SDI OUT コネクターにモニターやレコーダーなどを接続します。
3 SDI IN コネクターにカメラやスイッチャーなどの入力信号を接続します。
4 リモート制御に使用する PC の LAN コネクターと LAN ケーブルで接続します。
5 前面の電源スイッチを押し電源を入れます。起動時は、前面のステータスパネル（ALARM ステ
ータスを含め）が全て点灯します。起動後は入力信号、オプション搭載状況を反映したステータ
ス表示がされます。
全ての接続を完了させてから、電源を入れてください。
設定変更をした場合は、設定変更後 10 秒間は電源を切らないでください。正常にデータが保存
されない場合があります。
＜操作方法の選択＞
FA-1010 には、操作方法が 2 通りあります。
シーンに合わせて使い分けてください。
・ ・フル操作が可能
Windows GUI
・レスポンス速度が速い
・ ・タブレット端末等で操作が簡単
Web GUI
・設置場所を選ばない
FA1010-SETUPGUIDE-J-2.DOCX
梱包品
FA-1010： 1
AC ケーブル：
2
ラック取付金具： 1 式
GENLOCK IN GENLOCK IN
外部同期信号 ループスルー
を入力します。 使用しないとき
SLOT D
は 75Ω で終端
してください。
C D
IN 7 OU T 7 IN 8 OU T 8 IN 9 OUT 9 IN 10 OUT 10
AC IN 1
GENLO CK IN
アース
SDI IN SDI OUT
モニター モニター
・・・・
モニター モニター
モニター モニター
モニター、レコーダーなど
6 PC のネットワーク設定をします。
ローカルエリア接続＞全般＞プロパティ＞全般＞インターネットプロトコル＞プロパティ
で、IP アドレス、サブネットマスクを設定します。
PC の IP
アドレス
サブネットマスク
※FA-1010 の工場出荷時 IP アドレスは 192.168.0.10 です。
＜Windows GUI の場合＞
7 インストーラを起動します。
FA-1010GUI フォルダーを開き、Setup アイコンをダブルクリックして、セットアップウィ
ザードを実行します。
GUI が起動し、画面が開いたら、FA-1010 の IP アドレスを入力し、Select 欄の番
号ボタンで接続するユニットを選択します。Connect ボタンをクリックすると、FA-
1010 に接続します。
＜Web GUI の場合＞
7 端末にある Web ブラウザーを起動してください。
起動したブラウザーのアドレスバーに接続先の FA-1010 の IP アドレスを入力してく
ださい。
朋栄 HP へアクセスし、メールアドレスを登録して、
FA-1010 のページから本体の S/W バージョンに合った
セットアップガイド： 1
GUI 等のソフトウェア、取扱説明書、各種資料を
AC コードクランプ： 2 式
ダウンロードしてください。(本用紙「バージョン確認」参照)
https://www.for-a.co.jp/
バージョン確認
(1) FA-1010 と端末を無線 LAN または有線 LAN で接続し
ます。
(2) FA-1010 の IP アドレスを、ブラウザーのアドレスバーに入
力します。(工場出荷時の IP アドレスは 192.168.0.10)
(3) Software にバージョンが表示されます。
192.168.0.xxx （xxx は本体に設定した値およびゲートウェ
イの番号を除く 1～254 の任意の値です。）
255.255.255.0 に設定します。
3.前面表示
SDI IN OPTION SLOT
1 2 3 4 5 6 7 8 9 10 A B C D
DC POWER 1 GENLOCK BY-PASS INSTALL
DC POWER 2 VIDEO VIDEO IN
INITIALIZATION
FAN ALARM LTC IN AUDIO AUDIO IN
(1) (2) (3) (4) (5)
電源スイッチ 「｜」側に倒すと電源が入ります。
1
緑点灯 電源の DC 供給が正常です。
DC
POWER
赤点灯 電源の DC 供給が異常です。
1/2
緑点灯 冷却ファンが正常に動作しています。
FAN
本体
赤点灯 冷却ファンに異常があります。
ALARM
2
ステータス
緑点灯 同期信号の入力があります。
GENLOCK
消灯 同期信号の入力がありません。
緑点灯 LTC の入力があります。
LTC IN
消灯 LTC の入力がありません。
緑点灯 入力信号が出力端子へバイパス出力されています。
BY-PASS
消灯 バイパス出力されていません。
緑点灯 Video 信号の入力があります。
SDI 入力
3 VIDEO
ステータス
消灯 Video 信号の入力がありません。
緑点灯 Audio 信号が重畳されています。
AUDIO
消灯 Audio 信号が重畳されていません。
オプションスロット A～D にオプション基板等が認識されてい
緑点灯
ます。
INSTALL
オプション基板は搭載されていません。または、認識されてい
消灯
ません。
OPTION SLOT
4
緑点灯 オプションスロットに Video 信号の入力があります。
ステータス
VIDEO IN
消灯 オプションスロットに Video 信号の入力がありません。
緑点灯 オプションスロットに Audio 信号の入力があります。
AUDIO IN
消灯 オプションスロットに Audio 信号の入力がありません。
本体の初期化を行います。下記注意事項をお読みの上、行ってください。
INITIALIZATION ボタンを押しながら電源起動すると実行されます。そのとき
5 INITIALIZATION
INITIALIZATION ボタンはステータス LED が起動時の全点灯から起動後のステータス
表示に変わるまで押し続けます。
INITIALIZATION を行う際は、必ずバックアップを行ってから実行してください。設定済みのデータは全て初期化され、工
場出荷時設定になります。設定データが全て消えてしまうのをご了承の上、初期化を行ってください。
使用上の注意
指定電圧以外の電源電圧は使用しないでください。
⚫
必ずアースをとってください。
⚫
電源コードのプラグおよびコネクターはしっかりと差し込んでください。
⚫
内部設定を行う場合は必ず電源を切ってから操作してください。
⚫
パネルやカバーを外したままで保管や使用をしないでください。
⚫
高温多湿、塵埃が多い、振動がある場所などには設置しないでください。火災や感電の原因になることがあります。
⚫
内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切り、電源コードや接続コードを抜いて内
⚫
部から取り出すか、販売代理店、サービスセンターへご相談ください。
⚫ 電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を切り、販売代理店、サービスセンターまでご
連絡ください。
FA- 1010
FRAME SYNCHRONIZER
