CUBE
HYBRID 8,4m 4x150W LED

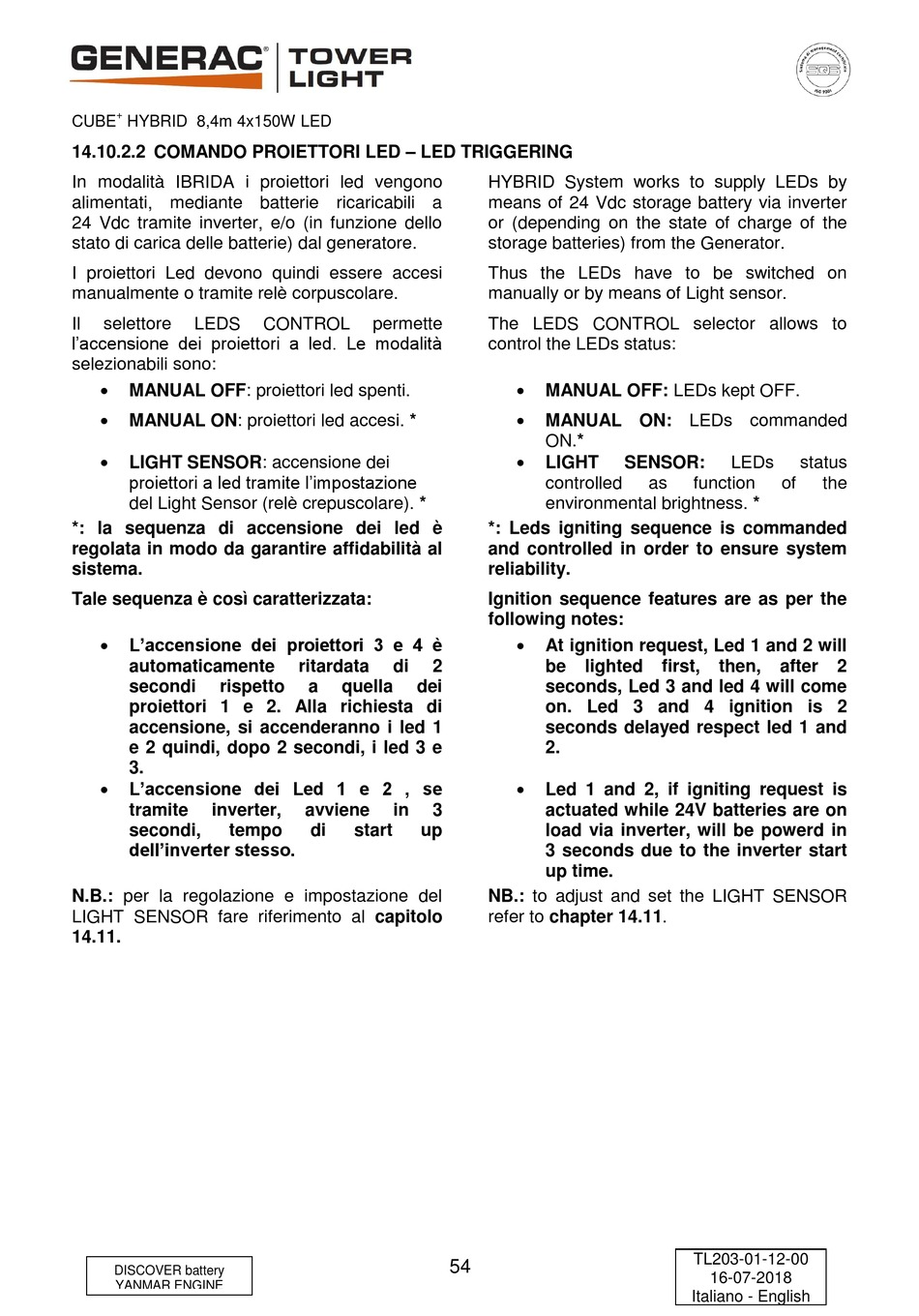

14.10.2.2 COMANDO PROIETTORI LED – LED TRIGGERING
In modalità IBRIDA i proiettori led vengono
alimentati, mediante batterie ricaricabili a
24 Vdc tramite inverter, e/o (in funzione dello
stato di carica delle batterie) dal generatore.
I proiettori Led devono quindi essere accesi
manualmente o tramite relè corpuscolare.
Il
selettore
LEDS
l'accensione dei proiettori a led. Le modalità
selezionabili sono:
MANUAL OFF: proiettori led spenti.
MANUAL ON: proiettori led accesi. *
LIGHT SENSOR: accensione dei
proiettori a led tramite l'impostazione
del Light Sensor (relè crepuscolare). *
*: la sequenza di accensione dei led è
regolata in modo da garantire affidabilità al
sistema.
Tale sequenza è così caratterizzata:
L'accensione dei proiettori 3 e 4 è
automaticamente
secondi
rispetto
proiettori 1 e 2. Alla richiesta di
accensione, si accenderanno i led 1
e 2 quindi, dopo 2 secondi, i led 3 e
3.
L'accensione dei Led 1 e 2 , se
tramite
inverter,
secondi,
tempo
dell'inverter stesso.
N.B.: per la regolazione e impostazione del
LIGHT SENSOR fare riferimento al capitolo
14.11.
DISCOVER battery
YANMAR ENGINE
CONTROL
permette
ritardata
di
2
a
quella
dei
avviene
in
3
di
start
up
HYBRID System works to supply LEDs by
means of 24 Vdc storage battery via inverter
or (depending on the state of charge of the
storage batteries) from the Generator.
Thus the LEDs have to be switched on
manually or by means of Light sensor.
The LEDS CONTROL selector allows to
control the LEDs status:
MANUAL OFF: LEDs kept OFF.
MANUAL ON: LEDs commanded
ON.*
LIGHT
controlled
environmental brightness. *
*: Leds igniting sequence is commanded
and controlled in order to ensure system
reliability.
Ignition sequence features are as per the
following notes:
At ignition request, Led 1 and 2 will
be
lighted first,
seconds, Led 3 and led 4 will come
on. Led 3 and 4 ignition is 2
seconds delayed respect led 1 and
2.
Led 1 and 2, if igniting request is
actuated while 24V batteries are on
load via inverter, will be powerd in
3 seconds due to the inverter start
up time.
NB.: to adjust and set the LIGHT SENSOR
refer to chapter 14.11.
54
SENSOR:
LEDs
as
function
of
then,
after
TL203-01-12-00
16-07-2018
Italiano - English
status
the
2
