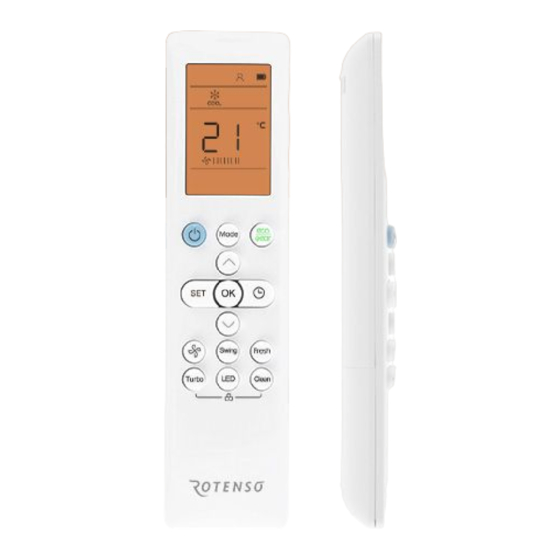

- Page 1 CONTROL REMOTE CONTOL INSTRUKCJA OBSŁUGI USER MANUAL MODELE/MODELS: SETU www.rotenso.com...
-
Page 2: Table Of Contents
Sterownik bezprzewodowy SETU STEROWNIK BEZPRZEWODOWY SETU Instrukcja obsługi Spis treści ŚRODKI OSTROŻNOŚCI ..........................3 OBSŁUGA PILOTA ............................4 Specyfikacja techniczna ..................................4 Skrócona instrukcja obsługi ................................4 Podstawowa obsługa pilota ................................5 Przyciski i funkcje ....................................6 Wskaźniki na ekranie pilota ................................7 Jak korzystać z funkcji podstawowych ............................9 Automatyczny tryb pracy (AUTO) .............................9... -
Page 3: Środki Ostrożności
Sterownik bezprzewodowy SETU ŚRODKI OSTROŻNOŚCI OSTRZEŻENIE Tylko wykwalifikowane osoby powinny instalować i serwisować sprzęt. Instalacja, rozruch i serwis urządzeń może być niebezpieczny i wymaga specjalistycznej wiedzy i przeszkolenia. Nieprawidłowo zainstalowany, przygotowany lub wymieniony sprzęt przez niewykwalifikowane osoby może spowodować poważne obrażenia ciała, a nawet śmierć. -
Page 4: Obsługa Pilota
Sterownik bezprzewodowy SETU OBSŁUGA PILOTA 1. SPECYFIKACJA TECHNICZNA Model SETU Zasilanie 3.0V ( Dry batteries R03/LR03×2) Zasięg pilota Temperatura pracy -5°C~60°C(23°F~140°F) 2. SKRÓCONA INSTRUKCJA OBSŁUGI AUTO COOL HEAT Włóż baterie Wybierz tryb Ustaw temperaturę Naciśnij przycisk zasilania Skieruj pilot w stronę... -
Page 5: Podstawowa Obsługa Pilota
Sterownik bezprzewodowy SETU OBSŁUGA PILOTA 3. PODSTAWOWA OBSŁUGA PILOTA 3.1. Wkładanie i wymiana baterii Twój klimatyzator może być wyposażony w dwie baterie (niektóre jednostki). Przed użyciem należy włożyć baterie do pilota. 1. Przesuń tylną pokrywę pilota w dół, odsłaniając komorę... -
Page 6: Przyciski I Funkcje
Sterownik bezprzewodowy SETU OBSŁUGA PILOTA 4. PRZYCISKI I FUNKCJE Zanim zaczniesz korzystać z klimatyzatora, zapoznaj się z jego pilotem. Poniżej znajduje się krótkie wprowadzenie do samego pilota. Aby uzyskać instrukcje dotyczące obsługi klimatyzatora, zapoznaj się z rozdziałem „Jak korzystać z podstawowych funkcji” w tej instrukcji. -
Page 7: Wskaźniki Na Ekranie Pilota
Sterownik bezprzewodowy SETU OBSŁUGA PILOTA 10. Przycisk programatora czasowego TIMER Ustawia automatyczne wyłączenie lub włączenie klimatyzatora. 11. Przycisk jonizacji powietrza FRESH (wybrane modele) Służy do uruchamiania i zatrzymywania funkcji jonizacji powietrza. 12. Przycisk CLEAN Uruchamia/zatrzymuje funkcję autooczyszczania (Self Clean) lub Active Clean (w zależności od modelu funkcja jest aktywna bądź... - Page 8 Sterownik bezprzewodowy SETU OBSŁUGA PILOTA Wskaźnik prędkości wentylatora Wskaźnik Breeze Away (niektóre modele) 1% * Wskaźnik aktywnego oczyszczania Cicha 2%-20% Wskaźnik jonizacji powietrza Niska 21%-40% * Wskaźnik trybu snu Średnia 41%-60% * 61%-80% * Wskaźnik Follow me Wysoka 81%-100% * Wskaźnik sterowania WiFi...
-
Page 9: Jak Korzystać Z Funkcji Podstawowych
Sterownik bezprzewodowy SETU OBSŁUGA PILOTA 6. JAK KORZYSTAĆ Z FUNKCJI PODSTAWOWYCH Informacje są wyświetlane, gdy pilot zdalnego sterowania jest włączony. UWAGA Przed rozpoczęciem pracy należy się upewnić się, że urządzenie jest podłączone i zasilanie jest dostępne. 6.1. Automatyczny tryb pracy (AUTO) Wybierz tryb AUTO Ustaw żądaną... -
Page 10: Tryb Wentylacji (Fan)
Sterownik bezprzewodowy SETU OBSŁUGA PILOTA 6.4. Tryb wentylacji (FAN) Wybierz tryb wentylacji Ustaw prędkość wentylatora Włącz klimatyzator MODE Uwaga: W trybie wentylacji nie można ustawić temperatury. W rezultacie na ekranie nie wyświetla się żadna temperatura. 6.5. Ustawienie programatora czasowego TIMER Należy ustawić... -
Page 11: Jak Korzystać Z Funkcji Zaawansowanych
Sterownik bezprzewodowy SETU OBSŁUGA PILOTA 6.5.3. Przykład ustawienia automatycznego włączania/wyłączania klimatyzatora Uwaga: Przedziały czasu ustawione dla obu funkcji odnoszą się do godzin następujących po bieżącej godzinie. xn xn TIMER Początek Włącznie Wyłącznie startu timera urzadzenia urzadzenia Przykład: Jeśli aktualny timer to 13:00, aby ustawić... -
Page 12: Wyświetlacz Led
Sterownik bezprzewodowy SETU OBSŁUGA PILOTA Uwaga: Gdy urządzenie jest wyłączone, należy nacisnąć i przytrzymać przyciski MODE i SWING razem przez jedną sekundę, żaluzja otworzy się pod pewnym kątem, co czyni ją bardzo wygodną do czyszczenia. Należy nacisnąć i przytrzymać jednocześnie przyciski MODE i SWING przez jedną sekundę, aby zresetować żaluzję(W zależności od modelu). -
Page 13: Funkcja Wyciszenia (Silence)
Sterownik bezprzewodowy SETU OBSŁUGA PILOTA 7.4.2. Funkcja GEAR: Należy nacisnąć przycisk ECO/GEAR, aby przejść do trybu GEAR w następujący sposób: 75% (do 75% zużycia energii elektrycznej) 50% (do 50% zużycia energii elektrycznej) Poprzedni tryb ustawień W trybie GEAR, wyświetlacz pilota zdalnego sterowania będzie na przemian pokazywał zużycie energii elektrycznej i ustawioną... -
Page 14: Funkcja Blokady (Lock)
Sterownik bezprzewodowy SETU OBSŁUGA PILOTA 7.7. Funkcja blokady (LOCK) Naciśnij jednocześnie przycisk Clean i Turbo przez ponad 5 sekund, aby aktywować funkcję blokady. Żadne przyciski Clean Turbo nie będą reagować, z wyjątkiem ponownego naciśnięcia tych dwóch przycisków przez dwie sekundy w celu wyłączenia blokady. -
Page 15: Funkcja Autooczyszczania Clean
Sterownik bezprzewodowy SETU OBSŁUGA PILOTA Uwaga: Naciśnij i przytrzymaj przycisk Turbo przez 7 sekund, aby uruchomić/zatrzymać funkcję Follow me. • Jeśli funkcja pamięci jest włączona, na ekranie wyświetli się symbol „On” przez 3 sekundy. • If the memory feature is activated “ON” displays for 3 seconds on the screen. - Page 16 SETU remote control REMOTE CONTROL - SETU User manual Content PRECAUTIONS .............................. 17 REMOTE CONTROL SUPPORT ........................18 Technical Specifications.................................18 Quick Start Guide .....................................18 Handling the Remote Controller ..............................19 Buttons and Functions ...................................20 Remote Screen Indicators ................................21 How to Use Basic Functions .................................23 AUTO mode ....................................23...
-
Page 17: Precautions
SETU remote control PRECAUTIONS WARNING Only qualified personnel should install and service the equipment. The installation, starting up, and servicing of heating, ventilating, and air-conditioning equipment can be hazardous and requires specific knowledge and training. Improperly installed, adjusted or altered equipment by an unqualified person could result in death or serious injury. -
Page 18: Remote Control Support
SETU remote control REMOTE CONTROL SUPPORT 1. TECHNICAL SPECIFICATIONS Model SETU Power 3.0V ( Dry batteries R03/LR03×2) Remote range Working temperature -5°C~60°C(23°F~140°F) 2. QUICK START GUIDE AUTO COOL HEAT Fit batteries Select mode Select temperarute Press power button Point remote toward unit... -
Page 19: Handling The Remote Controller
SETU remote control REMOTE CONTROL SUPPORT 3. HANDLING THE REMOTE CONTROLLER 3.1. Inserting and Replacing Batteries Your air conditioning unit may come with two batteries(some units). Put the batteries in the remote control before use. 3. Slide the back cover from the remote control downward, exposing the battery compartment. -
Page 20: Buttons And Functions
SETU remote control REMOTE CONTROL SUPPORT 4. BUTTONS AND FUNCTIONS Before you begin using your new air conditioner, make sure to familiarize yourself with its remote control. The following is a brief introduction to the remote control itself. For instructions on how to operate your air conditioner, refer to the How to Use Basic Functions section of this manual. -
Page 21: Remote Screen Indicators
SETU remote control REMOTE CONTROL SUPPORT 11. FRESH Used to starts and stops the Fresh feature. 12. CLEAN Used to start/stop the Self Clean or Active Clean function. (Model dependent, please refer to the USER’S OPERATION & INSTALLATION MANUAL). 13. LED Turns indoor unit’s LED display and air conditioner buzzer on and off (model dependent), which create a... - Page 22 SETU remote control REMOTE CONTROL SUPPORT Fan speed display Breeze Away display (some units) 1% * Active clean feature display Silence 2%-20% Fresh feature display 21%-40% * Sleep mode display 41%-60% * Follow me feature display 61%-80% * High 81%-100% *...
-
Page 23: How To Use Basic Functions
SETU remote control REMOTE CONTROL SUPPORT 6. HOW TO USE BASIC FUNCTIONS Information are displayed when the remote controller is power up. ATTENTION Before operation, please ensure the unit is plugged in and power is available. 6.1. AUTO mode Fit Select AUTO mode... -
Page 24: Fan Mode
SETU remote control REMOTE CONTROL SUPPORT 6.4. FAN Mode Select FAN mode Set the fan speed Turn on the air conditioner MODE NOTE: In FAN mode, you can’t set the temperature. As a result , no temperature displays in remote screen. -
Page 25: How To Use Advanced Functions
SETU remote control REMOTE CONTROL SUPPORT 6.5.3. TIMER ON & OFF setting (example) Keep in mind that the time periods you set for both functions refer to hours after the current time. xn xn TIMER TIMER Unit turns Unit turns... -
Page 26: Led Display
SETU remote control REMOTE CONTROL SUPPORT NOTE: When the unit is off, press and hold MODE and SWING buttons together for one second, the louver will open for a certain angle, which makes it very convenient for cleaning. Press and hold MODE and SWING buttons together for one second to reset the louver (Model dependent). -
Page 27: Silence Function
SETU remote control REMOTE CONTROL SUPPORT 7.4.2. GEAR operation: Press the ECO/GEAR button to enter the GEAR operation as following: 75% ( up to 75% electrial energy consumption). 50% (up to 50% electrial energy consumption) Previous setting mode Under GEAR operation, the display on the remote controller will alternage between electical energy consumption and set temperature. -
Page 28: Lock Function
SETU remote control REMOTE CONTROL SUPPORT 7.7. LOCK function Press together Clean button and Turbo button at the Clean Turbo same time more than 5 seconds to activate Lock function. All buttons will not response except pressing these two buttons for two seconds again to disable locking. -
Page 29: Clean Function
SETU remote control REMOTE CONTROL SUPPORT NOTE: Press and hold Turbo button for seven seconds to start/stop memory feature of Follow Me function. • If the memory feature is activated “ON” displays for 3 seconds on the screen. • If the memory feature is stopped “OFF” displays for 3 seconds on the screen. - Page 30 NOTES ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 31 NOTES ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 32 PIECZĘĆ INSTALATORA www.rotenso.com...
